9.9  思考与练习

9.9 思考与练习

1）如何理解图块的含义？

2）“创建块”按钮和“写块”按钮在应用上有什么异同之处？

3）如何理解属性定义的概念？

4）如何将属性附着到块上？将属性附着到块上有什么用处？

5）如何更改在插入带属性的块时出现的提示的显示顺序？

6）如何清理块定义？注意在清理块定义之前必须先删除块的全部参照。

7）请分别绘制图9-48所示的两组图形，具体尺寸自行设定，并分别将这两组图形创建成块。

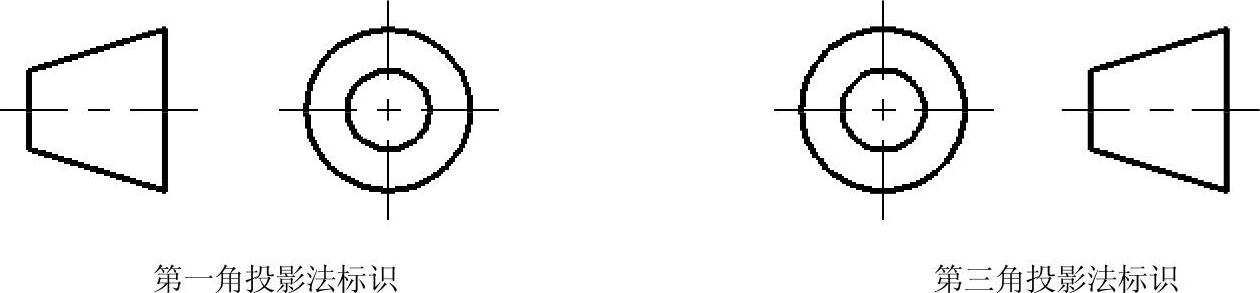

图9-48 根据图形参考创建两个图块

8）打开“9_ex8.dwg”练习文件，练习将图9-49所示的跑车俯视图图形创建成图块，并在图形中练习插入块的操作。

9）在一个新建的图形文件中绘制图9-50所示的图形，按照本章介绍的方法在“工具选项卡”窗口中建立“表面结构要求”工具选项卡，其中包含相关的表面结构要求符号块，通过“表面结构要求”工具选项卡在图形中注写表面结构要求符号。注意图形中的两条引线均可用“LEADER”命令创建。本书配套的“表面结构要求符号库.dwg”文件已经建好相关的表面结构要求符号块，可供读者参考。

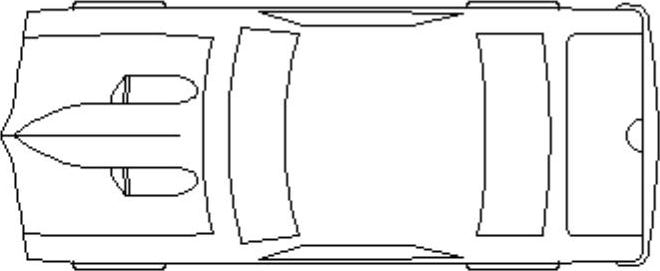

图9-49 练习图形1

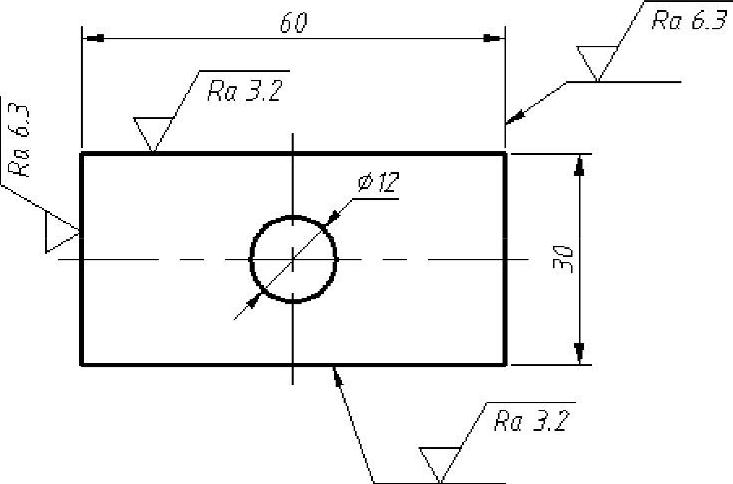

图9-50 练习图形2

10）扩展学习：在功能区的“插入”选项卡的“块定义”面板中具有一个“同步”按钮，它可以将块定义中的属性更改应用于所有块参照。请自行研习该工具按钮的应用。
