8.5.2 标注形位公差
形位公差标注在机械零件图中较为常见。在功能区的“注释”选项卡的“标注”面板中单击“形位公差”按钮
，打开图8-63所示的“形位公差”对话框，使用此对话框可以为特征控制框指定符号和值，接着单击“确定”按钮，然后将特征控制框放在指定位置。如果创建的特征控制框没有带引线，则还需要使用其他工具来绘制引线，包括引线箭头。

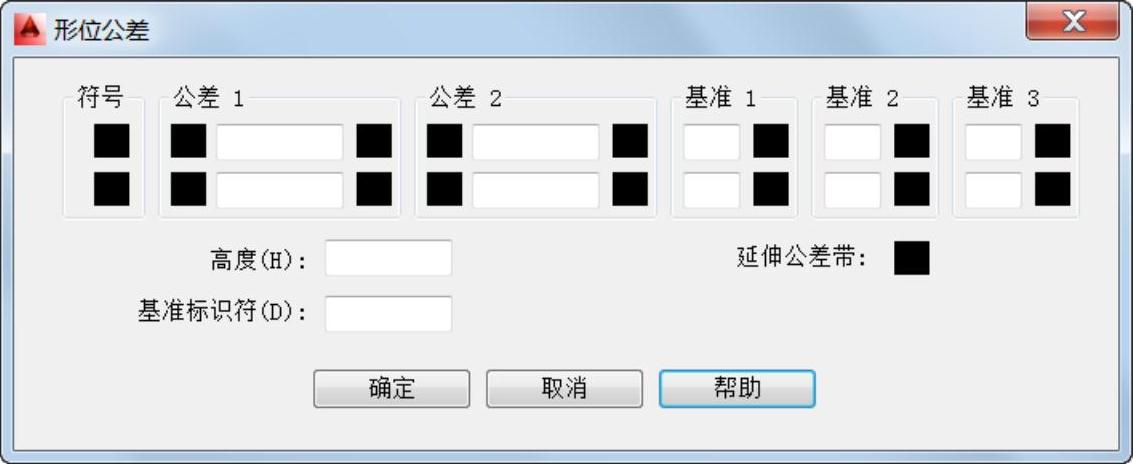

图8-63 “形位公差”对话框
事实上，使用“LEADER”可以在一次命令操作中完成带引线的形位公差，这将在以下操作范例中介绍。很多形位公差还会涉及基准符号注写。基准符号注写可以采用多重引线的方式来完成，这将需要创建用于基准符号注写的多重引线样式。有关多重引线样式设置不再赘述。
打开“注写形位公差即学即练.dwg”文件。
首先介绍如何注写基准符号。在功能区的“注释”选项卡的“引线”面板中，从“多重引线样式”下拉列表框中选择“形位公差”多重引线样式，接着单击“多重引线”按钮
，分别指定引线箭头的位置和引线基线的位置，如图8-64所示。然后在弹出的“编辑属性”对话框中输入标记编号为“A”，如图8-65所示，单击“确定”按钮。

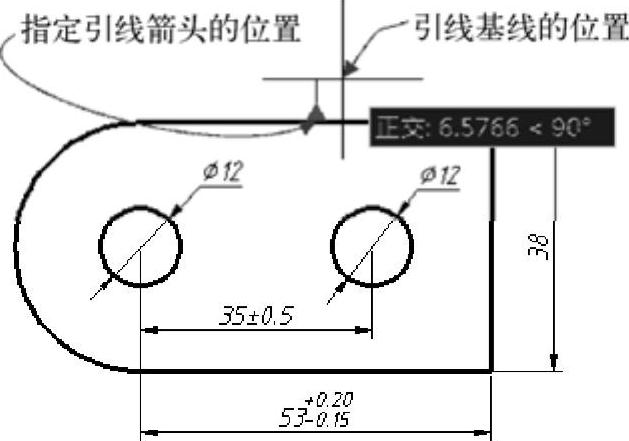

图8-64 指定引线箭头和引线基线位置

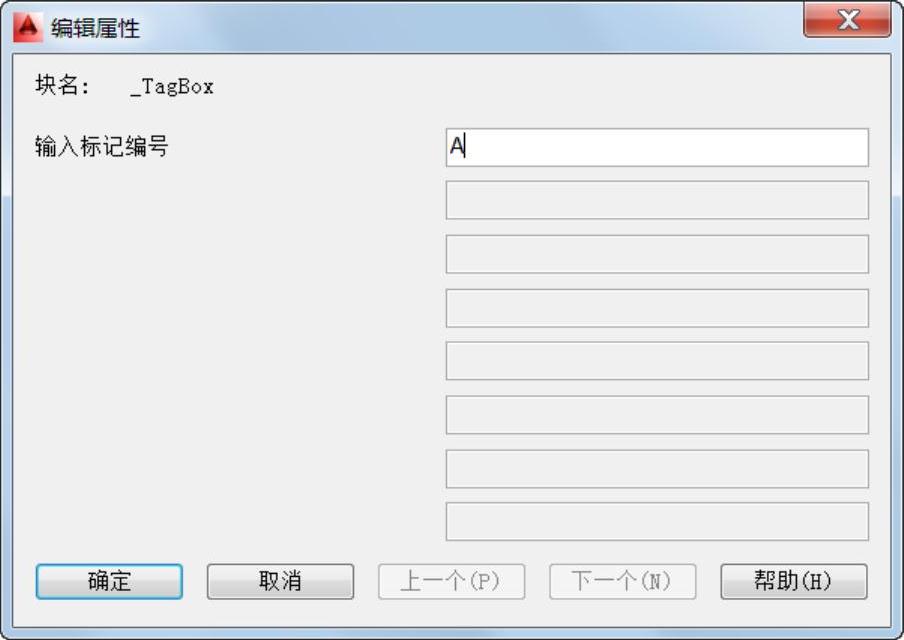

图8-65 “编辑属性”对话框
得到的基准符号注写效果如图8-66所示，显然还需要对其进行编辑。在功能区切换至“默认”选项卡，单击“打散”按钮
将刚注写的基准符号打散，接着将打散后的水平基线删除，并将方框和字母A一起移动到引线的正上方，如图8-67所示。

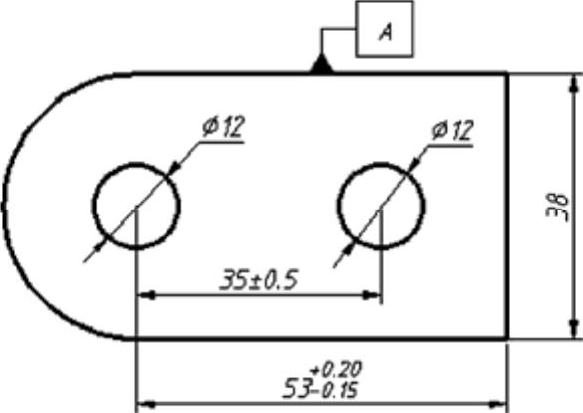

图8-66 基准符号的初步注写效果

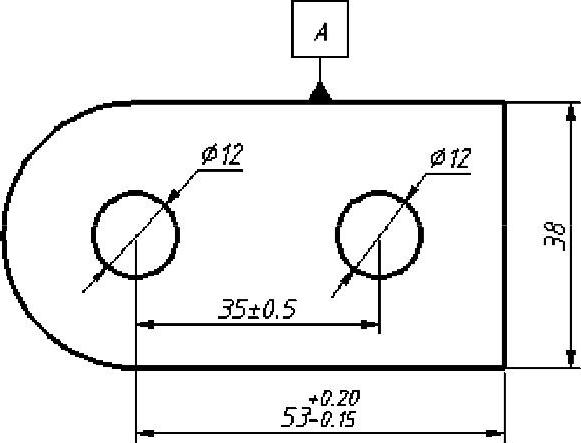

图8-67 编辑后的基准符号

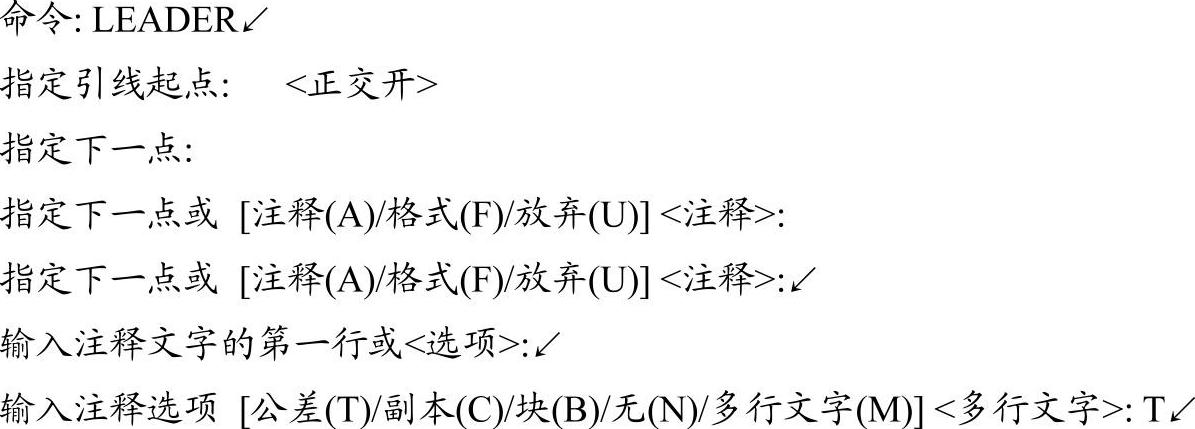

在命令行的“键入命令”提示下输入“LEADER”命令并按<Enter>键，根据命令行的提示进行以下操作。
此时，系统弹出“形位公差”对话框。
在“形位公差”对话框的“符号”选项组中单击第1行的方块，弹出“特征符号”对话框，从中单击平行度符号，如图8-68所示。接着在“形位公差”对话框中将公差1的值设置为0.05，在“基准1”文本框中输入“A”，如图8-69所示。
图8-68 指定特征符号

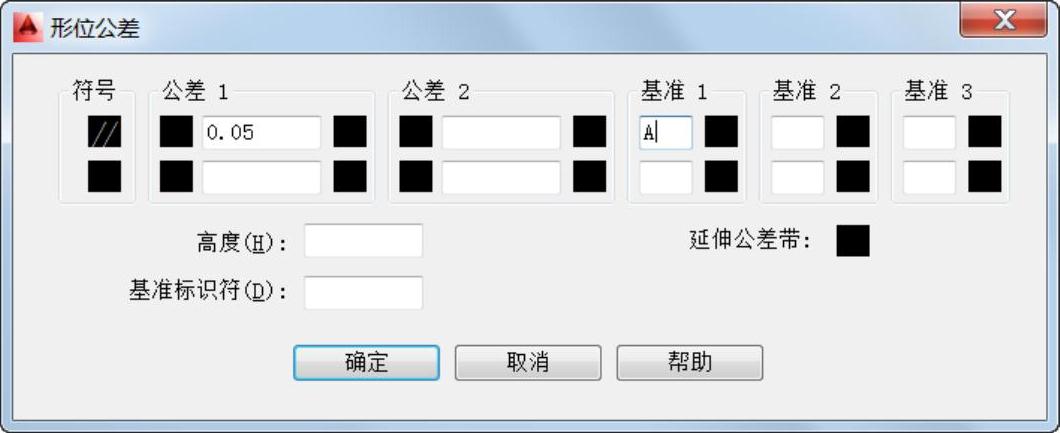

图8-69 设置公差1和基准1
在“形位公差”对话框中单击“确定”按钮，完成结果如图8-70所示。

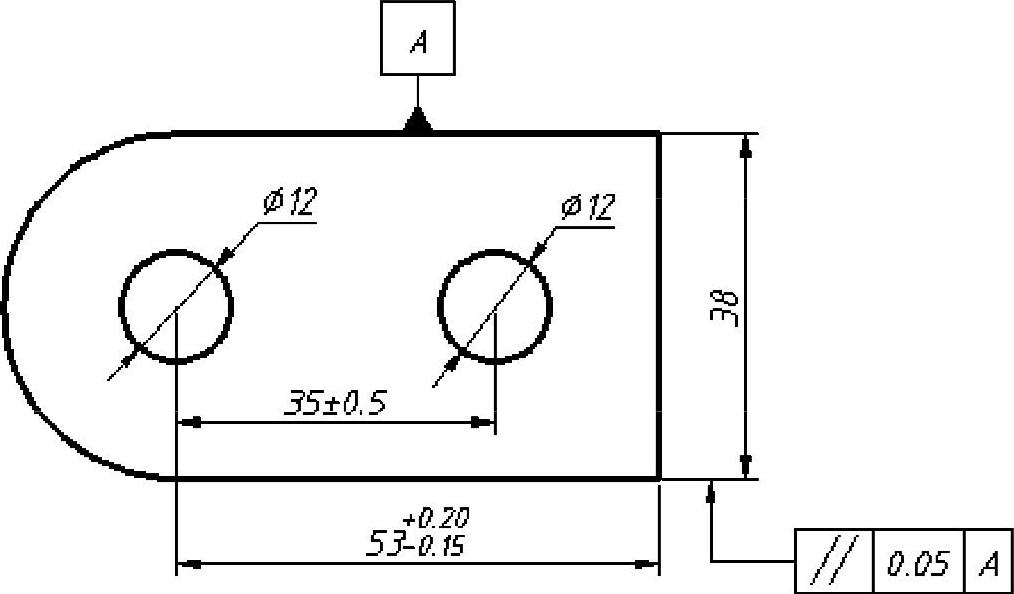

图8-70 形位公差标注完成结果
