9.1.3　灌区智能管理技术实现途径

9.1.3　灌区智能管理技术实现途径

灌区现代化管理系统架构见图9.1。

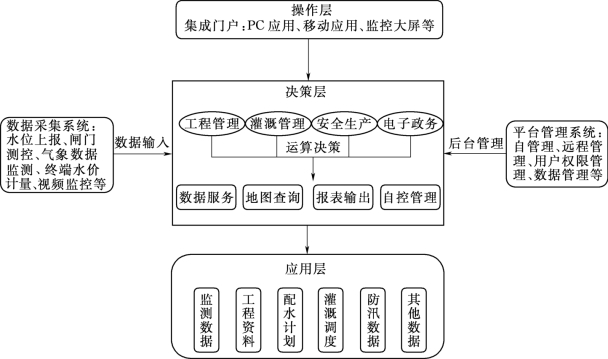

图9.1　灌区现代化管理系统架构图

基于水利信息化建设标准、软件工程建设标准的技术标准体系和安全防护体系对灌区全过程智能化管理系统进行设计,分为自动化采集测控层、数据层、服务层、管理层、应用层和集成门户层。

自动化采集测控层：主要对智慧水利建设提供信息支撑,对各类监测站网的信息进行采集和传输,包括雨情、水情监测站,自动气象站,渠道闸门自动化测控站,地下水监测站,灌溉取用水监测站等。

数据层：包括元数据、基础地理数据、雨情及水情数据、数字高程数据、水资源数据、灌溉调度数据、需配水计划数据、水利工程数据、渠道沟道数据、种植结构数据、土壤墒情数据等数据库,所有数据库均存储在数据中心。

服务层：为支持系统的正常运行,提供数据通信与交换共享服务、地图调用服务、辅助决策支持服务、数据挖掘分析服务、自动控制服务、应用支撑服务(消息管理、服务管理等)。

管理层：对系统实施全方位管理,包括系统自管理、远程设备管理、系统用户权限管理、元数据与数据质量管理等。

应用层：包括灌区业务子系统,主要由灌溉调度管理、水利工程管理、防汛管理、电子政务等系统组成。

集成门户层：门户层是各类用户和灌区全过程智能化管理系统的接口,提供面向PC端和智能移动终端的访问服务,同时还面向各级监控中心提供数据查询、显示和地图调阅的功能。
