9.2.1　研究目标和技术路线

针对灌区渠道量测水设备多样,量测精度不高,不同级别渠道适宜量测设备不确定,灌溉管理水量计量及调度难度大等问题,唐徕渠管理处引进国内外15个主要厂家的34类量测水设备,分4个流量级别,开展了灌区量测水设备引选。通过一个完整的灌溉年度分别测试每一种设备适用的工况条件、参数率定、精确度、稳定性、性价比等,推荐每个流量级别渠道适宜的量测水设备。

(1)研究目标。研究不同工况情景下,各类仪器设备测量精度及适宜性；研究提出不同级别渠道适宜设备的评价体系及标准,推荐适宜量测水仪器及测控一体化闸门设备,为灌溉管理部门提高灌溉管理量测水水平,以及灌区信息化、现代化建设提供借鉴。

(2)研究内容。

1)干、支、斗渠不同流量适宜的量测水设备引选。选择唐徕渠干渠、直开口及斗渠典型渠段设立测水断面,分别采用普通式、电磁式、超声波、雷达式流速仪(流量计)及声学多普勒流速剖面仪等不同原理仪器进行比测。

2)不同工况条件下量测水设备设施准确性及适宜性分析。针对不同流量范围、不同水位变化、不同泥沙含量等工况,进行量测水设备准确性及适应性分析,筛选不同流量及不同工况条件下适宜的量测水设备。

(3)技术路线。选择具有代表性的唐徕渠干渠渠段及不同衬砌形式(U形、梯形)的支、斗渠段设立测水断面,引进5种量测水设备,在同一测水断面采用不同的量测水设备进行水位及流速测量。反复多次数、多时段地进行测定及校核,分析各时段、各流量级别及不同流态情况的数据,对比分析各类仪器的精度、运行效果及适宜性。基于观测到的不同条件下的数据,结合水质、使用、维护、投资等各方面因素,设立评价指标体系,评判并推荐不同条件下宁夏引黄灌区干、支、斗渠适宜的量测水设备,从而更为准确合理地指导灌溉管理部门的灌溉水调度管理及水量计量,见图9.2。

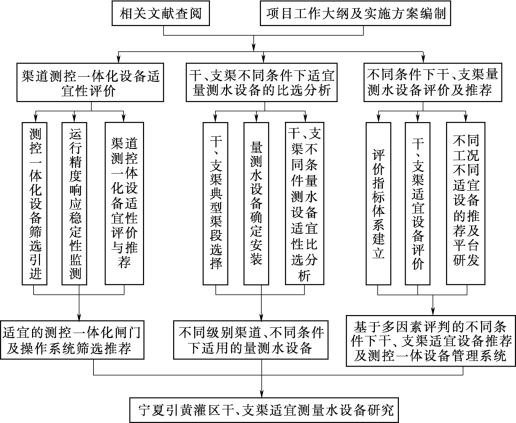

图9.2　测量水设备研究技术路线图
