8.5.1 标注尺寸公差

在AutoCAD中，通常使用“特性”选项板来为选定尺寸设置公差。请看下面的范例。

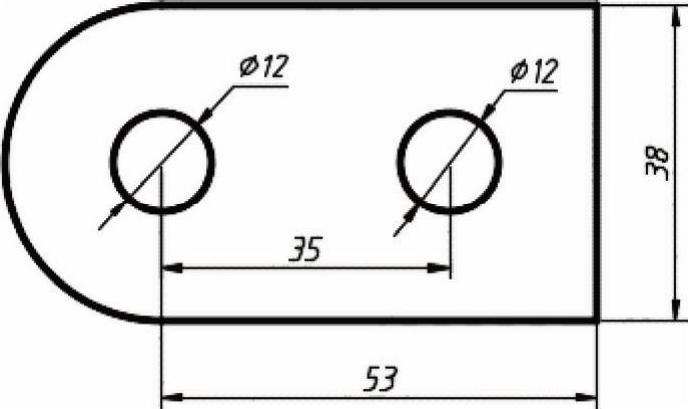

978-7-111-50478-8-Chapter08-162.jpg打开“尺寸公差即学即练.dwg”文件，该文件中存在着图8-59所示的图形。

978-7-111-50478-8-Chapter08-163.jpg在“快速访问”工具栏中单击“特性”按钮978-7-111-50478-8-Chapter08-164.jpg，打开“特性”选项板。

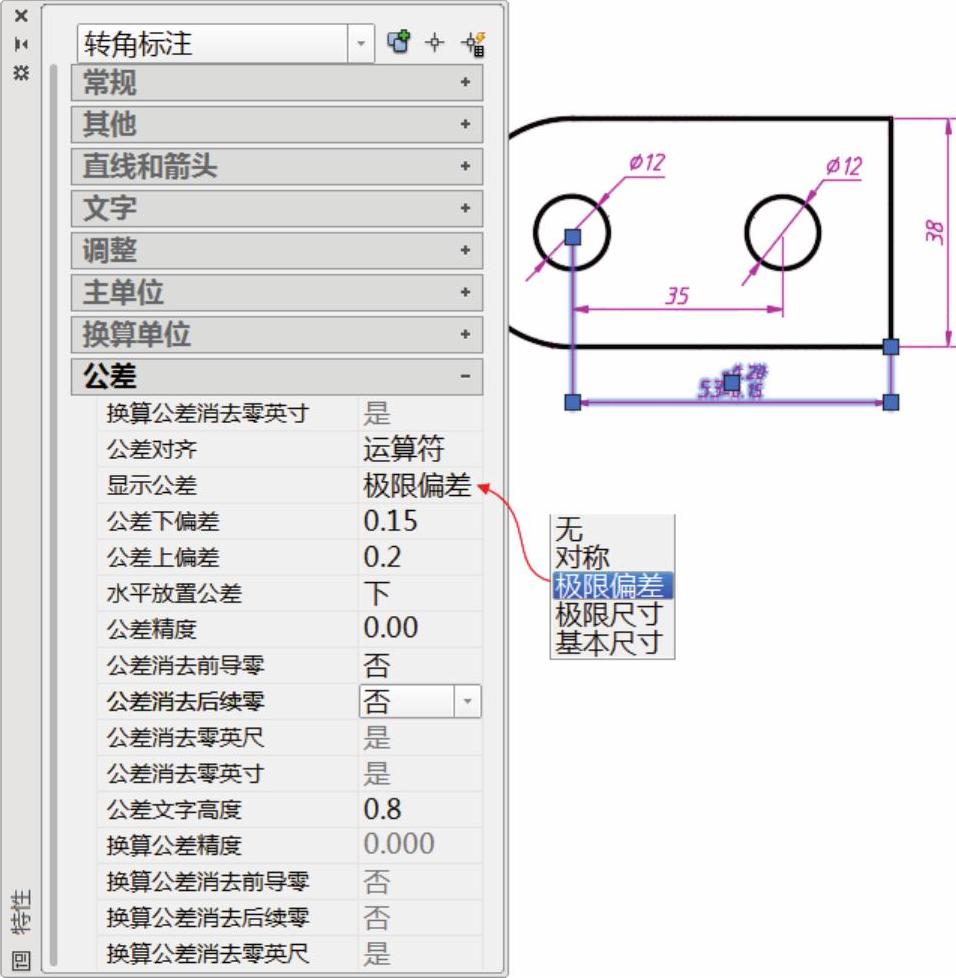

978-7-111-50478-8-Chapter08-165.jpg在图形窗口中选择数值为53的水平线性尺寸，接着在“特性”选项板中展开“公差”特性区域，从“显示公差”框中选择“极限偏差”，设置“公差上偏差”为“0.2”，“公差下偏差”为“0.15”，“公差精度”为“0.00”，在“公差消去后续零”框和“公差消去前导零”框中均选择“否”选项，在“公差文字高度”框中输入“0.8”并按<Enter>键确认，如图8-60所示。


图8-59 原始图形


图8-60 为选定尺寸设置公差

978-7-111-50478-8-Chapter08-168.jpg将鼠标光标置于图形窗口中，按<Esc>键取消选择。

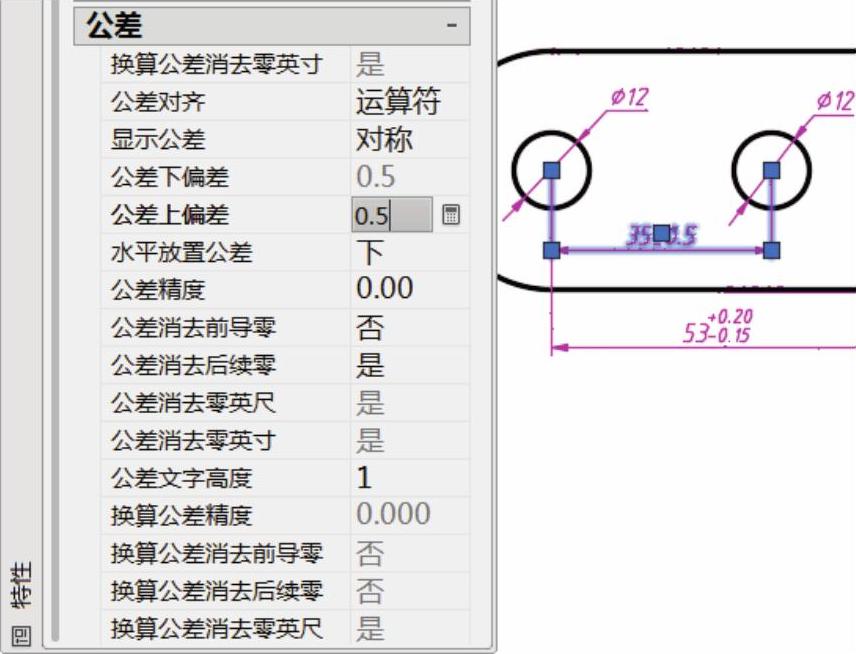

978-7-111-50478-8-Chapter08-169.jpg在图形窗口中选择数值为35的水平线性尺寸，接着在“特性”选项板的“公差”特性区域中设置显示公差为“对称”，设置“公差上偏差”为“0.5”，如图8-61所示。

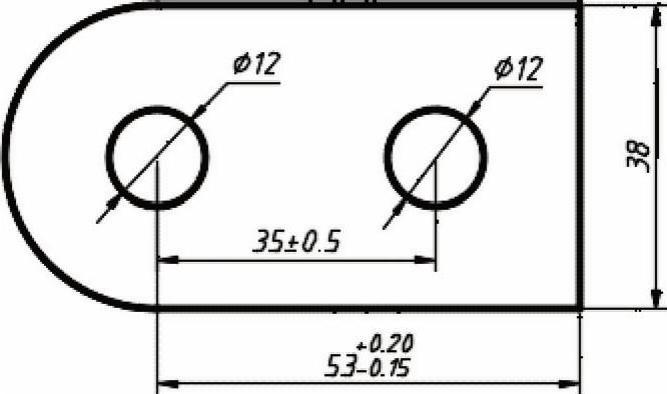

978-7-111-50478-8-Chapter08-170.jpg关闭“特性”选项板，并按<Esc>键取消对象选择。完成设置尺寸公差后的图形标注效果如图8-62所示。


图8-61 原始图形


图8-62 为选定尺寸设置公差
