5.1.1 编辑多段线
绘制好二维多段线后，可以使用“PEDIT”命令（其对应的工具按钮为“编辑多段线”按钮
）来编辑它。“PEDIT”命令的主要用途包括合并二维多段线、将线条和圆弧转换为二维多段线，以及将多段线转换为近似B样条曲线的曲线（即拟合多段线）。
要编辑已有的一条二维多段线，则在功能区“默认”选项卡的“修改”面板中单击“编辑多段线”按钮
，接着在“选择多段线或[多条（M）]：”提示下选择要编辑的一条二维多段线，此时命令窗口出现图5-1所示的提示选项，从中选择所需的选项来完成编辑该多段线。

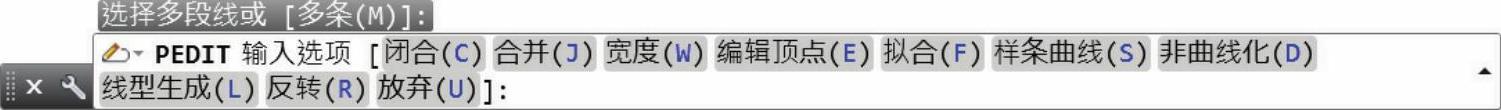

图5-1 选择多段线后出现的提示选项
●“闭合”或“打开”：对于编辑原本开放的二维多段线，AutoCAD将提供“闭合”选项，“闭合”选项用于创建多段线的闭合线，将首尾连接，典型示例如图5-2所示。对于编辑原本闭合的二维多段线，AutoCAD将提供“打开”选项，“打开”选项用于删除多段线的闭合线段。

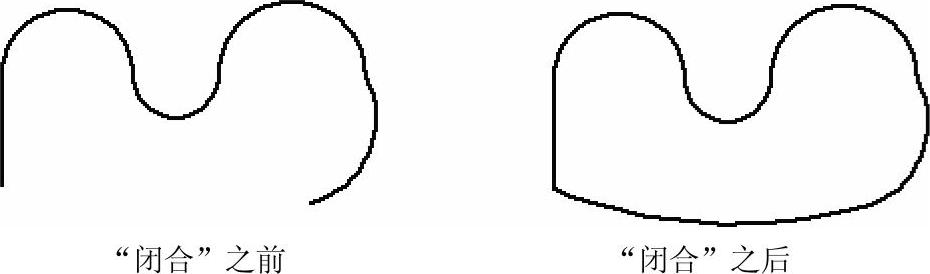

图5-2 将开放的二维多段线修改为闭合状态
●“合并”：合并连续的多段线、直线、样条曲线或圆弧。
●“宽度”：为整个多段线指定新的统一宽度。
●“编辑顶点”：编辑多段线的顶点。
●“拟合”：创建圆弧拟合多段线，即由连接每对顶点的圆弧组成平滑曲线。典型示例如图5-3所示。

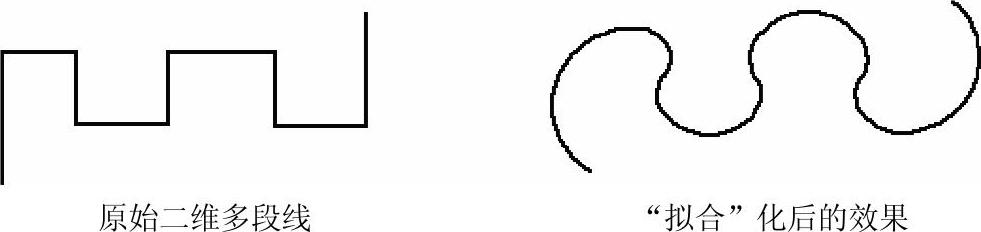

图5-3 将多段线拟合化
●“样条曲线”：创建样条曲线的近似线，也就是使用选定多段线的顶点作为近似B样条曲线的曲线控制点或控制框架，该曲线（称为样条曲线拟合多段线）将通过第一个和最后一个控制点，除非原多段线是闭合的。曲线将会被拉向其他控制点但并不一定通过它们。在框架特定部分指定的控制点越多，曲线上这种拉拽的倾向就越大。可以生成二次和三次拟合样条曲线多段线。将二维多段线“样条曲线”化的典型示例如图5-4所示。

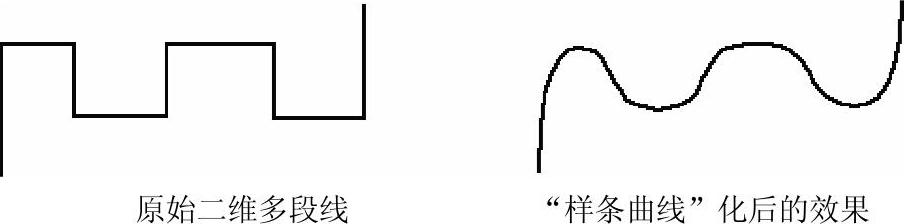

图5-4 将多段线“样条曲线”化
●“非曲线化”：删除由拟合或样条曲线插入的其他顶点并拉直所有多段线线段。
●“线型生成”：生成经过多段线顶点的连续图案的线型。关闭此选项，将在每个顶点处以点画线开始和结束生成线型。“线型生成”不能用于带变宽线段的多段线。
●“反转”：反转多段线顶点的顺序。
●“放弃”：还原操作，可以一直返回到PEDIT命令任务开始时的状态。
读者可以打开本书配套的“编辑二维多段线即学即练.dwg”来进行编辑多段线的相关练习操作，以加深对上述提示选项的理解。
需要用户注意的是，在单击“编辑多段线”按钮
后，如果选择直线、圆弧或样条曲线，那么命令窗口将出现“是否将其转换为多段线？<Y>”的提示信息，输入“Y”并按<Enter>键以将对象转换为多段线，而若输入“N”并按<Enter>键则清除选择。AutoCAD的多个系统变量将影响此转换。
