8.4.3  编辑多重引线标注

8.4.3 编辑多重引线标注

多重引线标注的编辑工具有“添加引线”按钮、“删除引线”按钮、“对齐”按钮和“合并”按钮，它们的应用说明如下。

1.“添加引线”按钮

可以将引线添加至选定的多重引线对象，其操作步骤很简单，即单击“添加引线”按钮，接着选择多重引线，然后指定新引线箭头位置即可，可以连续指定多个引线箭头位置。根据光标的位置，新引线将添加到选定多重引线的左侧或右侧。

2.“删除引线”按钮

添加引线后，如果觉得不满意，那么可以单击“删除引线”按钮将该引线从现有的多重引线对象中删除。单击“删除引线”按钮后，首先选择多重引线，接着指定要删除的引线，然后按<Enter>键。

3.“对齐”按钮

“对齐”按钮功能是将选定多重引线对象对齐并按一定间距排序。单击“对齐”按钮后，选择多重引线，并指定所有其他多重引线要与之对齐的多重引线。

请看下面的操作实例。

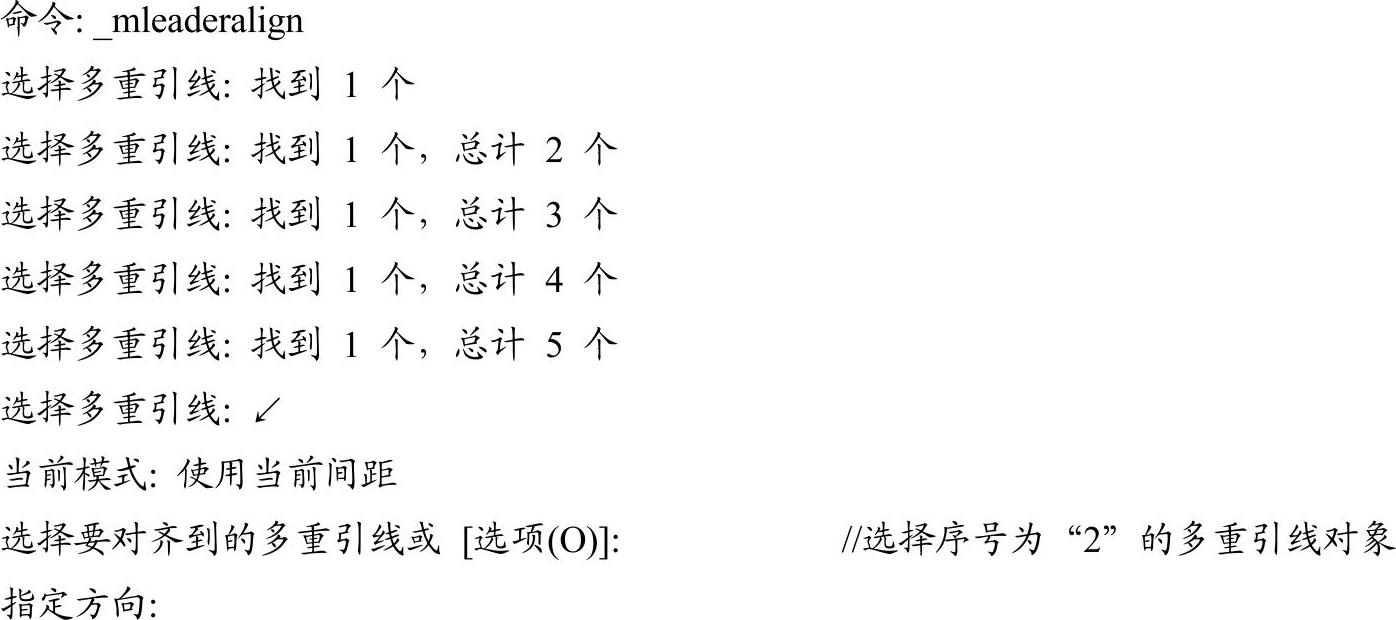

单击“对齐”按钮，根据命令行提示进行以下操作。

图8-45展示了选择要操作的5个多重引线，而对齐多重引线的结果如图8-55所示。

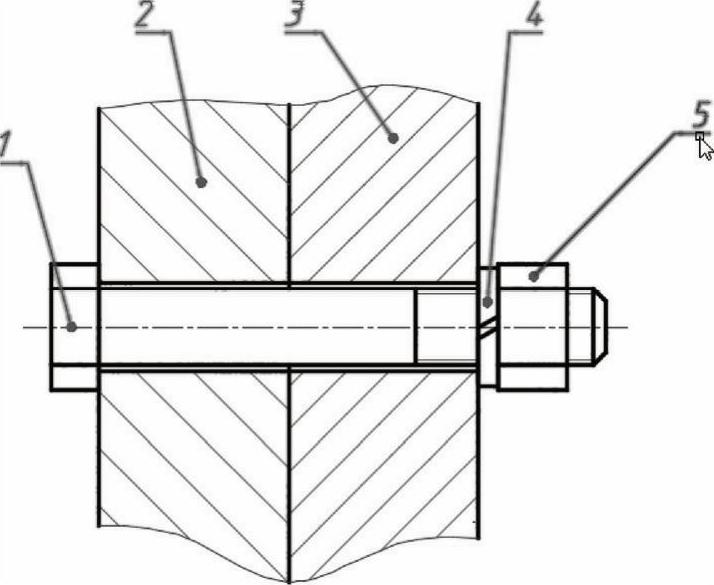

图8-54 选择5个多重引线

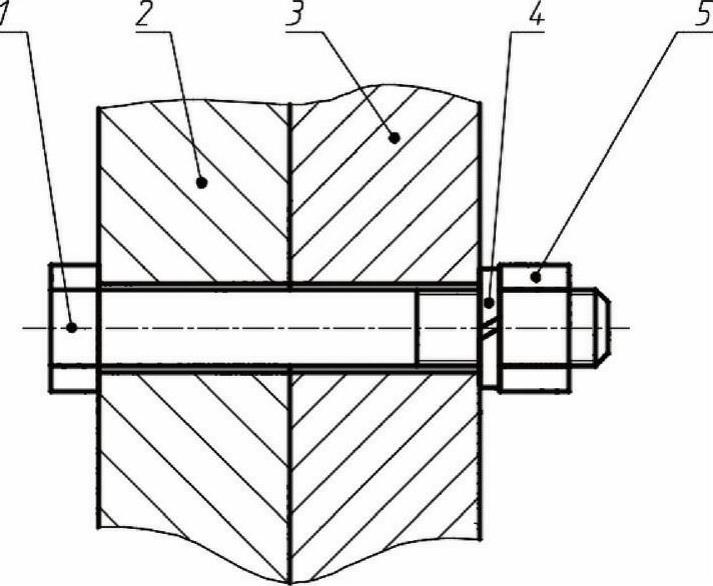

图8-55 对齐多重引线

4.“合并”按钮

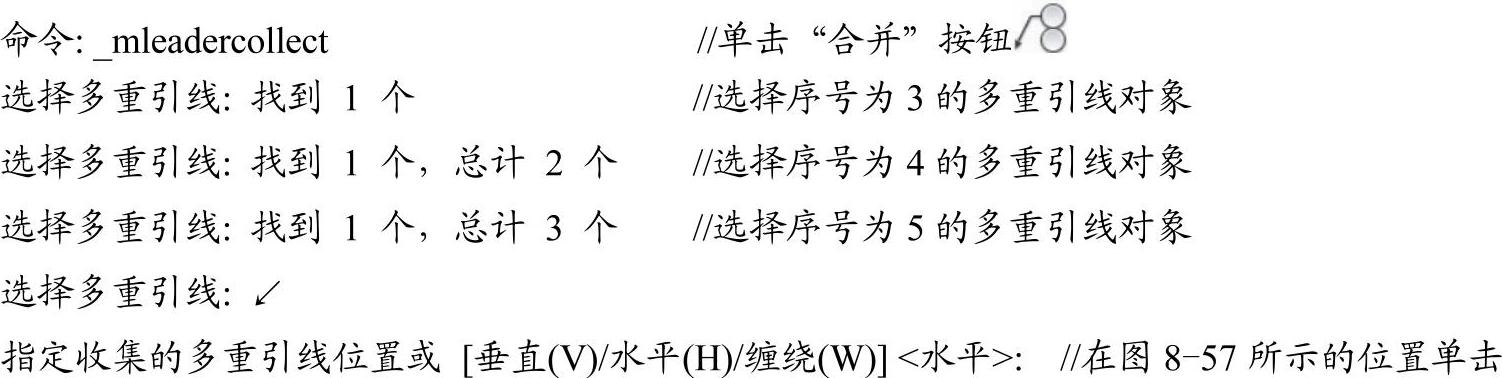

“合并”按钮用于将包含块的选定多重引线阵列到行或列中，并通过单引线显示结果。可以合并的多重引线对象，其样式内容的“多重引线类型”选项为“块”，如图8-56所示；要合并该样例中的3个多重引线对象（3个序号），那么可以按照以下的方法步骤进行。

图8-56 可以合并的多重引线对象样例及其样式内容设置

合并后的效果如图8-58所示。

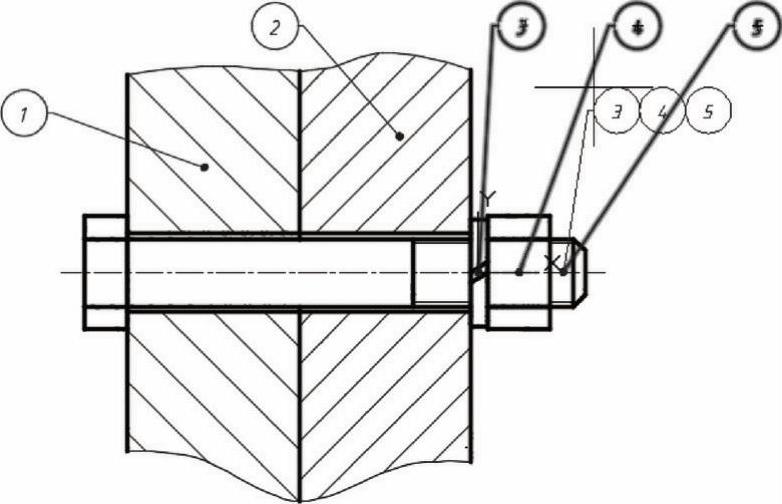

图8-57 指定收集的多重引线位置

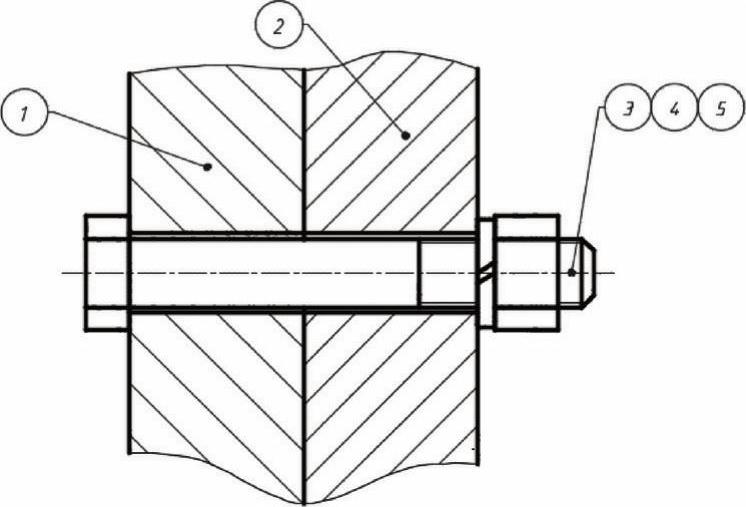

图8-58 合并选定多个序号后的效果

在装配图设计中，序号指引线相互不能相交，当通过有剖面线的区域时，指引线不应与剖面线平行。对于一组紧固件以及装配关系清楚的零件组，可以采用公共指引线来指示该零件组各零件序号。
