3.8.4  绘制定距等分点

3.8.4 绘制定距等分点

定距等分是将所选单独图形对象按照设定的距离进行等分，其中最后一段可能达不到指定的长度。要绘制定距等分点，则在功能区“默认”选项卡的“绘图”面板中单击“定距等分”按钮，或者在命令行的“输入命令”提示下输入“MEASURE”并按<Enter>键，接着选择要定距等分的对象，并输入线段长度（即要等分的距离）即可。请看以下绘制定距等分点的实例。

在“快速访问”工具栏中单击“打开”按钮，弹出“选择文件”对话框，选择随书配套的“绘制定距等分点即学即练.dwg”文件并打开，原始图形如图3-27所示。

在命令行中输入“DDPTYPE”并按<Enter>键，打开“点样式”对话框，选择图3-28所示的点样式，并相对于屏幕设置大小，“点大小”为3%，然后单击“确定”按钮。

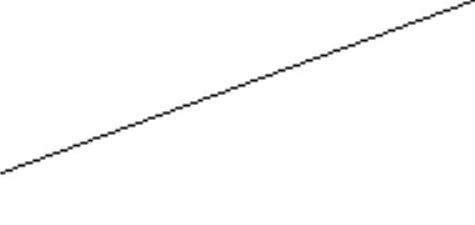

图3-27 已有的直线

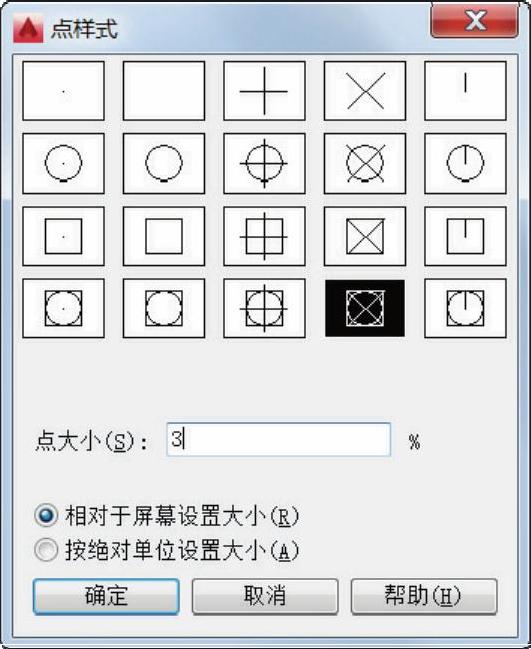

图3-28 定义点样式

在功能区“默认”选项卡的“绘图”面板中单击“定距等分”按钮，或者在命令行的“输入命令”提示下输入“MEASURE”并按<Enter>键，在靠近左端点处选择直线作为要定距等分的对象，如图3-29所示，接着输入等分距离为“50”，结果如图3-30所示。

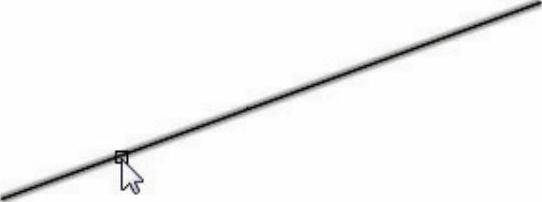

图3-29 选择要定距等分的对象

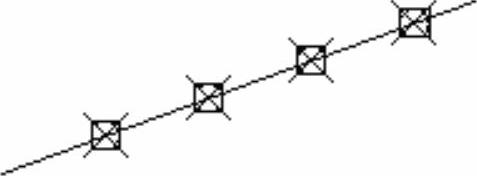

图3-30 创建定距等分点的结果

在“快速访问”工具栏中单击“另存为”按钮，将图形另存为“绘制定距等分点即学即练完成效果.dwg”。

进行定距等分操作时，选择开放图形的位置不同，其结果可能会不相同，这是因为AutoCAD软件是从靠近用于选择对象的点的端点处开始放置，从该近端点处开始进行等分计算，而无法等分的那一段便留在最后。此外，闭合多段线的定距等分从它们的初始顶点（绘制的第一个点）处开始；圆的定距等分从设定为当前捕捉旋转角的自圆心的角度开始，如果捕捉旋转角为零，则从圆心右侧的圆周点开始定距等分圆。
