8.4.2  创建多重引线标注

8.4.2 创建多重引线标注

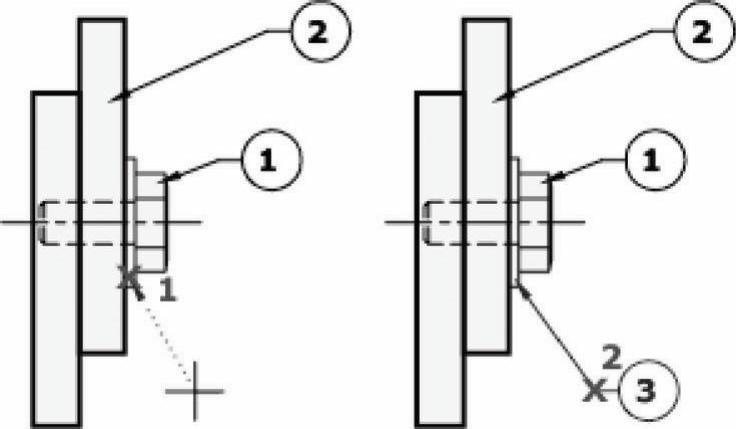

设定好所需的当前多重引线样式后,便可以从该指定样式创建多重引线。创建多重引线标注的典型示例如图8-47所示(该图例参考AutoCAD官方帮助文件)。注意:多重引线对象包含一条直线或样条曲线,其中一端带有箭头(可定制),另一端带有多行文字对象或块,在某些情况下,有一条短水平线(又称为基线)将文字或块和特征控制框连接到引线上,基线、引线与多行文字对象或块关联,重定位基线时可将内容和引线随之移动。

下面通过实例介绍如何创建多重引线标注。

978-7-111-50478-8-Chapter08-127.jpg打开“多重引线标注.dwg”文件,该文件中的原始装配图如图8-48所示。


图8-47 创建多重引线标注的典型示例


图8-48 原始装配图

978-7-111-50478-8-Chapter08-130.jpg在功能区的“默认”选项卡中单击“注释”溢出按钮,接着从“多重引线样式”下拉列表框中确保选择“序号标注”,如图8-49所示。

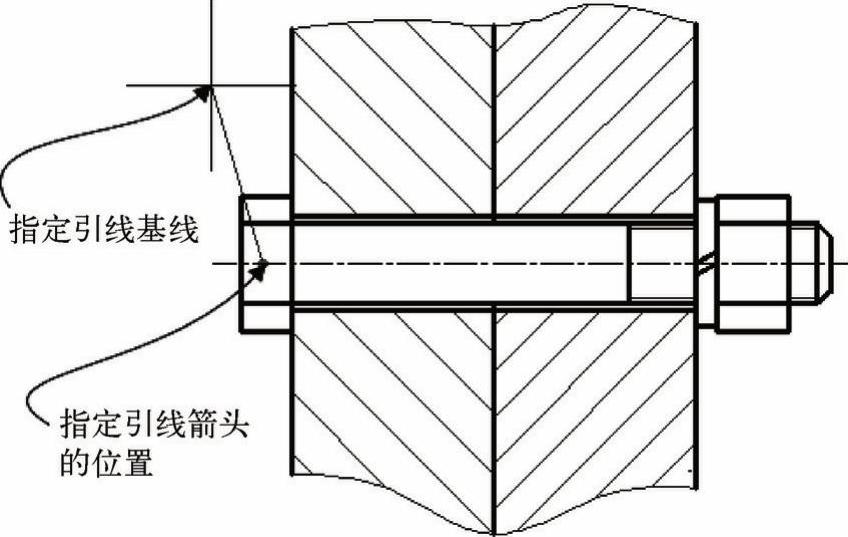

978-7-111-50478-8-Chapter08-131.jpg在“注释”面板中单击“引线”按钮978-7-111-50478-8-Chapter08-132.jpg,指定引线箭头的位置,接着指定引线基线的位置,如图8-50所示。


图8-49 设置当前多重引线样式


图8-50 指定引线箭头位置和基线位置

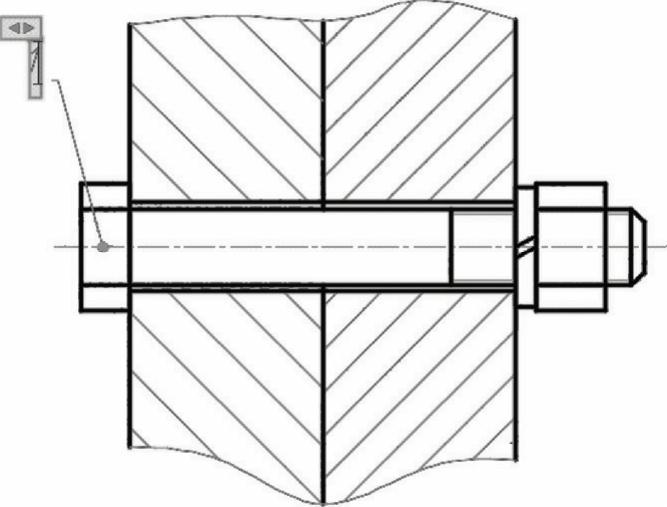

978-7-111-50478-8-Chapter08-135.jpg出现文字编辑器,在输入框中输入序号为“1”,如图8-51所示,单击“关闭文字编辑器”按钮978-7-111-50478-8-Chapter08-136.jpg,完成的第一个序号标注如图8-52所示。


图8-51 输入序号

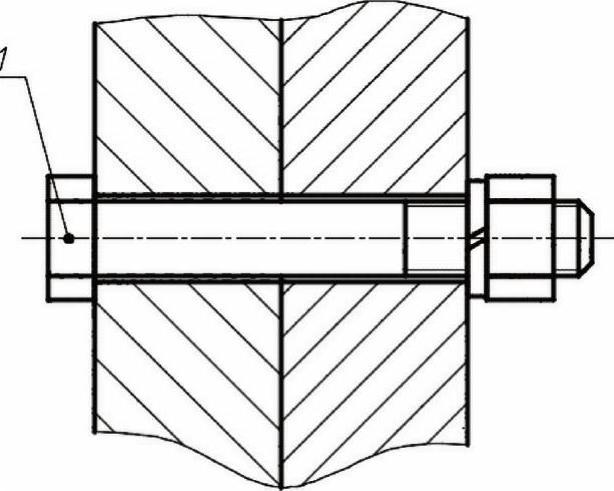

图8-52 完成序号1标注

978-7-111-50478-8-Chapter08-139.jpg使用同样的方法标注其他零件序号,结果如图8-53所示。


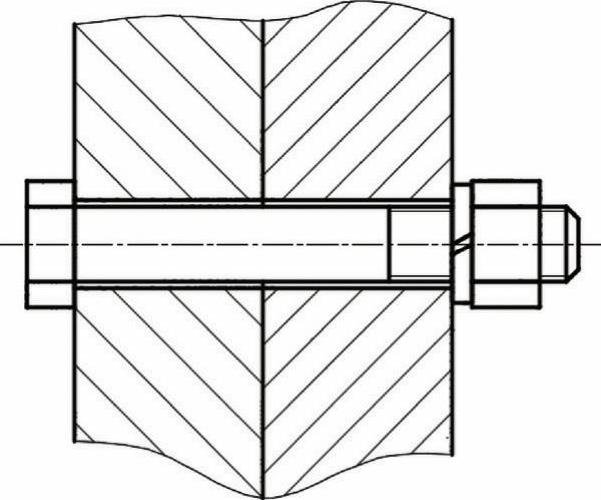

图8-53 标注其他零件序号
