1.6.3　射线衰减法及振荡天平法

射线衰减法检测混合物浓度主要基于颗粒物对β射线的吸收作用，该方法也适用于气固混合物浓度检测，如图1-14所示。检测系统中存在一个滤膜，可以收集空气中的颗粒物；滤膜两侧分别布置射线源和射线传感器，当滤膜上颗粒物增多时，会吸收与颗粒质量相关的射线强度，从而降低传感器的测试强度，根据射线强度的变化即可计算出被测混合物中颗粒物的质量浓度。射线衰减法可以通过自动检测方式完成气固混合物浓度检测，而且该方法只对颗粒物的质量敏感，不会受到粒径、颜色等特性影响。但是由于采用β射线作为检测特征量，对系统精度和安全防护等提出较高要求。

振荡天平法是一种基于滤膜质量变化的浓度检测方法，使用抽气装置和过滤装置完成定量气体中颗粒物的收集。该方法将颗粒物质量附加到振动元件上，通过定时检测振动元件共振频率变化确定被测气体中颗粒物质量，通过计算获得混合物浓度。理论上该方法可以实现对气固混合物的精确检测，但存在检测范围小、不能实现在线检测，并受到温湿度影响大等缺陷。振荡天平法检测装置实物如图1-15所示。

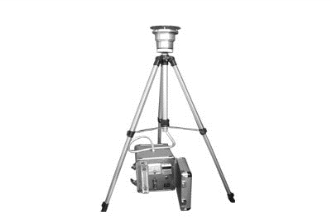

图1-14　射线衰减法检测装置实物图

图1-15　振荡天平法检测装置实物图
