控制处理器连续获得超声信号的数字值,并通过DMA不断将数字信号传入计算处理器;计算处理器获得超声信号的数值后,也开始循环对每次获得的数据进行计算和融合处理,获得对应的浓度数据,并通过DMA反馈到控制处理器中;控制处理器获得浓度数值后,根据运行模式(测试模式或者起爆模式)对数据进行不同的处理,测试模式下将数据存储到非易失性存储芯片中;起爆模式下则对浓度进行判定,当浓度到达目标范围后输出起爆信号。双频超声复合检测系统电路的制备分别如图8-22、图8-23所示,并最后形成两种类型和用途的云雾浓度复合检测系统原理样机,如图8-24所示。

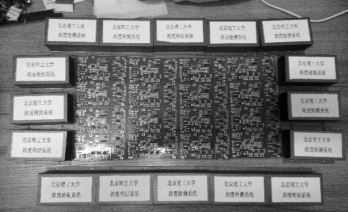

图8-22 仪表式浓度检测系统PCB电路(彩图见附录)

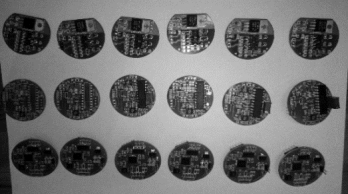

图8-23 弹载式浓度检测系统PCB电路

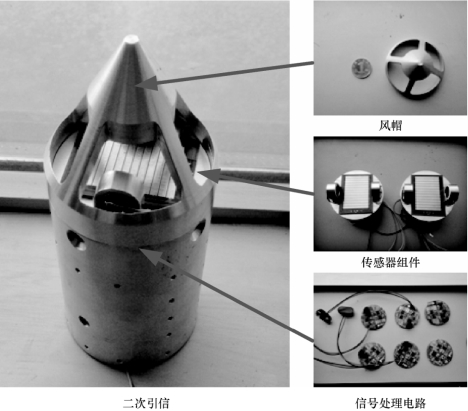

图8-24 浓度检测系统二次集成引信原理样机

图8-22所示为仪表式浓度检测系统,采用金属壳体包装,能够完成两个通道的浓度检测,电路内部含有2MB存储空间,可以实现存储测试;电路接口丰富,具备较多的状态指示功能;支持多种触发方式,还可以形成链式网络结构,构成同步测试网络。该型浓度检测系统主要用于构成可复用外场测试阵列,实现系统性能试验。

图8-23所示为弹载式浓度检测系统,采用圆形电路叠层结构,接口设计较为简单,电路中不包含大容量存储单元,存储测试时间长度不大于30s,系统功耗不大于10mW,该类测试系统主要应用于二次引信集成测试。利用弹载式浓度检测系统,研制了基于云雾浓度控制的云爆弹二次起爆引信原理样机,实物如图8-24所示,主要由风帽、传感器组件和信号处理电路三部分组成。
