7.3.1　 系统方案

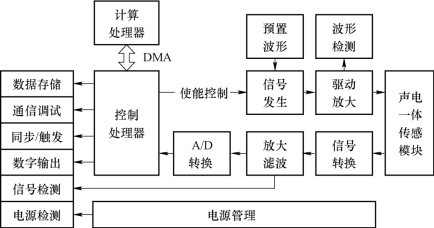

声—电复合云雾浓度检测系统采用模块化设计方案，系统主要由控制处理器、计算处理器、信号驱动电路、信号处理电路、电源管理电路和接口电路等构成，如图7-3所示。

图7-3　声—电复合云雾浓度检测系统方案

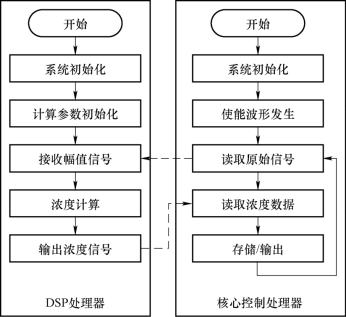

声—电复合云雾浓度检测系统的测试流程如图7-4所示。上电启动之后，控制处理器和计算处理器分别首先完成系统初始化和系统自检，之后计算处理器进入中断等待状态，只有产生数据接收中断（DMA控制器自动产生）时才开始运算处理，并将结果输出；控制处理器则开始控制检测系统检测动作执行，使用轮询方法读取声场信号和电场信号，放入DMA输出寄存器，如此循环；控制处理器对浓度数据的接收也采用中断方式，因此不需要等待时间，实现信号采集和浓度计算的并行实现，提高检测效率。

图7-4　声—电复合云雾浓度检测系统测试流程
