3.2.4 引战配合分析
通过对云雾运动和二次起爆引信运动联合分析可以得到其配合过程和参数。二次起爆引信假设为质量为5 kg，半径50 mm、高100 mm的圆柱体。轴向速度为0.5Ma初速云雾和不同初始条件下二次起爆引信运动轨迹如图3-9所示。由图3-9可以看出，二次起爆引信和云雾运动关系依赖于初始条件，可以通过控制初始条件使得二次起爆引信落入云雾区内合适位置。结合上述参数条件，分别计算了多组情况获取较为合理的匹配参数。图3-10～图3-15分别给出了动态轴向速度为0.3Ma、0.5Ma、0.8Ma、1.0Ma、1.5Ma和1.8Ma时云雾以及不同运动初始条件下匹配情况。

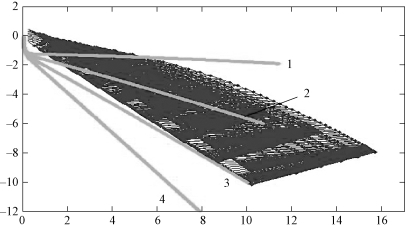

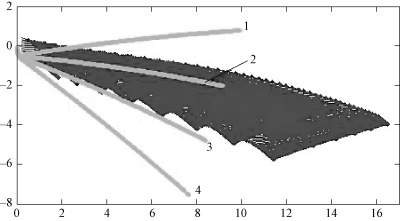

图3-9 0.5Ma初速云雾和二次起爆引信运动关系
（1）0.3Ma时：图3-10中4条曲线对应不同初始参数时二次起爆引信运动轨迹，表3-3列出了初始条件参数。

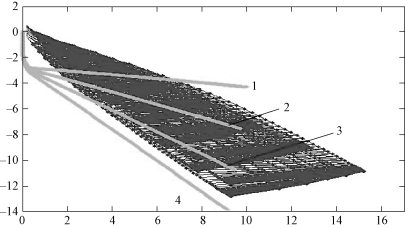

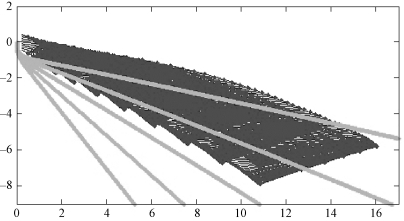

图3-10 轴向速度为0.3Ma时云雾和二次起爆引信交会状态

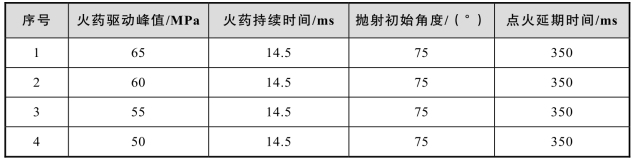

表3-3 轴向速度0.3Ma时二次起爆引信运动参数
可以得出，较为合适的二次起爆匹配初始参数为：火药驱动峰值取Ppeak=60 MPa，Td=14.5 ms，抛射初始角度α 为75°，点火时间350 ms。
（2）0.5Ma时：图3-11中4条曲线对应不同初始参数时二次起爆引信运动轨迹，表3-4列出了初始条件参数。

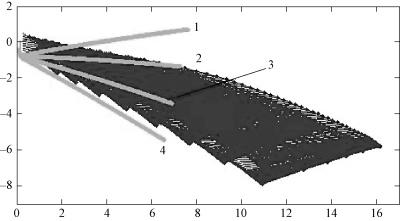

图3-11 轴向速度为0.5Ma时云雾和二次起爆引信交会状态

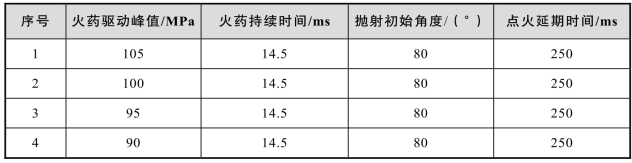

表3-4 轴向速度0.5Ma时二次起爆引信运动参数
可以得出，较为合适的二次起爆匹配初始参数为：火药驱动峰值取Ppeak=95 MPa，Td=14.5 ms，抛射初始角度α 为80°，点火时间250 ms。
（3）0.8Ma时：图3-12中4条曲线对应不同初始参数时二次起爆引信运动轨迹，表3-5列出了初始条件参数。

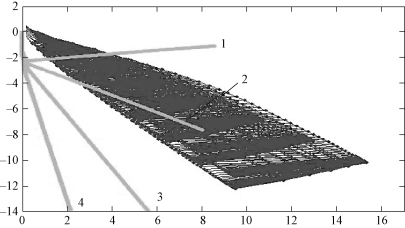

图3-12 轴向速度为0.8Ma时云雾和二次起爆引信交会状态
表3-5 轴向速度0.8Ma时二次起爆引信运动参数
可以得出，较为合适的二次起爆匹配初始参数为：火药驱动峰值取Ppeak=150 MPa，Td=14.5 ms，抛射初始角度α 为80°，点火时间250 ms。
（4）1.0Ma时：图3-13中4条曲线对应不同初始参数时二次起爆引信运动轨迹，表3-6列出了初始条件参数。
图3-13 轴向速度为1.0Ma时云雾和二次起爆引信交会状态

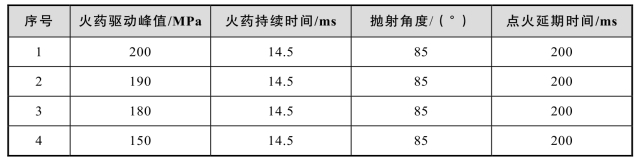

表3-6 轴向速度1.0Ma时二次起爆引信运动参数
可以得出，较为合适的二次起爆匹配初始参数为：火药驱动峰值取Ppeak=190 MPa，Td=14.5 ms，抛射初始角度α 为85°，点火时间200 ms。
（5）1.5Ma时：图3-14中4条曲线对应不同初始参数时二次起爆引信运动轨迹，表3-7列出了初始条件参数。
图3-14 轴向速度为1.5Ma时云雾和二次起爆引信交会状态

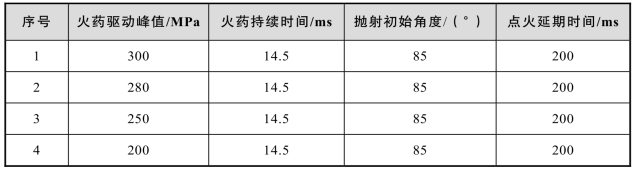

表3-7 轴向速度1.5Ma时二次起爆引信运动参数
可以得到，较为合适的二次起爆匹配初始参数为：火药驱动峰值取Ppeak=280 MPa，Td=14.5 ms，抛射初始角度α 为85°，点火时间200 ms。
（6）1.8Ma时：图3-15中4条曲线对应不同初始参数时二次起爆引信运动轨迹，表3-8列出了初始条件参数。
图3-15 轴向速度为1.8Ma时云雾和二次起爆引信交会状态

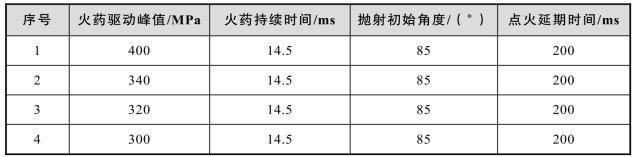

表3-8 轴向速度1.8Ma时二次起爆引信运动参数
可以得到，较为合适的二次起爆匹配初始参数为：火药驱动峰值取Ppeak=340 MPa，Td=14.5 ms，抛射初始角度α 为85°，点火时间200 ms。
