对每种样本条件下检测3次，计算获得等效物介电常数如表5-5所示。结果表明，所述理论模型进行混合物等效介电常数计算的结果与固态等效物实测结果一致性良好，最大误差不大于2.5%。

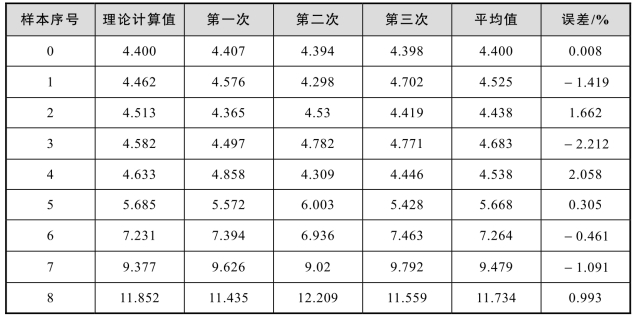

表5-5 等效物介电常数测试数据对比
根据上述数据可得介电常数与等效粒子体积分数的关系，如图5-20所示。

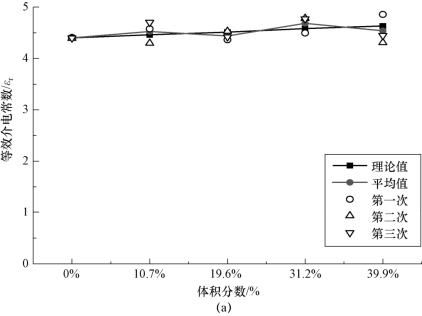

图5-20 固态等效物介电常数测试数据对比曲线（彩图见附录）
（a）环氧树脂—玻璃珠

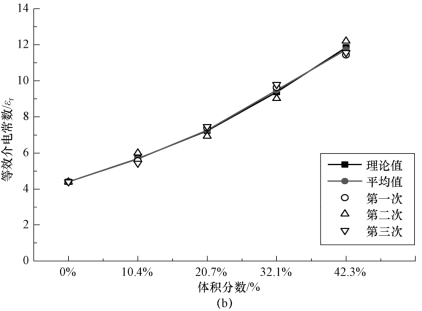

图5-20 固态等效物介电常数测试数据对比曲线（续）（彩图见附录）
（b）环氧树脂—铝粉
