试验采用烟雾试验箱产生动态云雾，使用高精度的标准粉尘浓度检测装置提供测试点处云雾浓度标准值；采用专业声学设备对该过程中测试点处的声衰减进行检测；通过离线计算方法对声波检测数据进行计算，获得计算浓度；通过对比标准浓度和计算浓度，对于大密度比简化模型的衰减—浓度计算模型的可行性进行评估验证。主要试验设备如下。

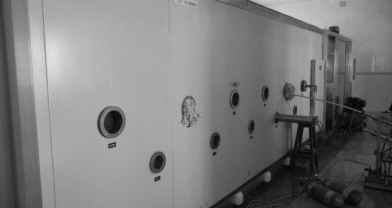

（1）烟雾试验箱。烟雾试验箱主要用于生成待测云雾体。SH20型烟雾试验箱采用高压气体喷射原理产生云雾，单次喷射最大平均成云浓度范围为20 g/m3，可通过连续喷射方式形成高浓度云雾。烟雾试验箱实物及云雾喷射系统如图6-13所示。

（2）标准粉尘浓度检测装置。标准粉尘浓度检测装置用于提供标准云雾浓度数据。该装置主要由高精度电子天平和KB-60 F型智能空气采样泵构成，基于采样称重法实现浓度检测，检测精度为0.001 g/m3。KB-60F型智能空气采样泵如图6-14所示。

图6-13　SH20型烟雾试验箱

图6-14　KB-60 F型智能空气采样泵

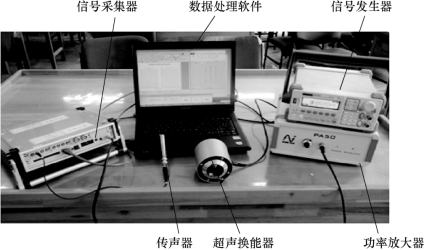

（3）标准声学检测装置。试验中采用标准声学设备包括高精度传声器MK401、超声换能器、信号发生器、功率放大器和专业声信号采集器等，如图6-15所示。

图6-15　标准声学检测装置

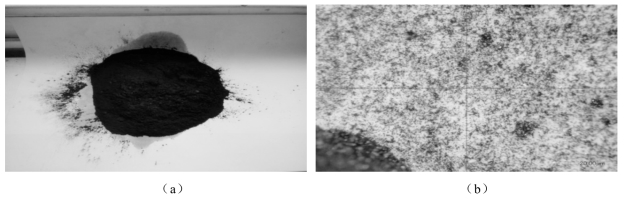

（4）试验试样。采用微米级铜粉作为试验试样，铜粉实物及显微照片如图6-16所示。

图6-16　微米级铜粉试样及显微照片

（a）铜粉试样；（b）显微照片
