12.3.3　总体架构设计

基于物联网、Wi-Fi/5G和B/S架构的作业场所粉尘远程在线监测系统平台，可实现粉尘检测仪终端数据采集、无线传输、实时同步、数据分析、事故预警等功能；同时，通过研发爆炸性粉尘事故预警模型和职业病危害粉尘浓度预警模型，创建不同事故预警模式，提高粉尘事故的预防能力。系统平台架构如图12-17所示。

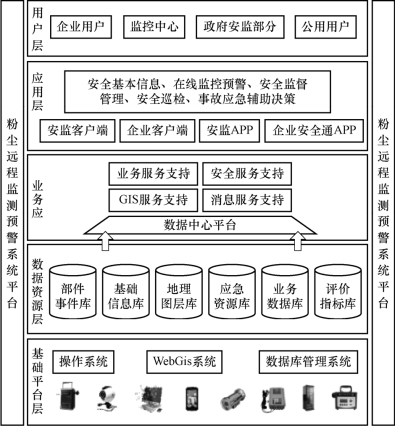

图12-17　系统平台架构

粉尘远程在线监测与事故预警系统平台具体包括：

（1）基本信息管理——企业基本信息、涉爆粉尘基本信息等信息管理。

（2）作业场所粉尘浓度的实时采集、监测——通过全自动粉尘检测仪实现生产场所粉尘浓度的采集和检测分析，为系统平台提供数据保障。

（3）作业场所粉尘浓度的传输、记录、分析——通过建立基于互联网平台的数据传输系统，实时同步检测终端的实时数据，并保存至云数据库，为预警预报提供分析基础。

（4）作业场所粉尘事故预警——整合事故预警技术，结合爆炸性粉尘和非爆炸性粉尘的特点，建立不同等级的事故预警体系以及根据作业现场不同粉尘浓度下的事故预警响应机制。

（5）粉尘制度管理——粉尘信息管理、粉尘清扫记录等。

粉尘远程在线监测与事故预警系统平台的设计以实时数据服务为基础，具有简易便捷的特征，因此数据库的设计将依托规范数据，实现数据的实时采集、数据分析等功能。数据库主要包括企业基础信息、建构筑物信息、物料信息、粉尘信息，以及粉尘在线监测仪、粉尘实时监测数据表、粉尘浓度预警值表、粉尘预警记录、粉尘清扫记录等。
