渐开线的画法

做法如下：

1）做一个小正方形，正方形四角逆时针顺次标上1、2、3、4点，做四角1、2、3、4的延长线。

2）以1点为圆心，1点至4点的长度为半径画弧，与1点延长线交于A点。

3）以2点为圆心，2点至A点的长度为半径画弧，与2点延长线交于B点。

4）以3点为圆心，3点至B点的长度为半径画弧，与3点延长线交于C点。

5）以4点为圆心，4点至C点的长度为半径画弧，与4点延长线交于D点。

6）以1点为圆心，1点至D点的长度为半径画弧，与1点延长线交于E点。

7）以2点为圆心，2点至E点的长度为半径画弧，与2点延长线交于F点，此时所画的曲线就是所求的渐开线（见图1-35）。

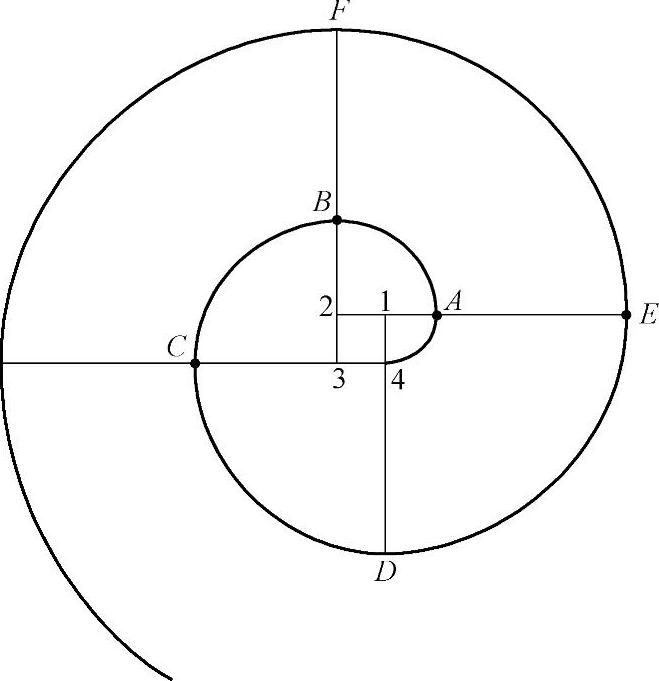

图1-35 渐开线的画法

上述各种几何画法只能当做钣金下料的入门向导，只有掌握了基本的几何做图方法，才能为学习展开图奠定基础。
