钣金构件的制作

钣金构件制作一般都要经过以下几个步骤：审图、计算、制作样板、选材样正（以上这几个步骤在前面已有介绍，属于下料前的准备）。划线下料、切割冲裁、弯曲对折连接（下面介绍这几个步骤）。

划线下料：在板材合适的地方（一边或一角）做基准线，根据图样和样板进行划线下料，划线时根据需要划出相对应的弯曲线、对折线、开孔轮廓线、咬口、卷边余量线及切割线和废料线。图3-6所示为各种线在板材上下料时的标示，切割线用“”表示，废料线用“×”表示，弯曲用“）|（”表示，对折线用“]|[”表示。

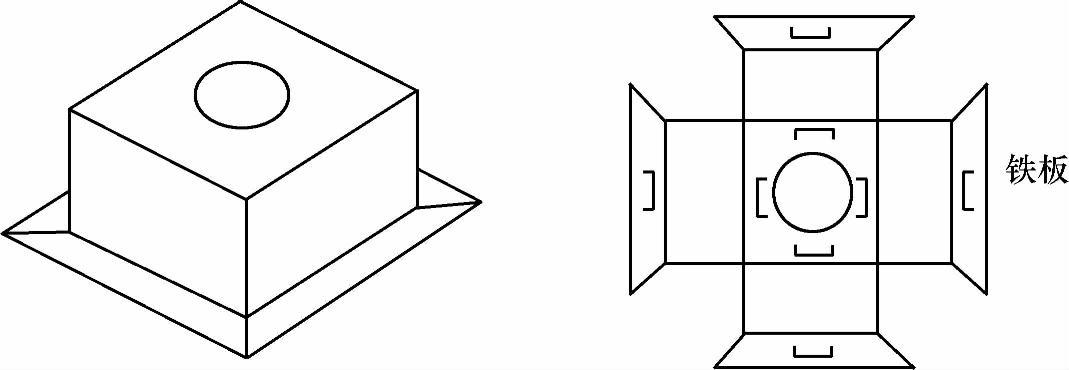

图3-6 方形罩上方开圆孔的立体图和展开下料中的各种线表示法

切割冲裁：按着画好线下完料的切割线进行切割，切割时注意，宁可偏向切割线外边（即靠向废料线一边），也不可跑偏向切割线里边。因为切割偏向废料线一边，还可进行二次修整，切割时所用工具为：1mm以下用铁剪子，1～2mm用铡刀剪、剪板机或无齿锯，2mm以上用气焊切割。

弯曲对折连接：对切割后的毛坯料进行修整、整合，即按着弯曲线、对折线进行弯曲、对折、连接、整形。连接时有咬口、焊接、铆接、螺栓连接四种方法。
