圆管切面展开简便法的原理：在圆管周长展开的右方，利用切割线切割圆管的上端点与下端点的垂直间距为直径做一半圆，并把半圆六等分，等分点为1、2、3、4、5、6、7点。过这七个点做圆管展开图周长线段的平行线，那么这七条平行线就是过相贯线上的相贯点的平行线。七条平行线与圆管周长十二等分的垂线对应相交，得各对应交点为1、2、3、4、5、6、7、6、5、4、3、2、1点。用曲线圆滑连接各点，即得圆管切面的展开（见图2-223）。

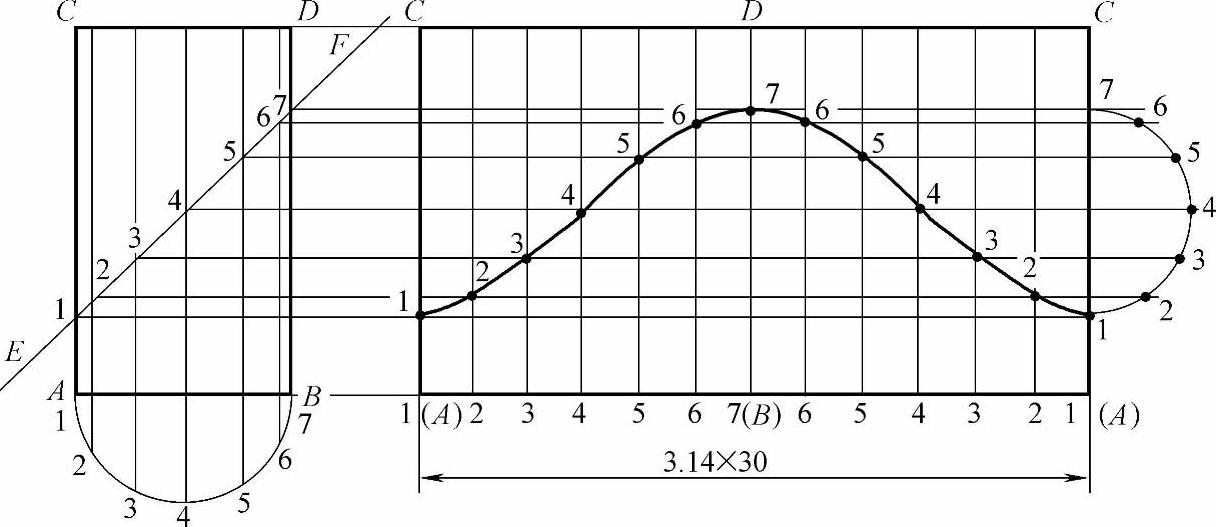

图2-223 圆管切面展开简易法的原理图
