2.1.3  高速龙门加工中心

高速龙门加工中心的外形与龙门铣床相似,如图2-4所示。高速龙门加工中心的主轴垂直设置,并且安装在可移动的桥式横梁上,由工作台的移动或者支承横梁的移动实现X轴的移动,而主轴箱在横梁上移动实现Y轴的移动,主轴在立柱箱内移动实现Z轴的移动。龙门式高速加工中心可以做成大型或者特大型的机床,可以加工重型零件。龙门式结构相比立柱式结构更容易实现高速运动,并且结构简单,已经成为高速数控加工中心的主流发展方向,不少小型的高速加工中心也采用门形结构。

当主轴及横梁的结构较大时,其重量也相当大,支承柱也需要有很高的强度,此时整体需要移动的结构部件重量很大,将很难实现高速度与高的加速度。作为改进,采用双墙式结构支承横梁,如图2-5所示。横梁在双墙式支承上可以进行快速进给运动。

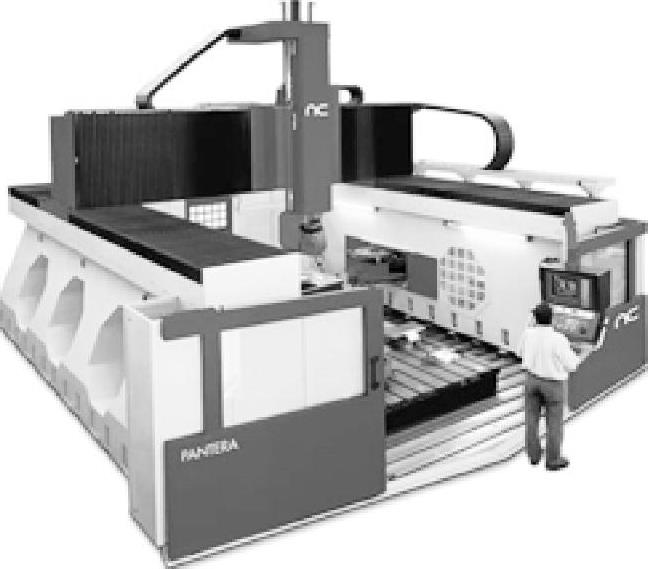

图2-4 高速龙门加工中心

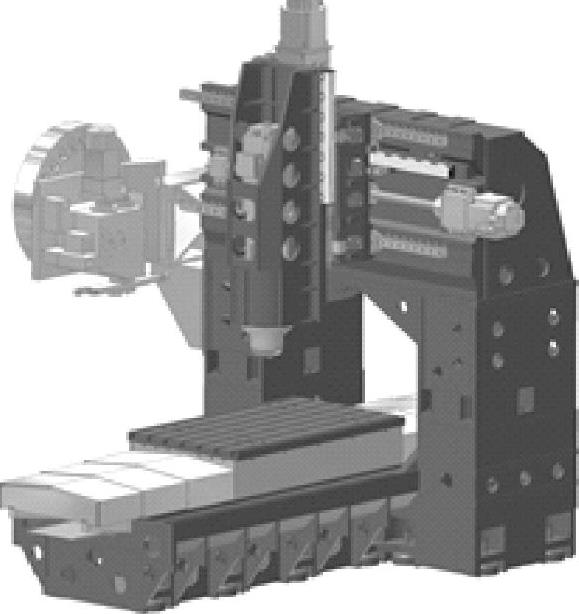

图2-5 双墙式支承的龙门加工中心
