5.层到层

层到层用于设置上一层向下一层转移时的移动方式。在“切削参数”中打开“连接”选项卡,如图7-24所示。“层到层”选项有以下四个选项,不同移动方式的应用示例如图7-25所示。

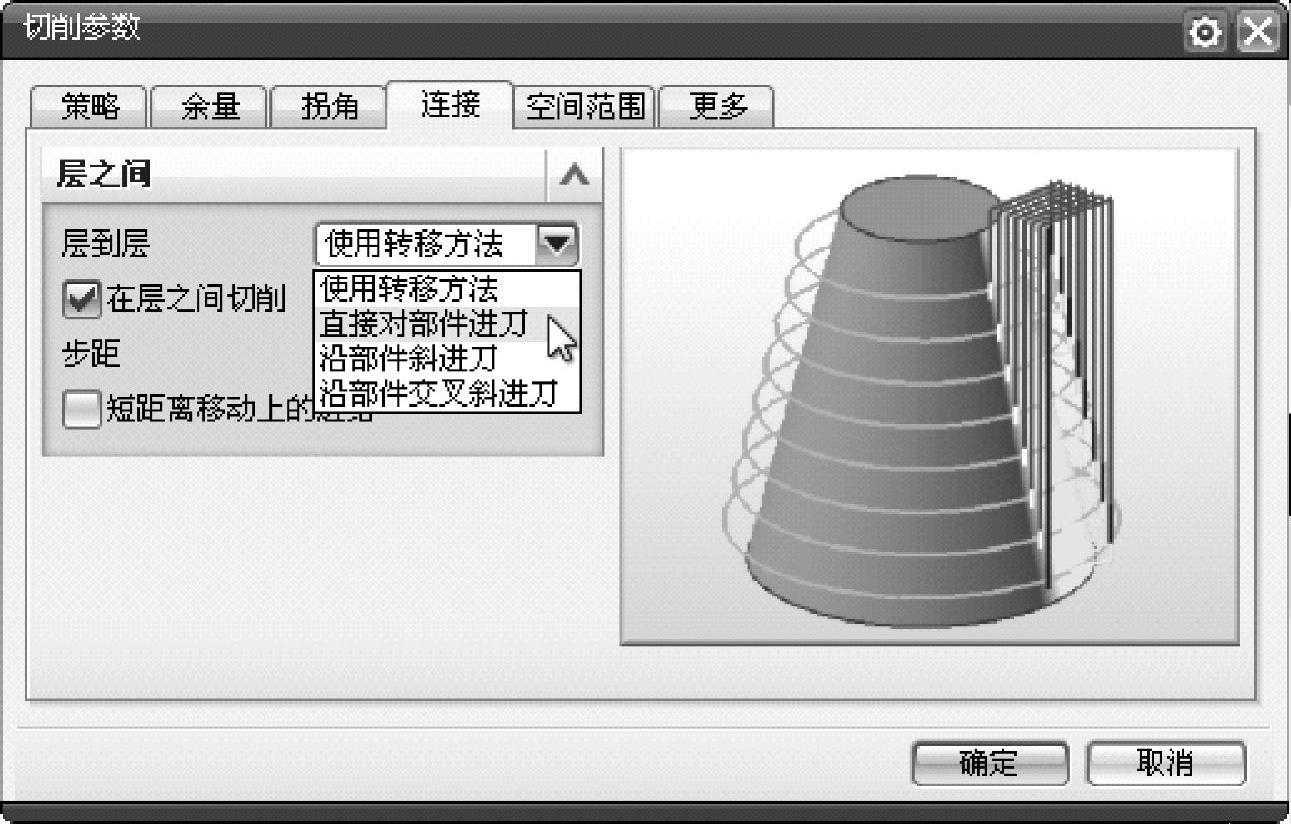

图7-24 “层到层”选项

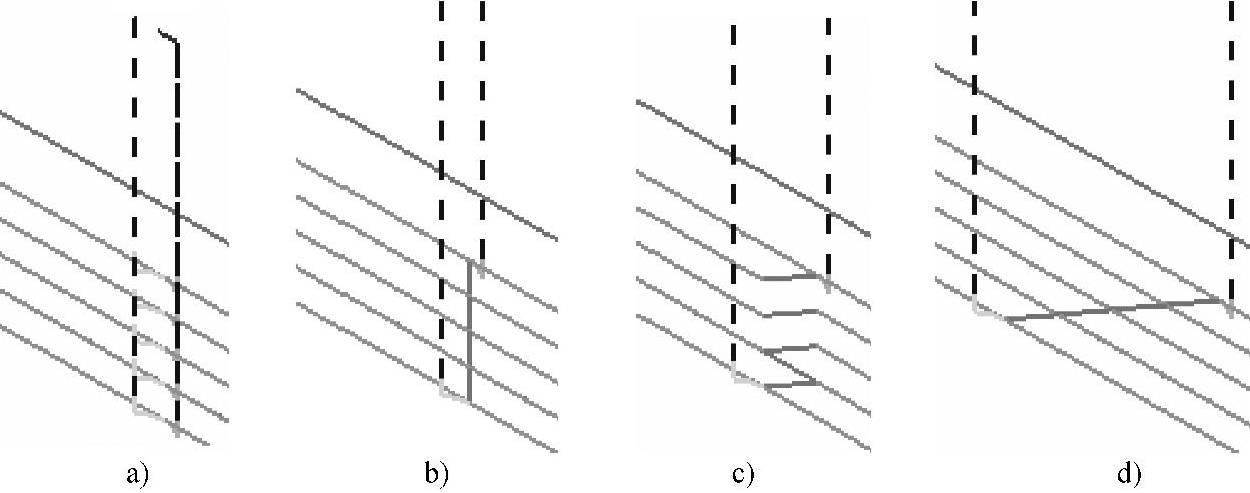

图7-25 层到层

a)使用转移方法 b)直接对部件进刀 c)沿部件斜进刀 d)沿部件交叉斜进刀

(1)使用转移方法 使用非切削移动中设置的转移方法,通常需要抬刀。

(2)直接对部件进刀 直接沿着加工面下插到下一切削层。

(3)沿部件斜进刀 沿着加工面按一定角度倾斜地下插到下一切削层。

(4)沿部件交叉斜进刀 沿着加工面倾斜下插,但起点在前一切削层的终点。

使用转移方法方式需要抬刀,空行程较多,并且其进刀点位置可能较为凌乱;“直接对部件进刀”方式路径最短,但形成的进刀痕较明显;“沿部件斜进刀”方式相对“沿部件交叉斜进刀”方式来说,其进刀痕较少,并且不在同一位置分布。
