3.连接

3.连接

连接是从一条刀具路径末端到下一条刀具路径始端之间的运动。为使刀具在跨过零件过程中的运动效率更高,在不出现过切的情况下,连接的空行程距离越短越好。“连接”选项如图5-29所示。

(1)“短/长分界值”短/长分界值”用于区分长/短连接,小于此值时是短连接,大于此值时是长连接。

(2)短连接 可使用的选项有:“安全高度”、“相对”、“掠过”、“在曲面上”、“下切步距”、“直”、“圆形圆弧”,图5-30所示为几种常用的短连接运动方式。

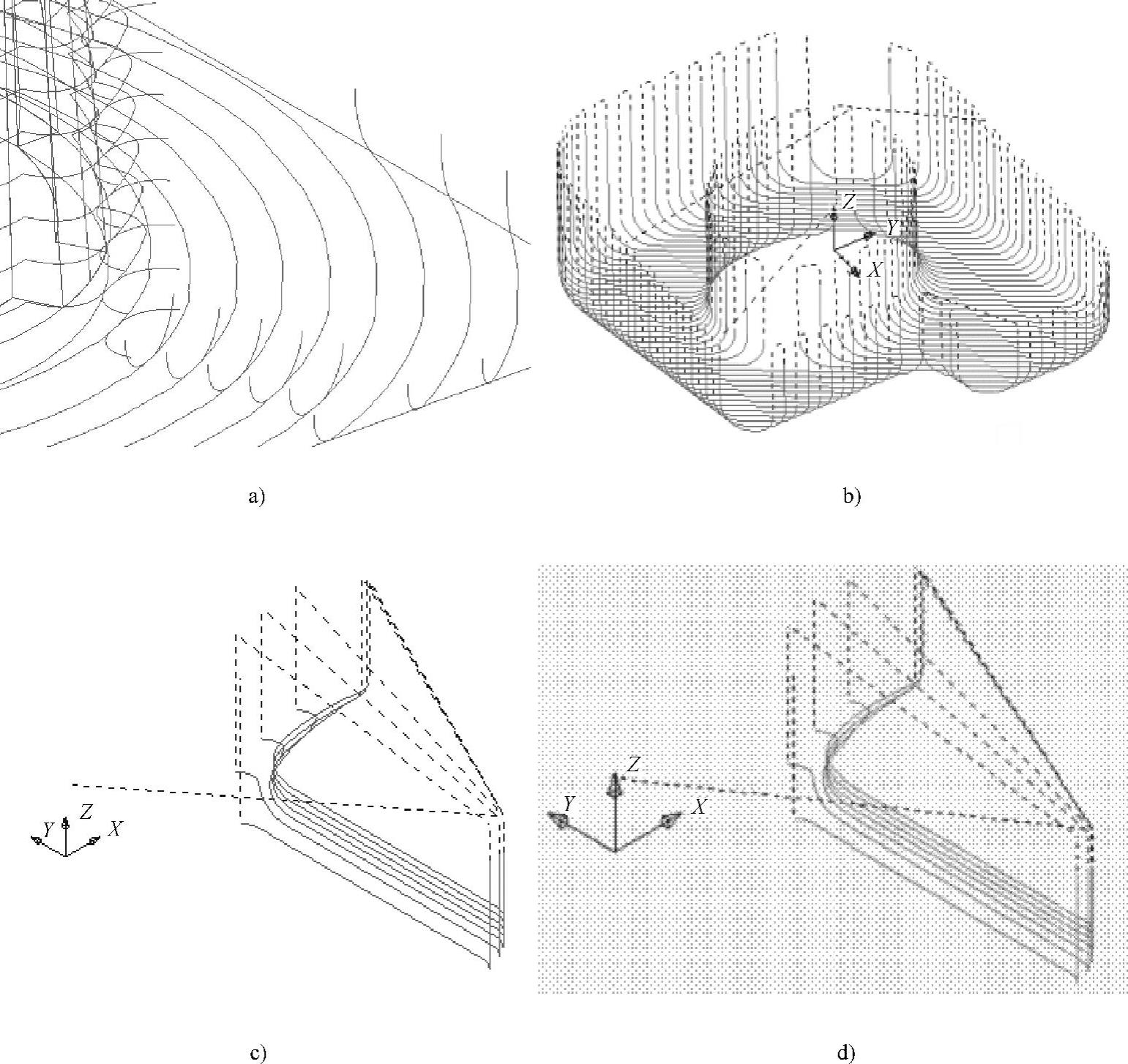

图5-28 切入、切出运动

a)曲面法向圆弧 b)垂直圆弧 c)水平圆弧 d)切出—延伸移动

(3)长连接 有如下选项:“安全高度”、“相对”和“掠过”。

(4)缺省连接 用在刀具路径的始端和末端,可使用的选项有:“安全高度”、“相对”和“掠过”。

(5)“修圆快速移动”复选框 对于允许在快进运动过程中进行修圆处理的机床控制系统,勾选“修圆快速移动”复选框,并选取合适的基于刀具直径单位TDU的半径值,以将圆弧增加到快进移动中,如图5-31所示。修圆适用于包括掠过在内的全部快进移动,在高速加工中,打开该选项可以尽量避免走刀方向发生突然改变的情况。

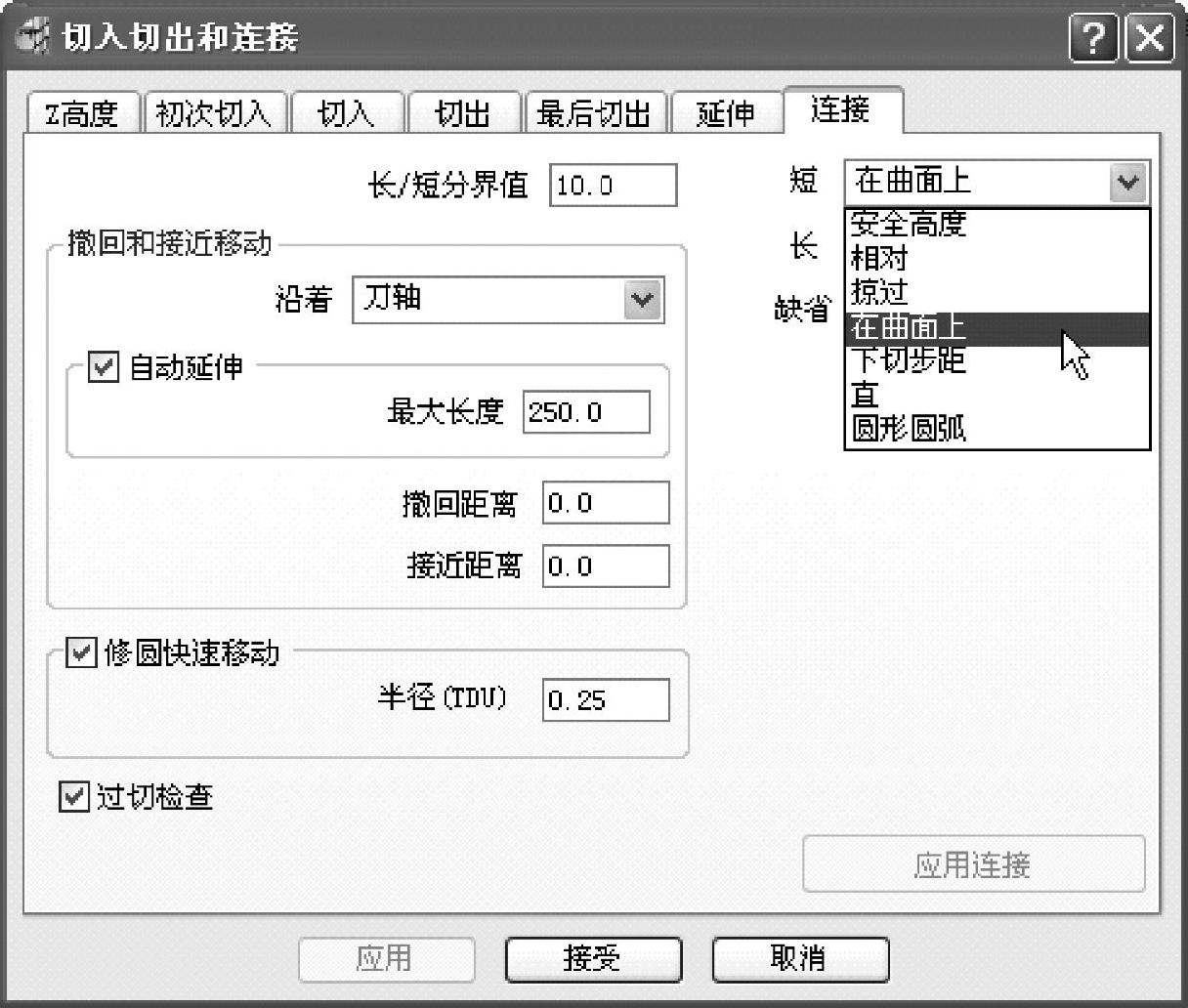

图5-29 “连接”选项

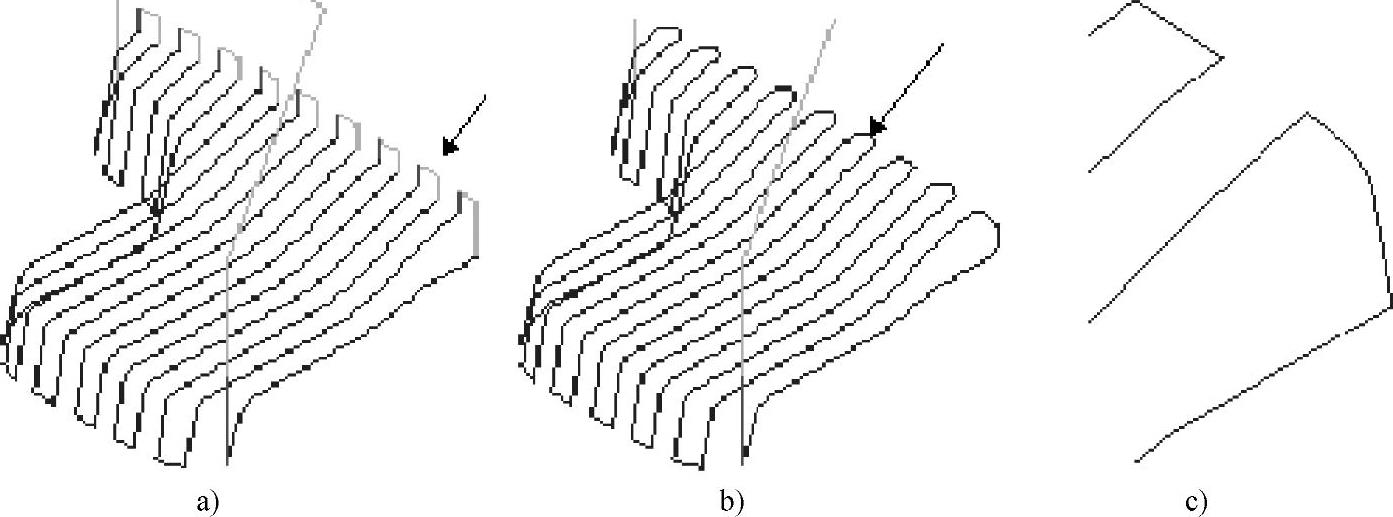

图5-30 短连接运动方式

a)相对 b)圆形圆弧 c)在曲面上

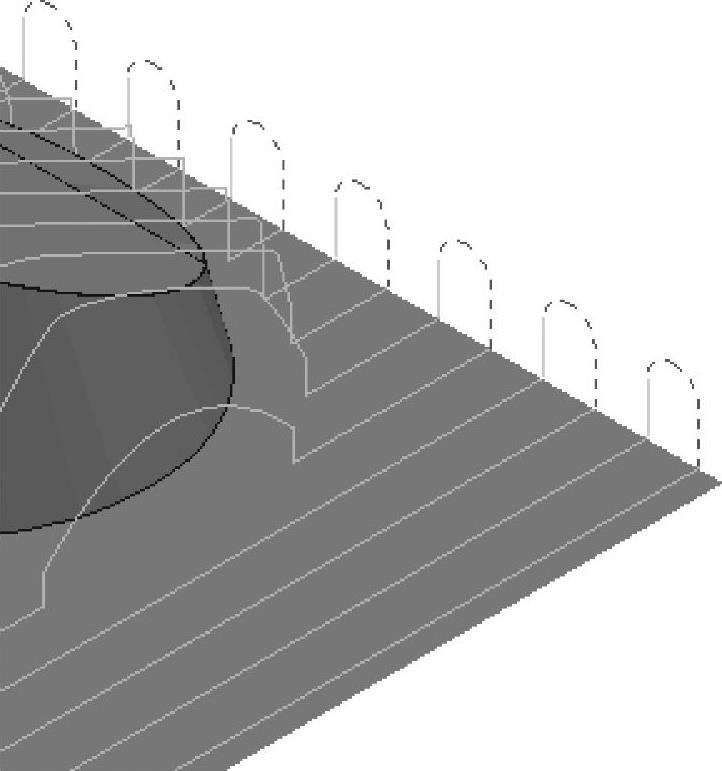

图5-31 修圆快速移动
