创建精加工的刀具路径

13.创建精加工的刀具路径

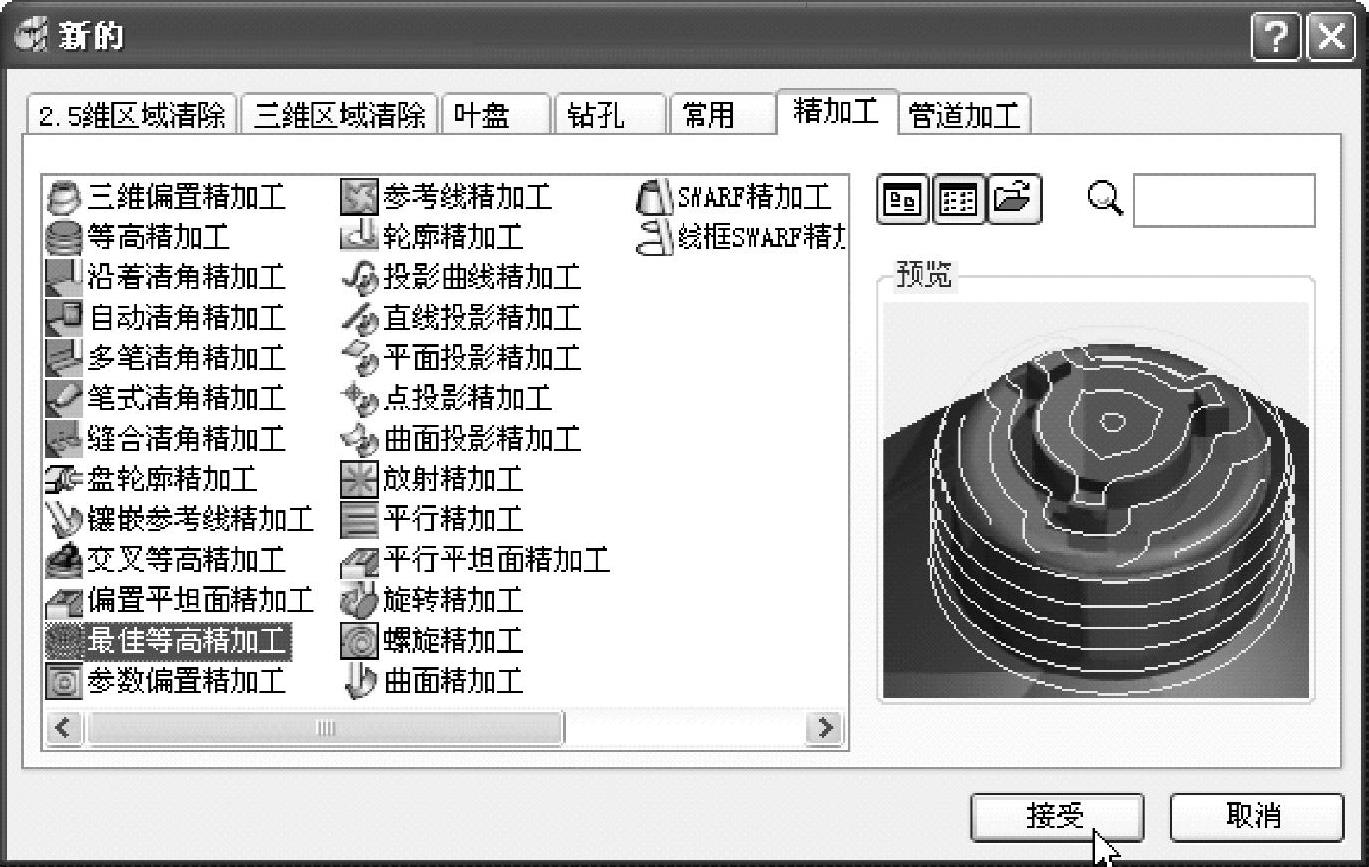

单击主工具栏上的“刀具路径策略”图标978-7-111-42229-7-Chapter05-63.jpg,弹出“新的”对话框,在“精加工”标签中选择“最佳等高精加工”选项,如图5-54所示。

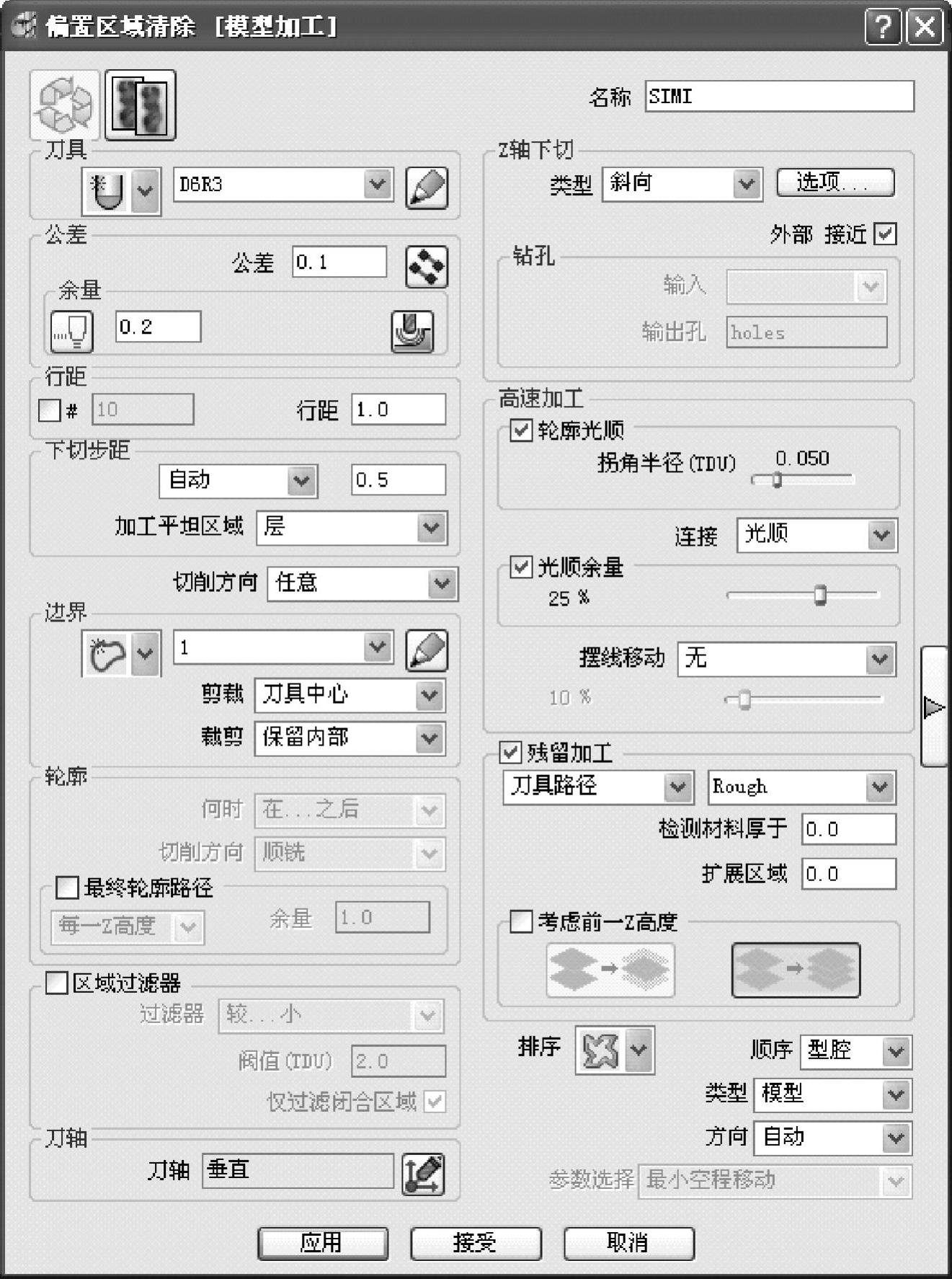

图5-51 半精加工的“偏置区域清除[模型加工]”的设置

关键:最佳等高精加工可以同时对陡峭面与平坦面进行加工。

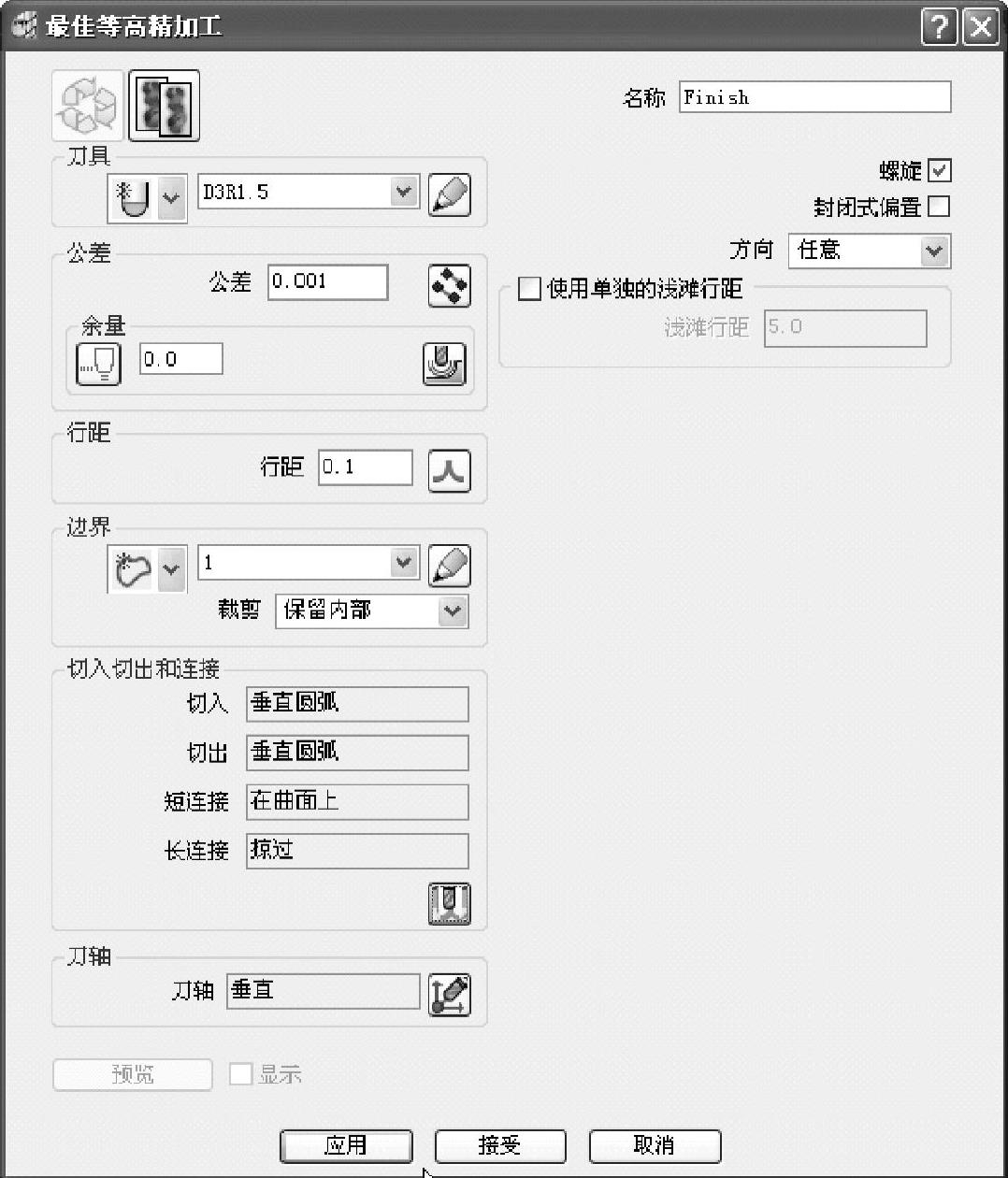

打开“最佳等高精加工”对话框,进行如图5-55所示的参数设置。“刀具”选择为“D3R1.5”;“名称”为“Finish”;“余量”为“0”,“公差”为“0.001”,“行距”为“0.1”;“边界”选择为“1”,“裁剪”选择为“保留内部”;勾选“螺旋”复选框。


图5-52 半精加工的刀具路径

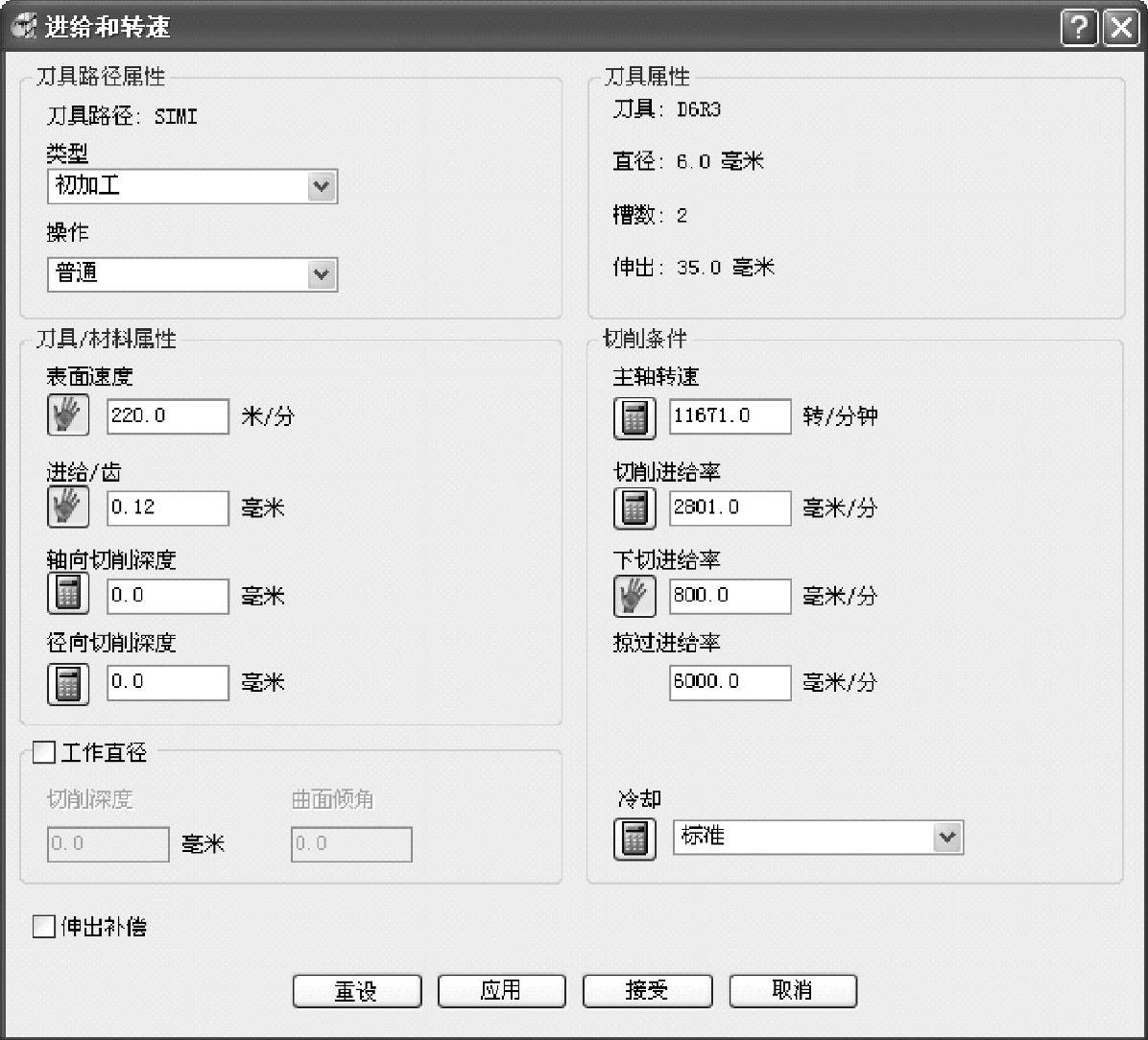

图5-53 半精加工时“进给和转速”的设置


图5-54 创建“最佳等高精加工”刀具路径


图5-55 “最佳等高精加工”参数的设置

关键:精加工时,必须设置较小的公差值,勾选螺旋方式可以减少连接路径。

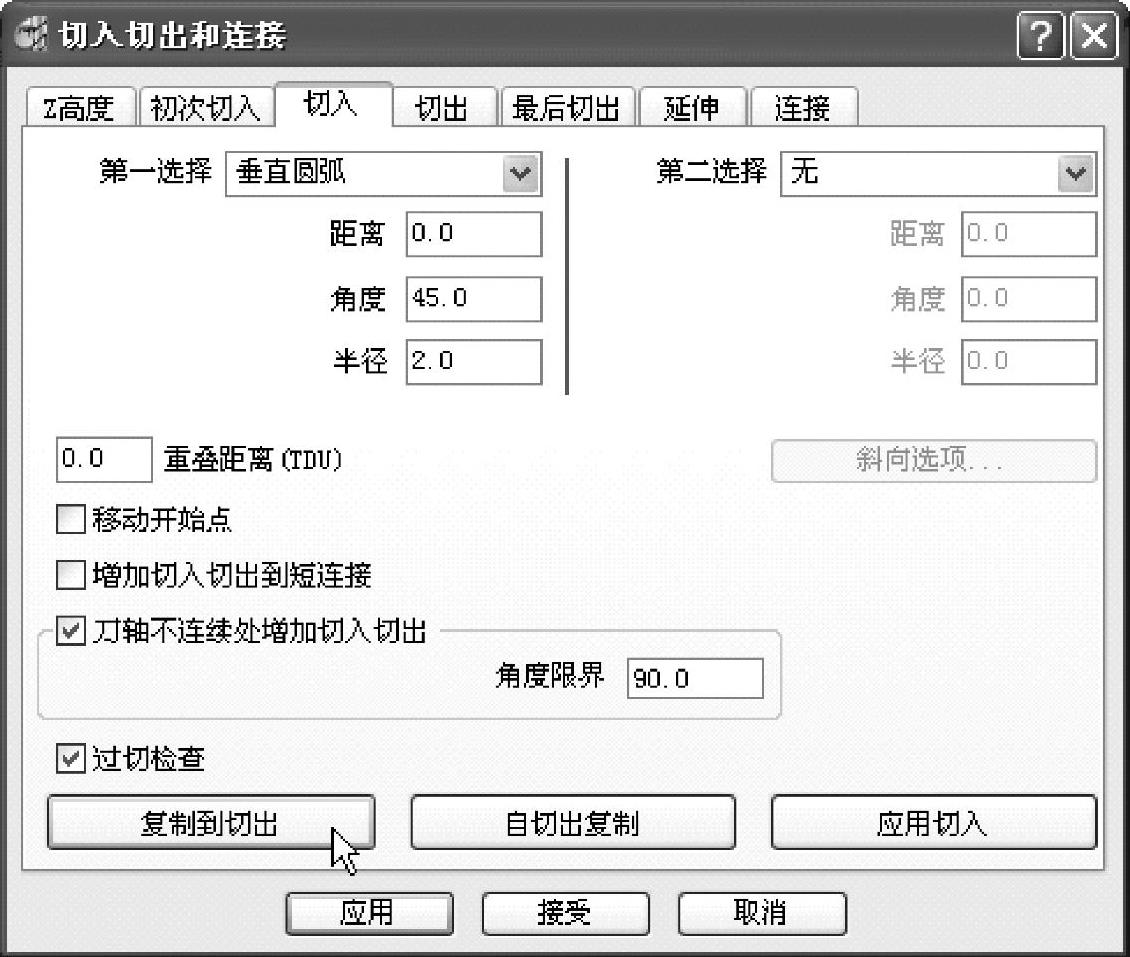

单击“切入切出和连接”图标,“切入”标签的“第一选择”为“垂直圆弧”,“距离”为“0”,“角度”为“45”,“半径”为“2”,单击“复制到切出”按钮,使切出使用同样选项,如图5-56所示。再设置“连接”标签,如图5-57所示,短连接方式为“在曲面上”,长连接方式为“掠过”,单击“接受”按钮返回“最佳等高精加工”对话框。

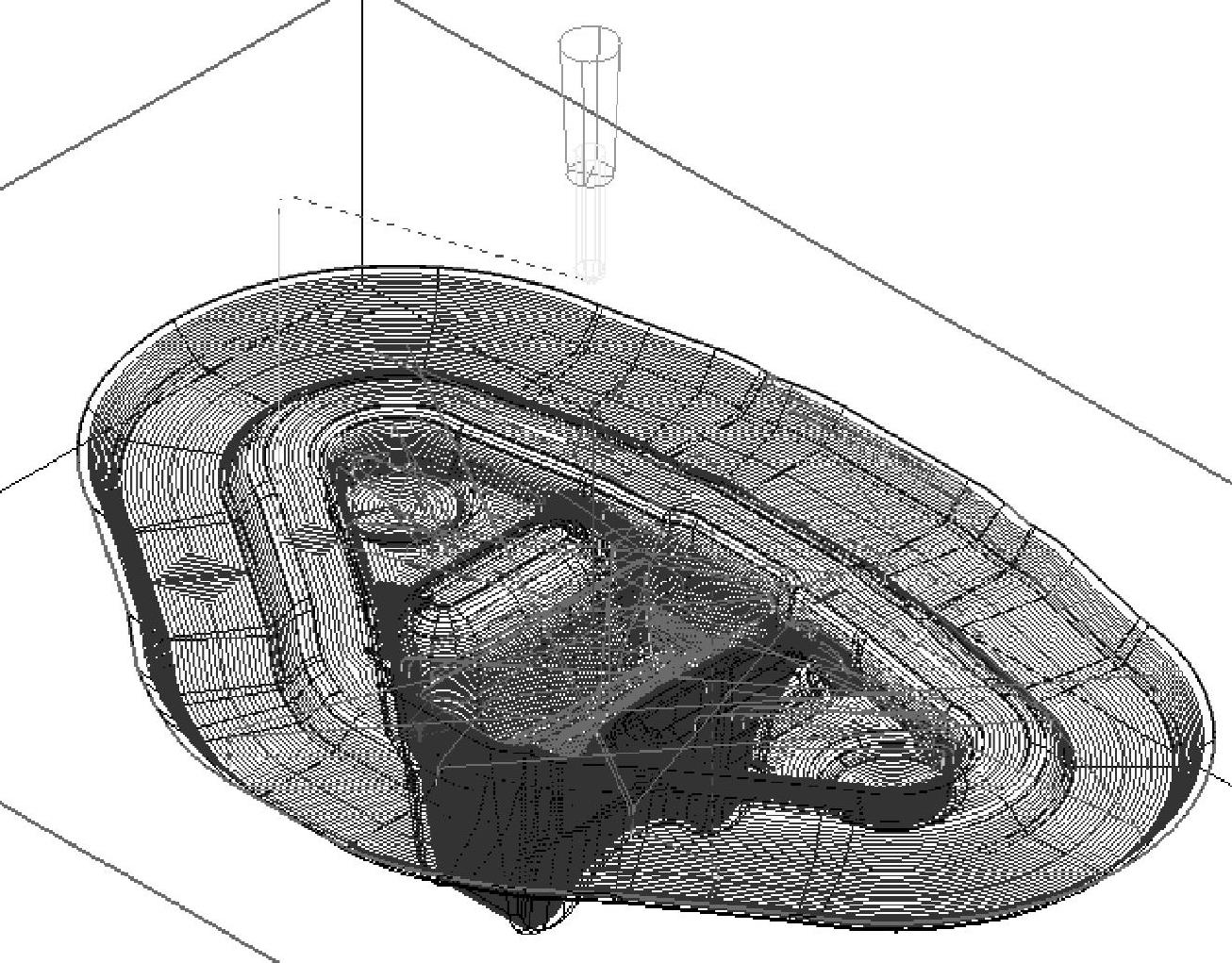

单击“应用”按钮,计算生成精加工的刀具路径,如图5-58所示。

关键:指定切入方式为垂直圆弧,不产生运动方向的突变。短连接方式为沿着曲面直接连接,避免抬刀运动;长连接为掠过,以较低的高度进行连接。


图5-56 切入
