5.创建刀具

5.创建刀具

在左下角的刀具栏中选择“创建”→“球头刀”选项,在弹出的“球头刀”对话框中进行设置,“名称”为“D3R1.5”,“直径”为“3”,“长度”为“10”,如图5-38所示。

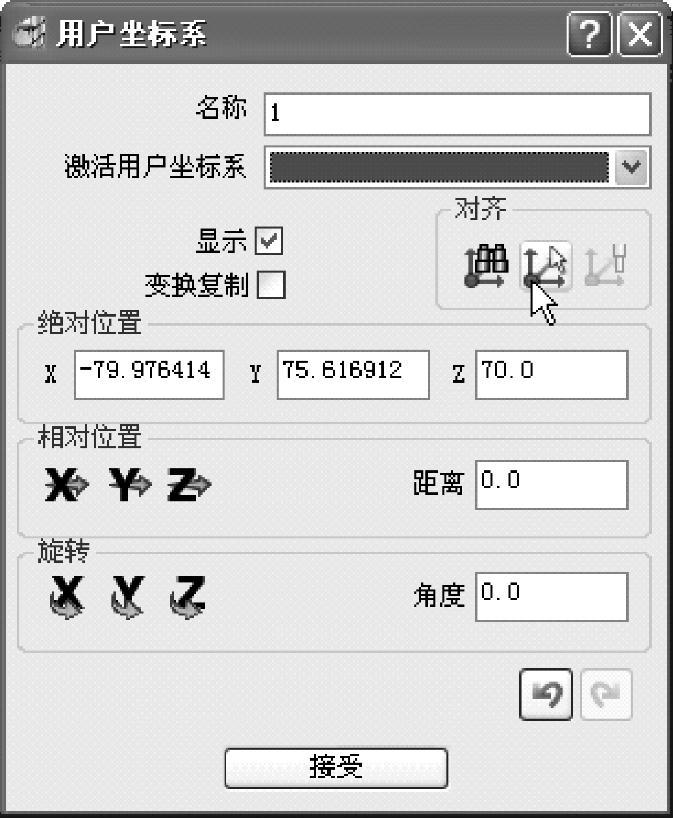

图5-34 “用户坐标系”对话框

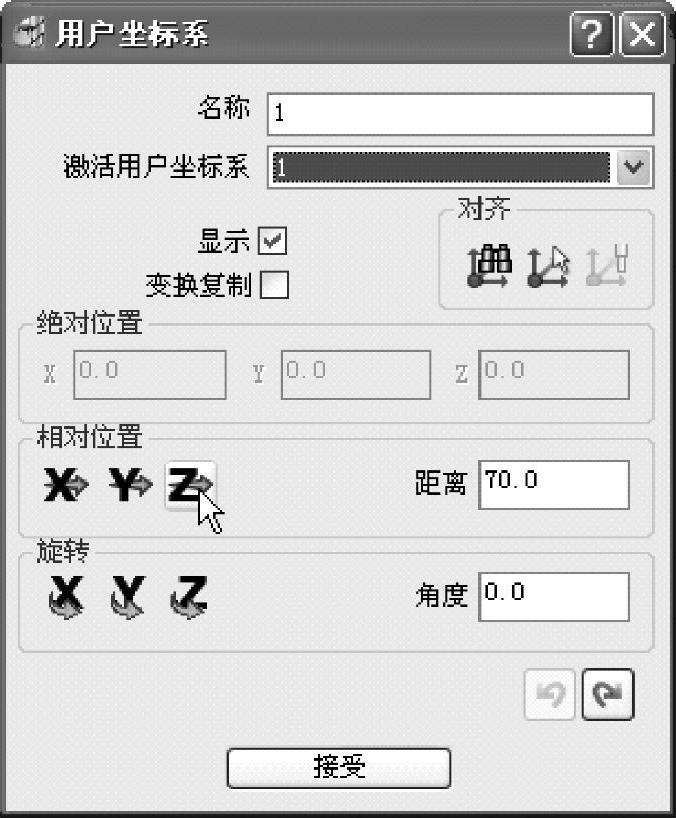

图5-35 设置“用户坐标系”对话框


图5-36 激活的用户坐标系

单击“刀柄”标签,再单击“增加刀柄部件”图标978-7-111-42229-7-Chapter05-42.jpg,设置“底部直径”为“3”,“顶部直径”为“6”,“长度”为“20”,如图5-39所示;再单击“增加刀柄部件”图标,设置“顶部直径”与“底部直径”均为“6”,“长度”为“30”。

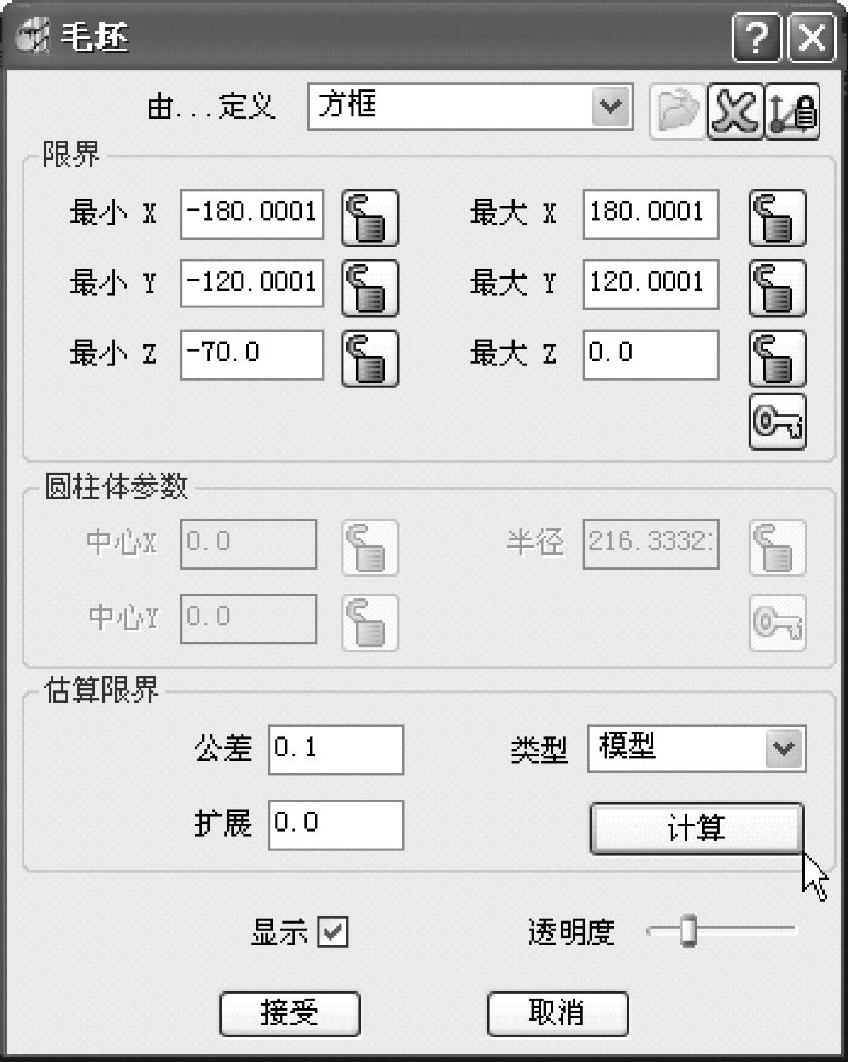

图5-37 毛坯

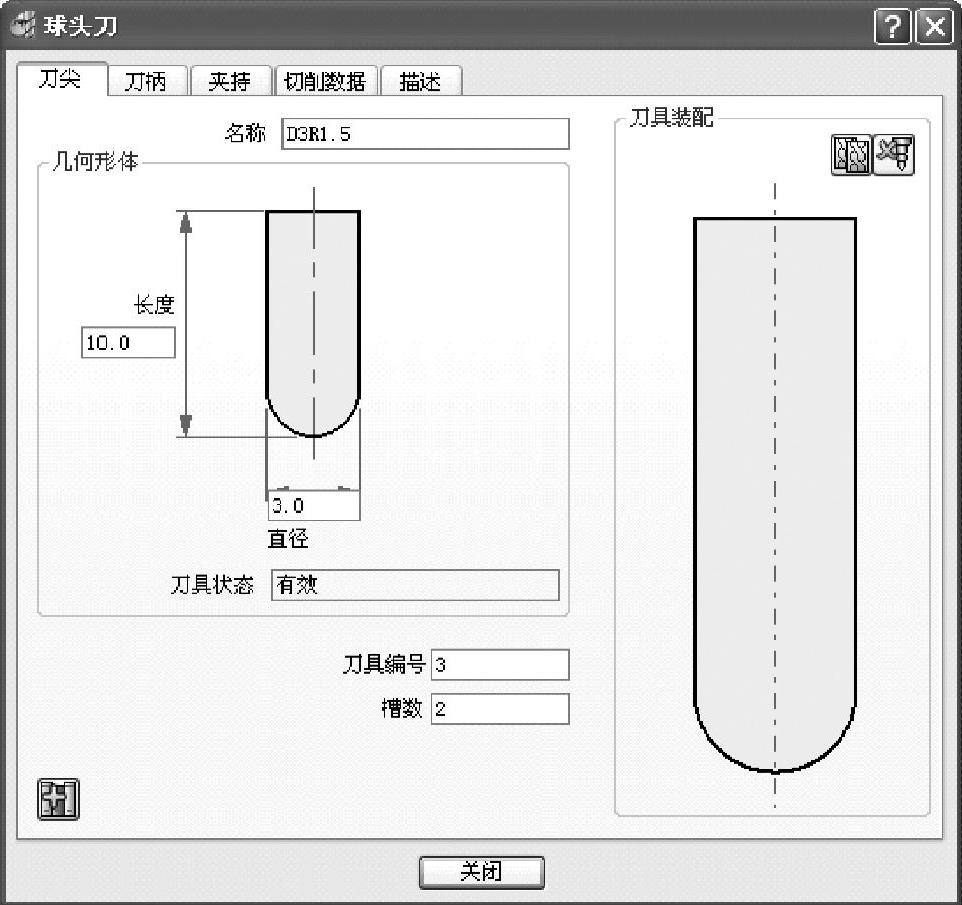

图5-38 设置“球头刀”对话框

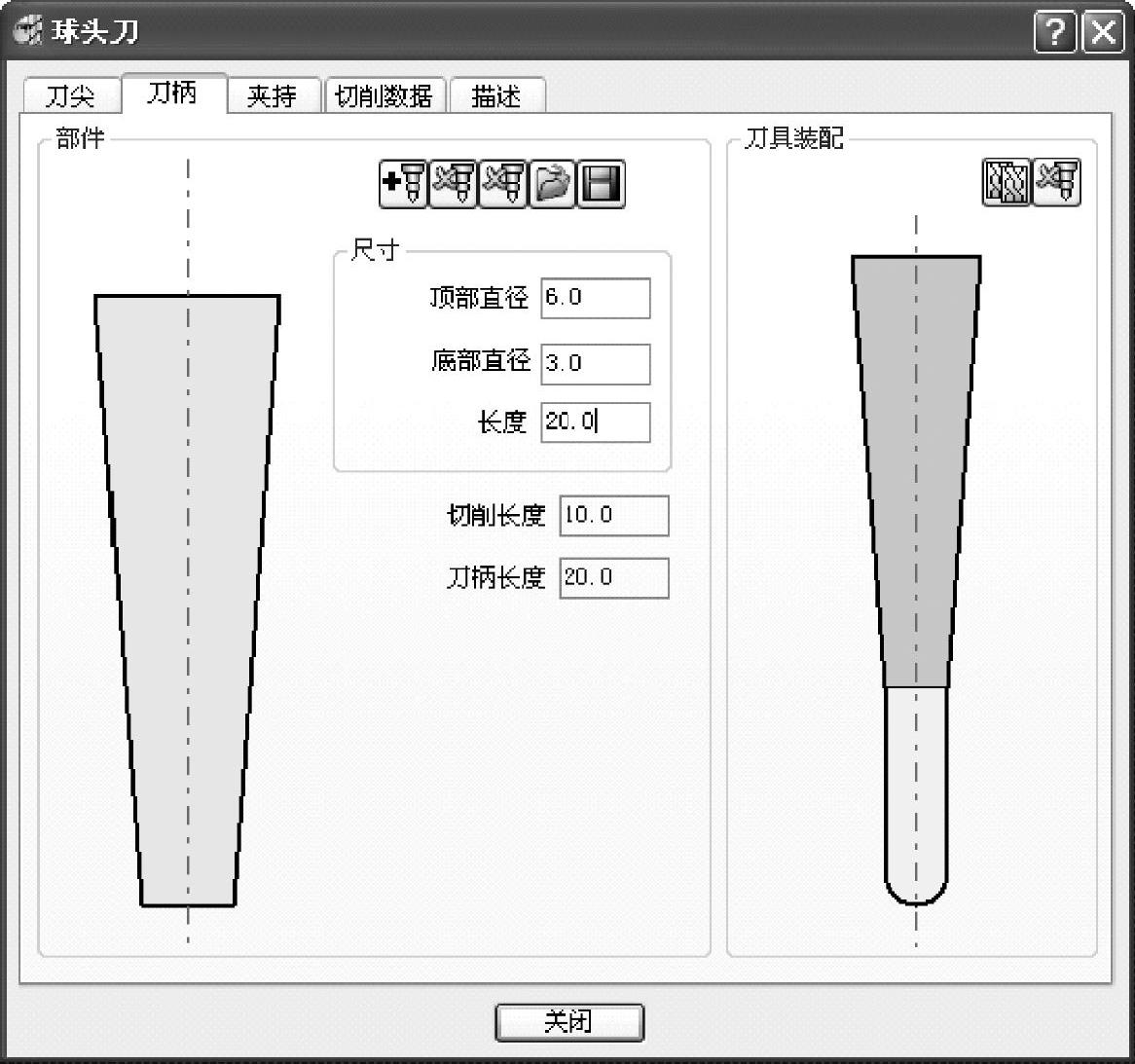

图5-39 设置刀柄的参数

单击“夹持”标签,再单击“增加夹持部件”图标978-7-111-42229-7-Chapter05-46.jpg,设置“底部直径”为“12”,“顶部直径”为“16”,“长度”为“30”,“伸出”长度为“45”,如图5-40所示。单击“关闭”按钮,确定刀具的创建。

在左下角的刀具栏中选择“创建”→“球头刀”选项,在弹出的“球头刀”对话框中进行设置,“名称”为“D6R3”,“直径”为“6”,“长度”为“45”;单击“夹持”标签,增加夹持部件,设置“底部直径”为“12”,“顶部直径”为“16”,“长度”为“30”。单击“关闭”按钮,确定刀具的创建。

在左下角的刀具栏中选择“创建”→“刀尖圆角端铣刀”选项,在弹出的“刀尖圆角端铣刀”对话框中进行设置,“名称”为“D15R3”,“直径”为“15”,“刀尖半径”为“3”,“长度”为“75”。关键:由于本零件加工的凹槽部分深度较大,因此须按实际尺寸创建刀具的刀柄与夹持器,可以在编程时考虑夹持器与零件侧壁的干涉。
