创建工件几何体

单击“创建”工具栏中的“创建几何体”图标,创建铣削几何体的“名称”为“MILL½GEOM”,单击图标,指定“位置”的“几何体”为“MCS½MILL”,如图7-84所示。单击“确定”按钮,系统弹出“铣削几何体”对话框,如图7-85所示。单击“指定部件”图标,选取实体为部件几何体,如图7-86所示。

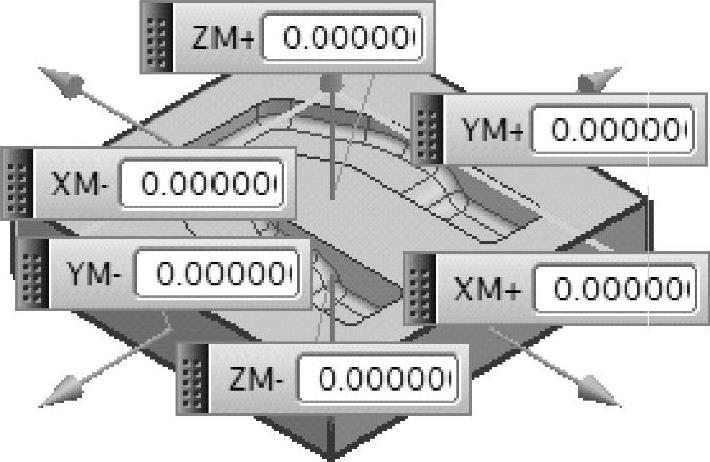

再单击“指定毛坯”图标,选择“包容块”方式创建毛坯,如图7-87所示。连续单击鼠标中键,完成几何体的创建。

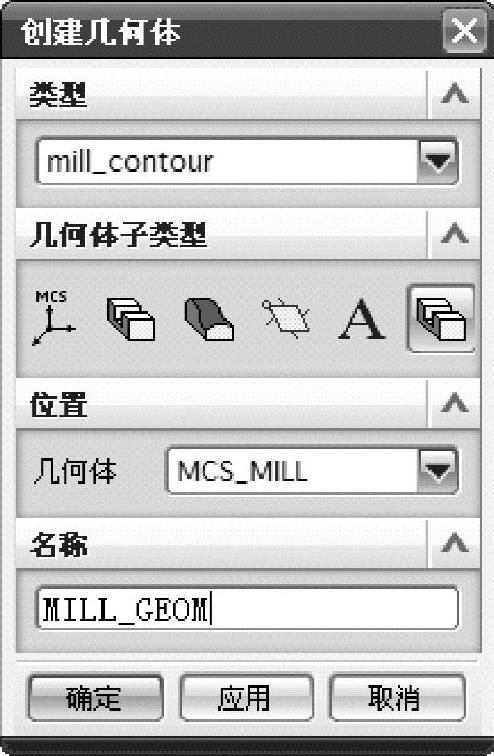

图7-84 “创建几何体”的设置

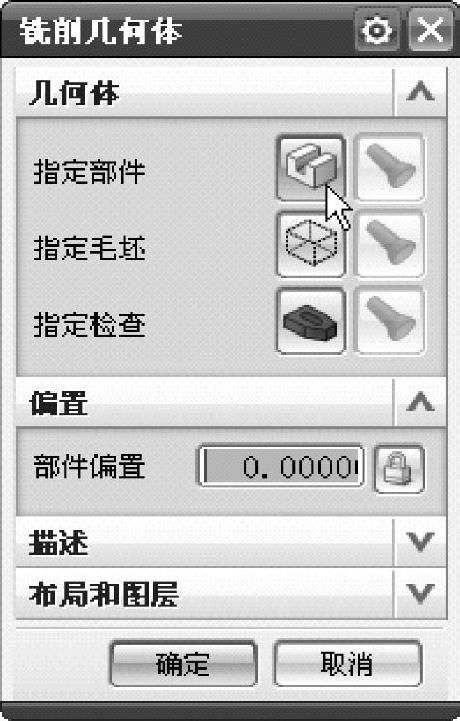

图7-85 “铣削几何体”的设置

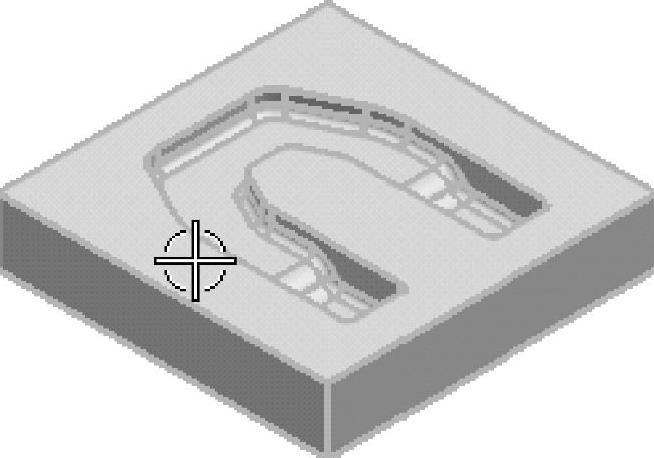

图7-86 指定部件

图7-87 指定毛坯
