7.2.3 空间范围

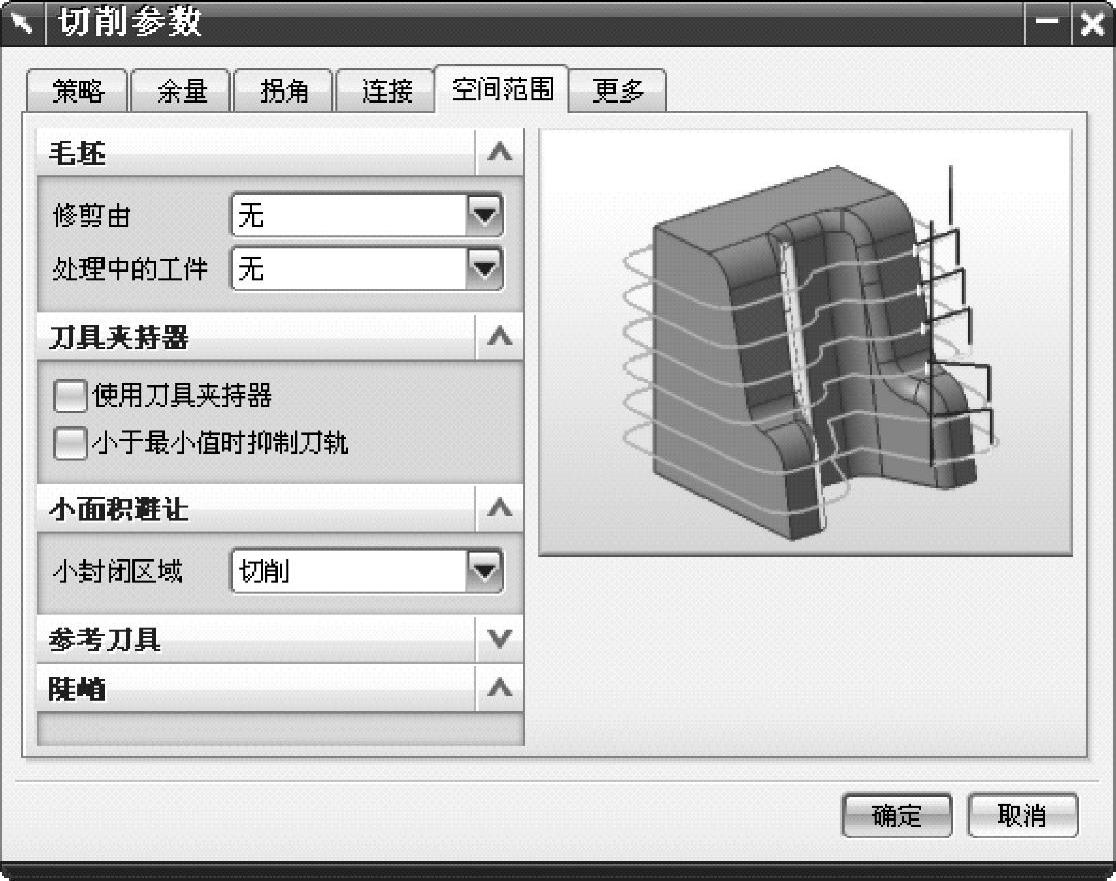

加工范围主要是通过几何体来定义的,“空间范围”选项则可以用非几何体的方法进一步限定加工范围。“空间范围”的选项卡对话框如图7-5所示。
图7-5 “空间范围”的选项卡对话框
1.处理中的工件
可以在型腔铣中自动计算并切削前一个工序残留下来的工件材料,包含三个选项。
(1)无 不使用处理中的工件,使用现有的毛坯几何体,或切削整个型腔。
(2)使用3D在同一几何体组中使用先前工序的3D IPW几何体;选择这一方式必须在几何体组中定义毛坯几何体。
(3)使用基于层 在同一几何体组中使用先前型腔铣和深度加工工序的切削区域,它比3D IPW更快,通常也更规则。

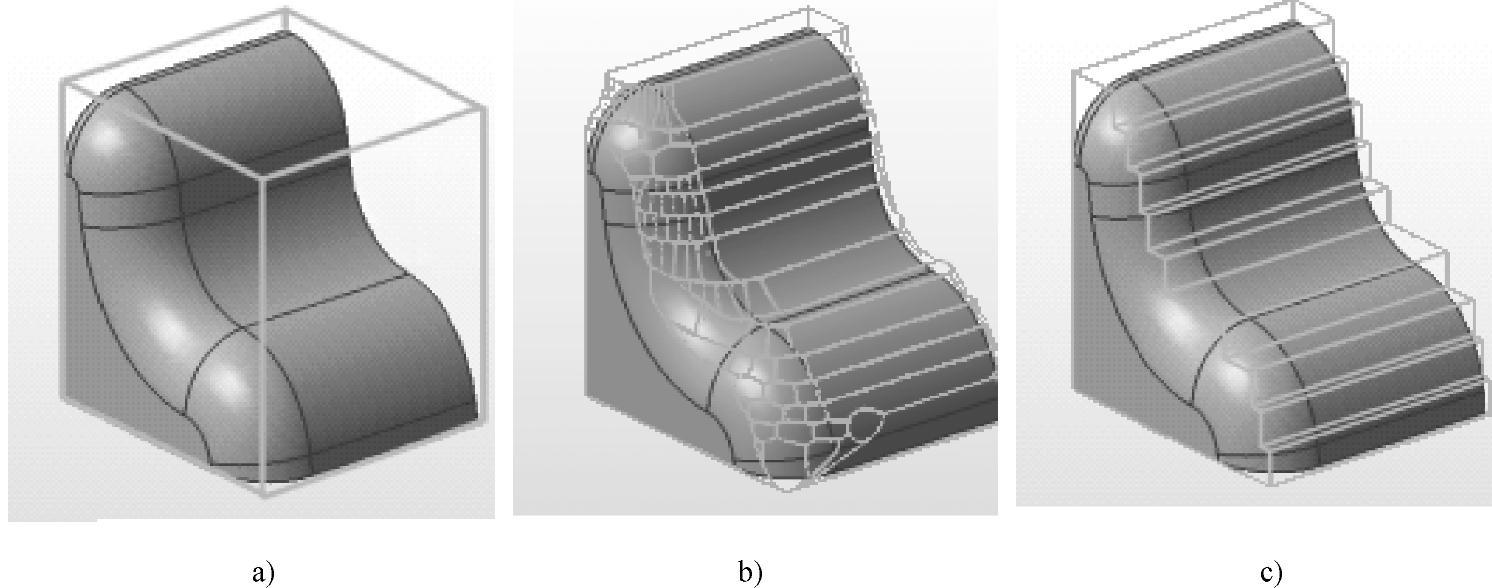

图7-6所示为在“处理中的工件”中不同选项的示意图。
2.使用刀具夹持器
夹持器在“刀具定义”对话框中被定义为一组圆柱或带锥度的圆柱,使用刀具夹持器的定义确保刀轨不会有夹持器发生碰撞。
图7-6 在“处理中的工件”中不同选项的示意图
a)无b)使用3D c)使用基于层
创建“型腔铣”工序,打开“使用刀具夹持器”选项,如果系统检测到刀具夹持器和工件间发生碰撞,则不会切削发生碰撞的区域。所有后续的型腔铣工序必须使用“基于层的IPW”选项,才能移除这些未切削区域。
打开“使用刀具夹持器”选项后,有“IPW碰撞检查”选项,用于指定是否检查刀具夹持器与IPW(处理中的工件)碰撞。
在深腔加工中,由于刀具长度不足,可能会发生刀具夹持器与工件碰撞的情况,此时可以打开“使用刀具夹持器”选项来避免。使用这一选项时,一定要创建与实际使用完全一致的刀具夹持器。
3.小于最小值时抑制刀轨
允许控制工序仅移除少量材料时是否输出刀轨。关闭“小于最小值时抑制刀轨”选项,则输出所有刀轨;打开该选项时,刀轨上移除量小于指定量的任何段均受到抑制而不再输出,仅在较大的切削区域中生成刀轨,但需要指定“最小体积百分比”。
4.小面积避让
“小面积避让”选项是确定很小的封闭区域的处理方式。选择“忽略”选项时,将不加工面积小于指定大小的切削区域;选择“切削”选项时,则加工所有区域。图7-7所示为使用“小面积避让”选项的示例。
在零件上有孔或者很小的凹槽,使用不具备端铣能力的刀具进行加工时,为避免刀具受挤,应将“小封闭区域”选项设置为“忽略”。
5.参考刀具
要加工上一个刀具未加工到的拐角中剩余的材料时,指定前一刀具错过的拐角中的剩余材料。软件计算指定的参考刀具剩下的材料,为当前工序定义的切削区域。
通常在参考刀具的下拉列表中直接选择刀具。选择刀具后,需要指定“重叠距离”,将待加工区域的宽度沿切面延伸指定的距离,以确保完全去除残余材料。
前面的加工选择相对较大的刀具进行加工,则在角落上会有剩余材料;选择的刀具底圆角半径较大,则会在壁和底面之间有剩余材料。只对这一部分材料进行加工时,需要指定参考刀具,将生成的刀路限制在拐角区域内。
6.陡峭
可以区别陡峭程度,只加工陡峭的壁面。“陡峭空间范围”设置为“无”选项时,整个零件轮廓将被加工。“陡峭空间范围”设置为“仅陡峭的”选项时,只加工陡峭度大于指定陡峭角度的区域,不加工非陡峭区域。
图7-7 使用“小面积避让”选项的示例
