3.3.2  HSK工具系统的型号规格

根据DIN标准,HSK工具系统有A、B、C、D、E、F六种型号,图3-29所示为HSK不同型号的刀柄结构示意图。HSK工具系统总共有35个规格(表3-4)。不同型号所允许的规格范围也有所不同,HSK40A、HSK40E、HSK63E的极限转速可达到42000r/min、55000r/min、32500r/min。

图3-29 HSK不同型号的刀柄结构示意图

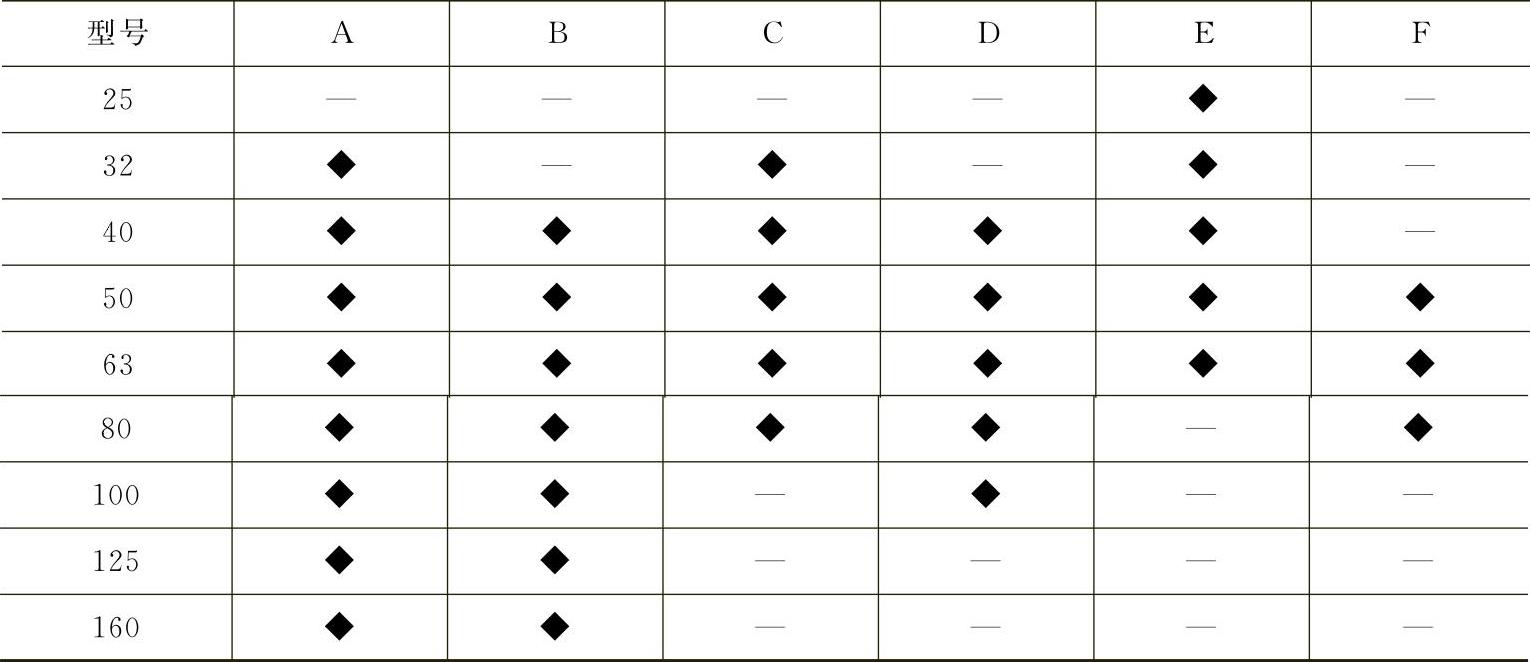

表3-4 HSK规格分布

A、C、E型和B、D、F型刀柄主要的差别在于驱动槽的位置、换刀时抓夹的位置、切削液通道以及法兰面的面积大小。如A型是由锥柄端面的两个驱动键槽传动转矩、法兰上带有两个用于刀库的键槽与定位槽,而且通过中心和轴向冷却管路供应切削液,适用于自动换刀的机床。A、B型刀柄主要用于带有自动换刀装置机床的中、高速加工;C、D型刀柄主要用于采用手动换刀的中、高速加工;而E、F型刀柄由于无任何槽和切口的对称结构,动平衡性较好,因此适用于超高速加工。
