3.笔式加工

笔式加工的作用类似于传统加工中的清角,但传统加工的清角通常在精加工结束后进行,而笔式加工属于粗加工后的半精加工,其目的是事先去除在笔式加工应用场合精加工环节中无法切除的尖角处过多余量,为后续的精加工做准备。存在内角和凹槽的工件,为了保持恒定的切削载荷,在精加工之前需要进行笔式加工。

笔式加工可以采用残留模型的方式以定义局部余量过大的区域;也可以将粗加工中由大直径刀具加工后留下的内角凹槽与当前刀具所能加工区域进行比较,得出笔式加工区域,再采用相应的步骤以去除该部分余量。图4-24所示为利用笔式加工去除内角残留余量示例。

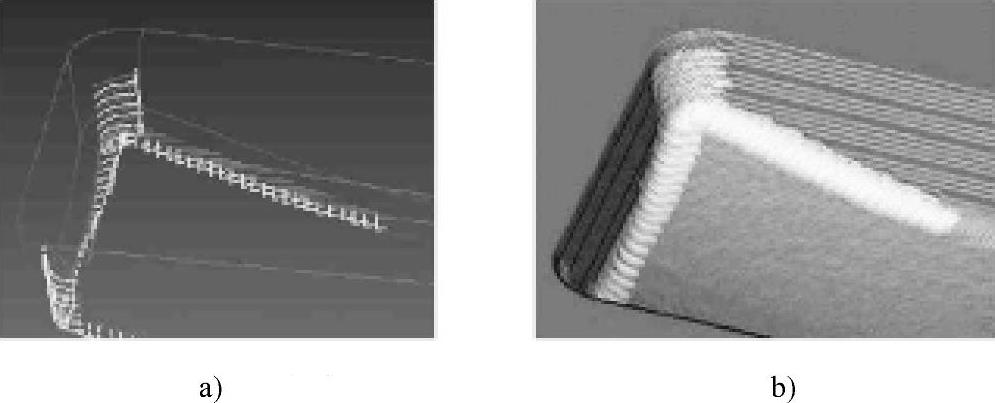

图4-24 利用笔式加工去除内角残留余量示例

a)笔式加工走刀轨迹 b)笔式加工切削效果
