7.曲面流线加工

曲面流线加工刀具轨迹沿某曲面的曲面坐标系的U向或V向的曲面流线方向生成,可以得到沿曲面伸展特定的加工轨迹,如图4-31所示。

精加工的基本要求是要获得很高的精度、光滑的零件表面质量,轻松实现精细区域的加工,如小的圆角、沟槽等。高速精加工策略必须保证切削过程光顺、稳定,确保能快速切除工件上的材料,得到高精度、光滑的切削表面。

数控编程也要考虑几何设计和工艺安排,在使用CAM系统进行高速加工数控编程时,除刀具和加工参数根据具体情况选择外,加工方法的选择和采用的编程策略就成为了关键。一名出色的使用CAD/CAM工作站的编程工程师应该,同时也应是一名合格的设计师与工艺师,他应对零件的几何结构有一个正确的理解,具备对于理想工序安排以及合理刀具轨迹设计的知识和概念。

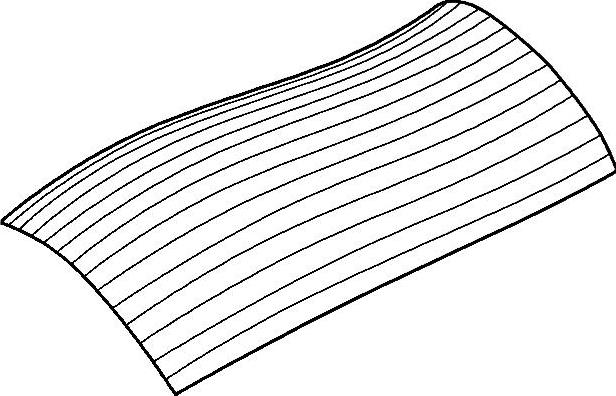

图4-31 曲面流线加工
