7.4.1 非切削移动
固定轴曲面轮廓铣的非切削移动包括进刀、退刀、转移/快速、避让与更多五个选项卡。“进刀”选项卡中没有封闭区域的进刀设置,如图7-27所示。
1.进刀
固定轴曲面轮廓铣的进刀类型有12个选择,如图7-28所示,可以定义不同的进刀形式以及方向,其对应的示意图如图7-29所示。在高速加工中,可以选择圆弧方式的进刀,以平缓地进入切削。

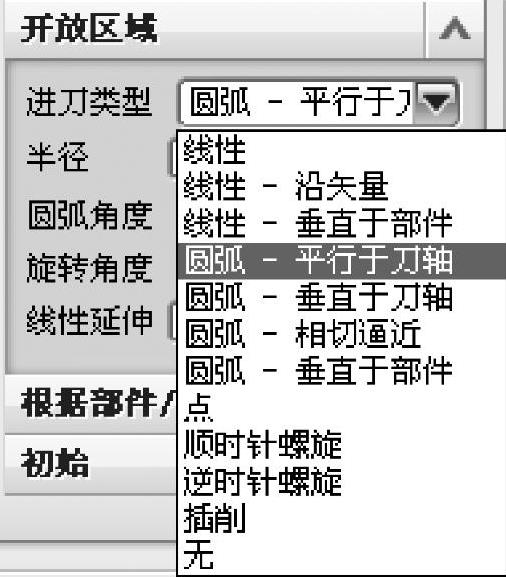

图7-28 进刀类型
2.转移/快速
固定轴曲面轮廓铣的“转移/快速”选项卡对话框如图7-30所示。可以设置“区域之间”“区域内”“初始的和最终的”等不同工作状态下的进、退刀方法。
“区域距离”选项指定划分区域内或者区域之间的两个刀位点之间的距离值,大于区域距离的两个刀位点将采用区域之间的转移方法,而小于区域距离的将采用区域内的转移方法。

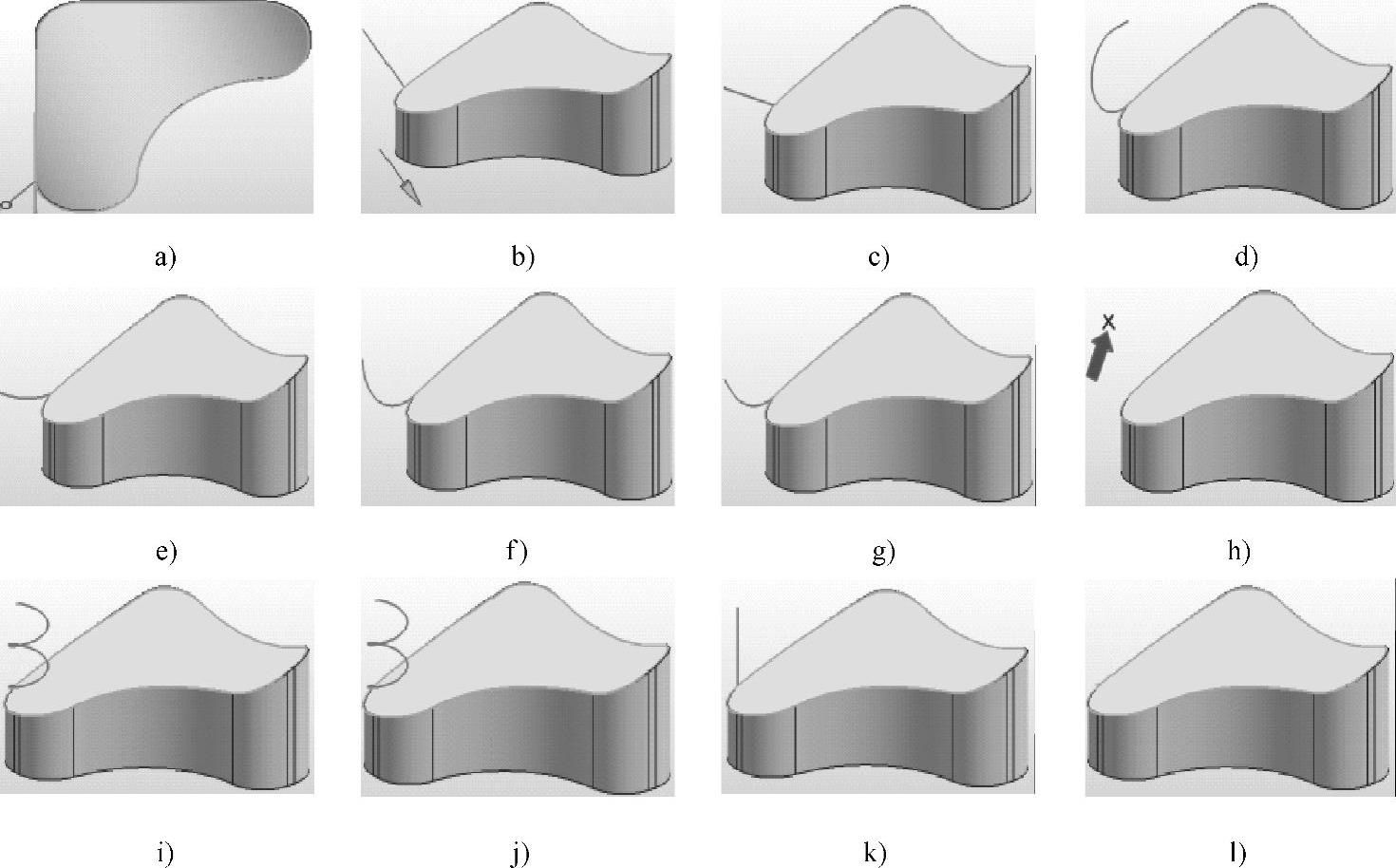

图7-29 进刀类型示意图
a)线性 b)线性-沿矢量 c)线性-垂直于部件 d)圆弧-平行于刀轴 e)圆弧-垂直于刀轴
f)圆弧-相切逼近 g）同弧-垂直于部件 h）点 i）顺时针螺旋 j）逆时针螺旋 k）插削 l）无

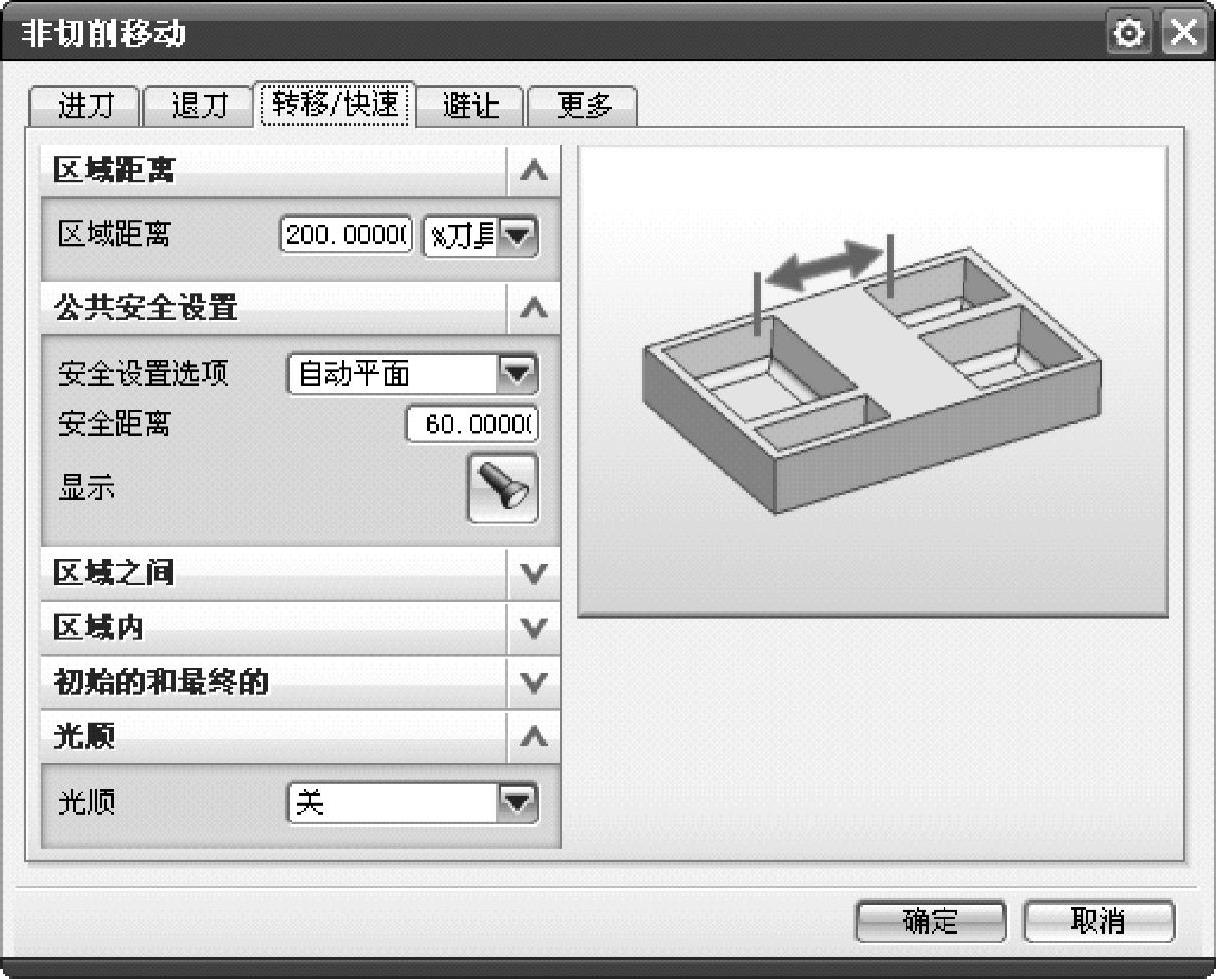

图7-30 “转移/快速”选项卡对话框
“公共安全设置”选项设置通用的安全设置,如安全平面,可以采用继承的方法采用坐标系中设定的安全设置。
“区域之间”与“区域内”都可以定义三个运动设置,即逼近、离开与移刀,如图7-31所示。“初始的和最终的”可以定义逼近与离开运动。

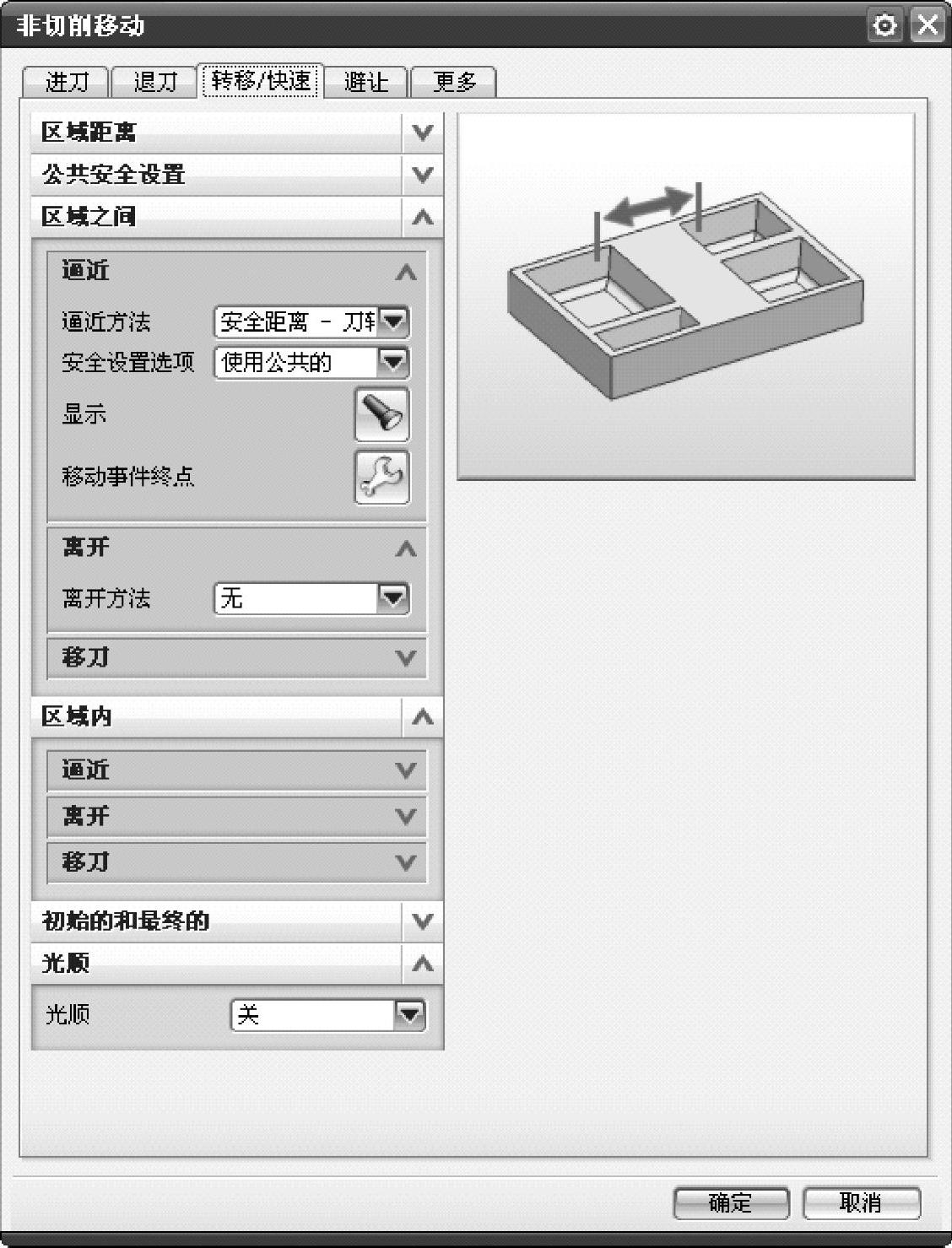

图7-31 “区域之间”和“区域内”选项
“逼近”指定从快速运动到进刀点之间的运动,逼近方法有七个选项,如图7-32所示。通常选择“安全距离-刀轴”以保证安全。
“离开”指定退出切削后的运动方法,离开方法与逼近方法选项相同。
“移刀”运动指定一个路径完成后进入下一切削路径时的运动方法,可以选择四种设置方法,如图7-33所示。
“光顺”选项决定是否在快速移动的路径拐角作一个指定光顺半径的圆角过渡。图7-34所示为打开“光顺”选项的路径示意图。

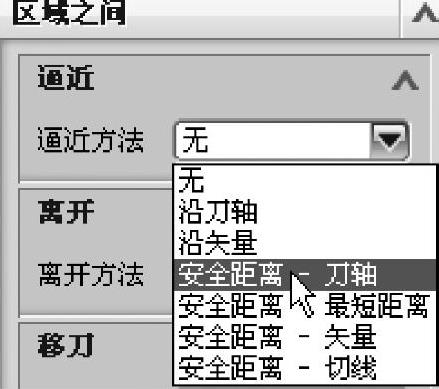

图7-32 “逼近方法”选项

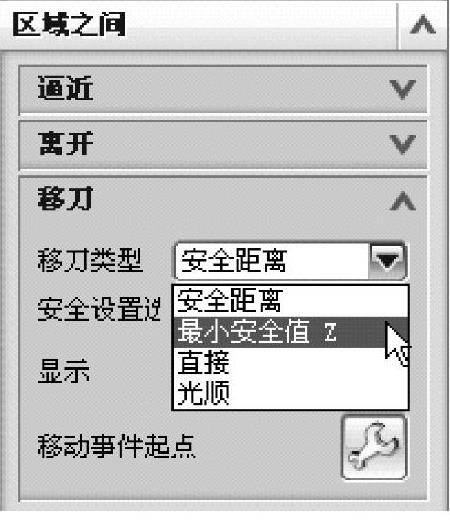

图7-33 “移刀类型”选项

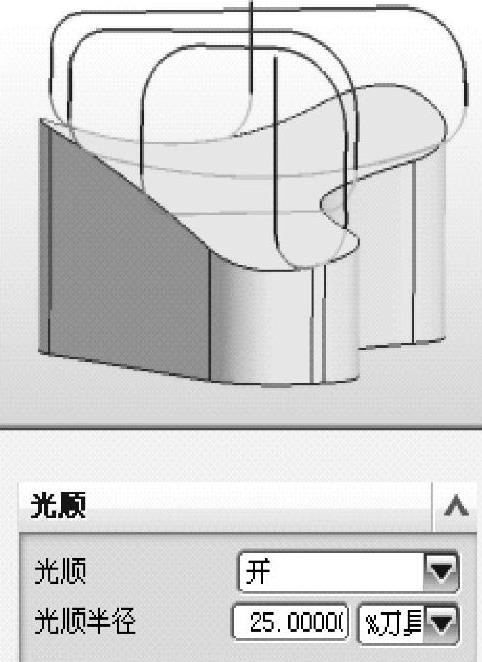

图7-34 “光顺”选项
