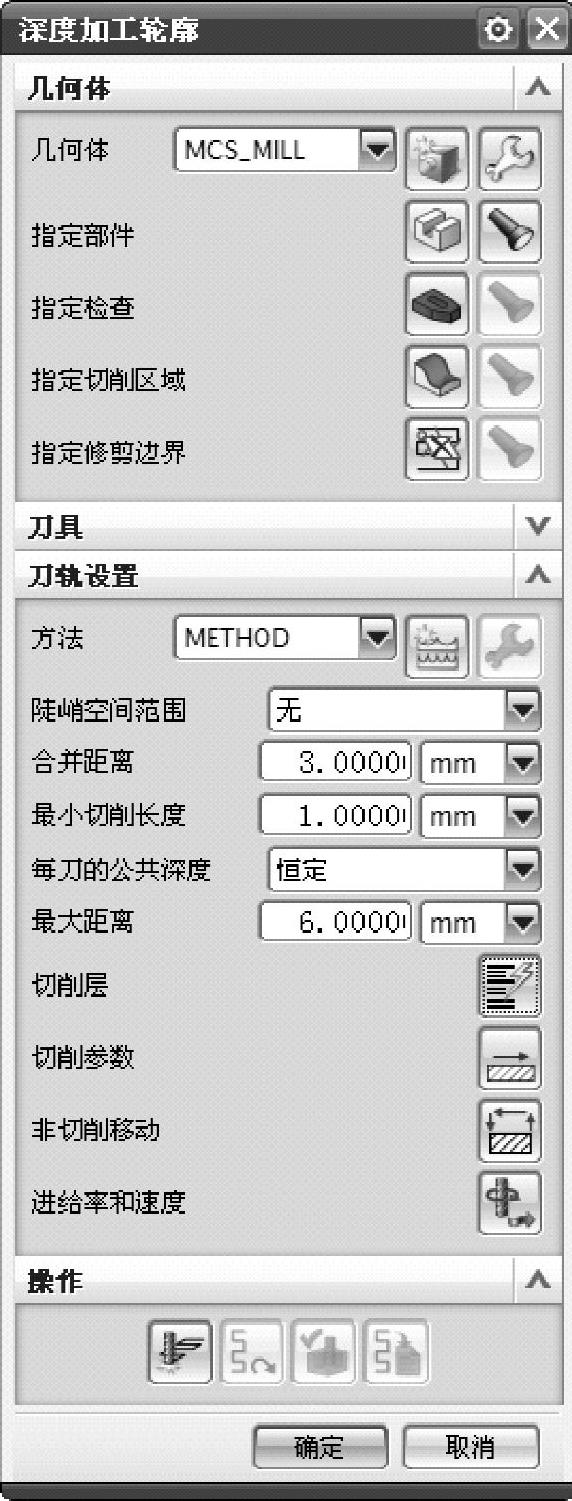

图7-20 “深度加工轮廓”对话框

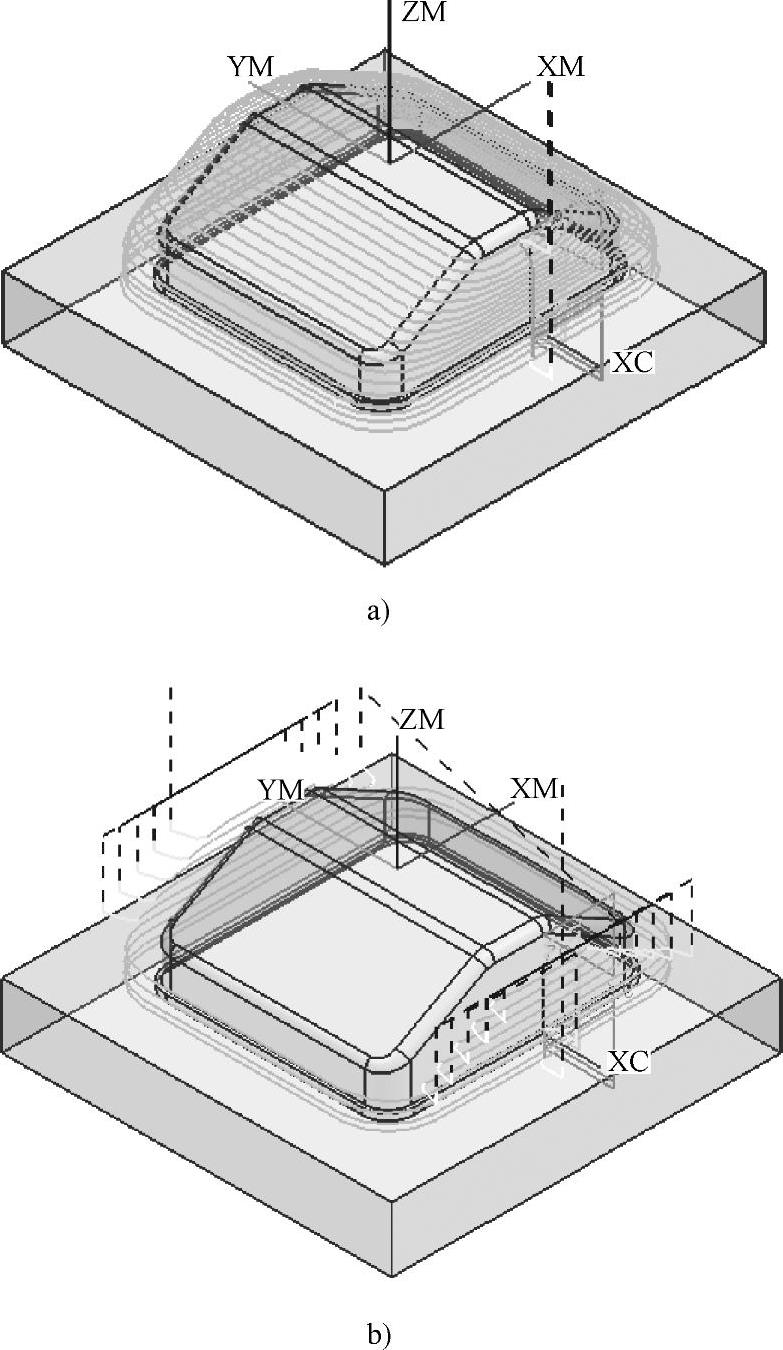

图7-21 陡峭空间范围
a)无 b)仅陡峭的:65
深度加工轮廓(图7-20)与型腔铣中指定为轮廓铣削的最大差别在于,深度加工轮廓可以区别陡峭程度,只加工陡峭的壁面。“陡峭空间范围”可以选择“无”或“仅陡峭的”。
(1)无整个零件轮廓将被加工,如图7-21a所示。
(2)仅陡峭的需要指定角度。只加工陡峭度大于指定陡峭角度的区域,不加工非陡峭区域,图7-21b所示为指定陡峭角度为“65”产生的刀轨。
