残留材料的判定

在需要多次加工的情况下,每次加工都应基于上次加工的结果,即通过比较前次加工后的工件模型和理想工件模型,决定后序加工的区域。

对二维加工残留区域的判定,可以通过比较上次加工区域和本次加工区域,对二者进行集合运算,过滤出两次加工之间的残留区域,编程时指定相应偏置的余量即可。

对于基于实体的三维加工残留余量判定则要复杂一些,需要比较粗加工结果实体和按精加工余量向外偏置后的理想工件实体,采用近似于布尔减运算的方法来确定二者之间的差异,以得到需要去除的残留材料。图4-22a所示为某模具型腔按层距5mm、精加工余量1mm等高粗加工结果,图4-22b显示了粗加工结果与按最终轮廓向外偏置1mm余量的残留材料。

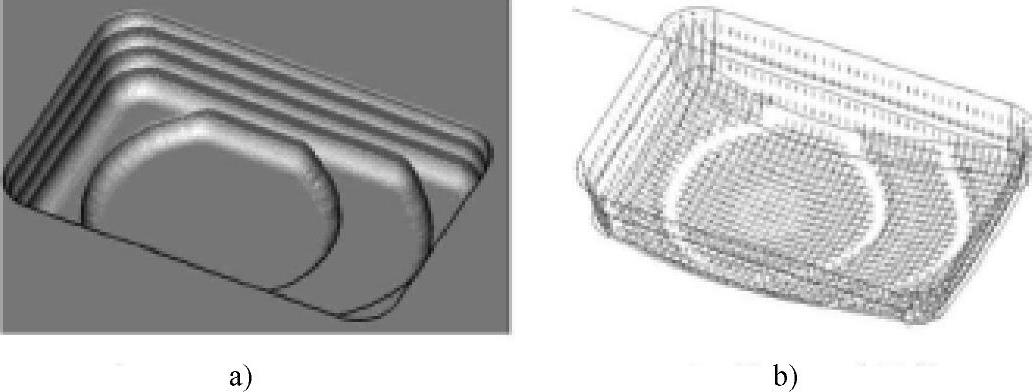

图4-22 粗加工结果与残留材料

a)粗加工后的结果 b)残留余量网格
