2.应用模板

应用模板创建程序或刀路轨迹可以快速地创建所需的程序,创建的程序一般仅需要重新选择加工对象即可,其步骤如下:

在“程序管理器”中选择要创建的程序位置,右击,在弹出的快捷菜单上单击“应用模板”选项,系统弹出“加工模板”对话框,在对话框的模板文件列表中选择一个模板文件,单击确认按钮即可创建了一个新的加工程序,如图6-46所示。同样的方法也适用于刀路轨迹的创建,创建的刀路轨迹将包含模板文件中的所有加工程序。

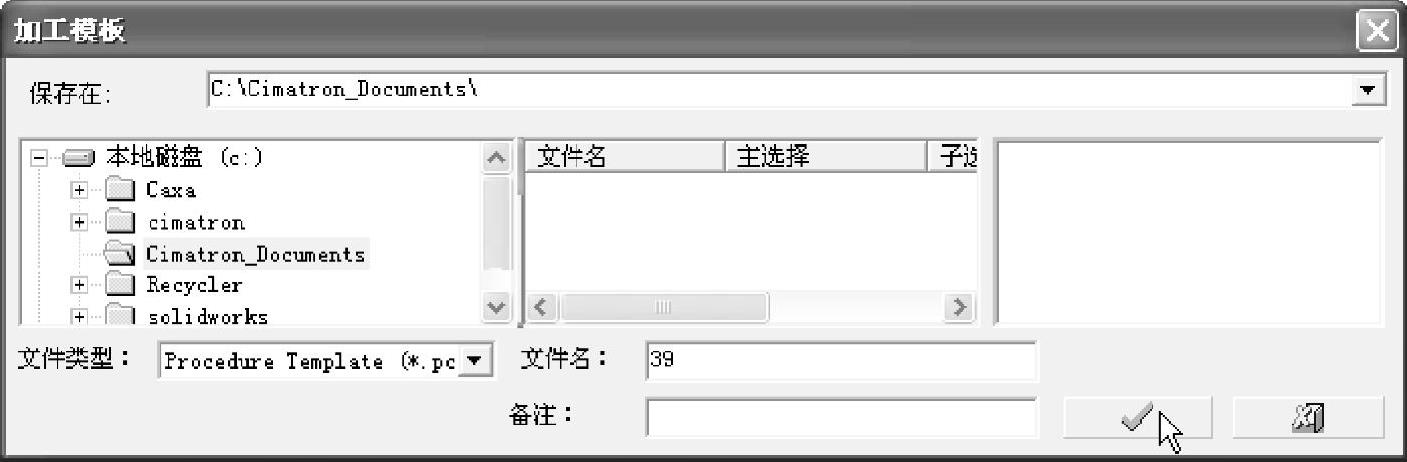

图6-45 “加工模板”对话框

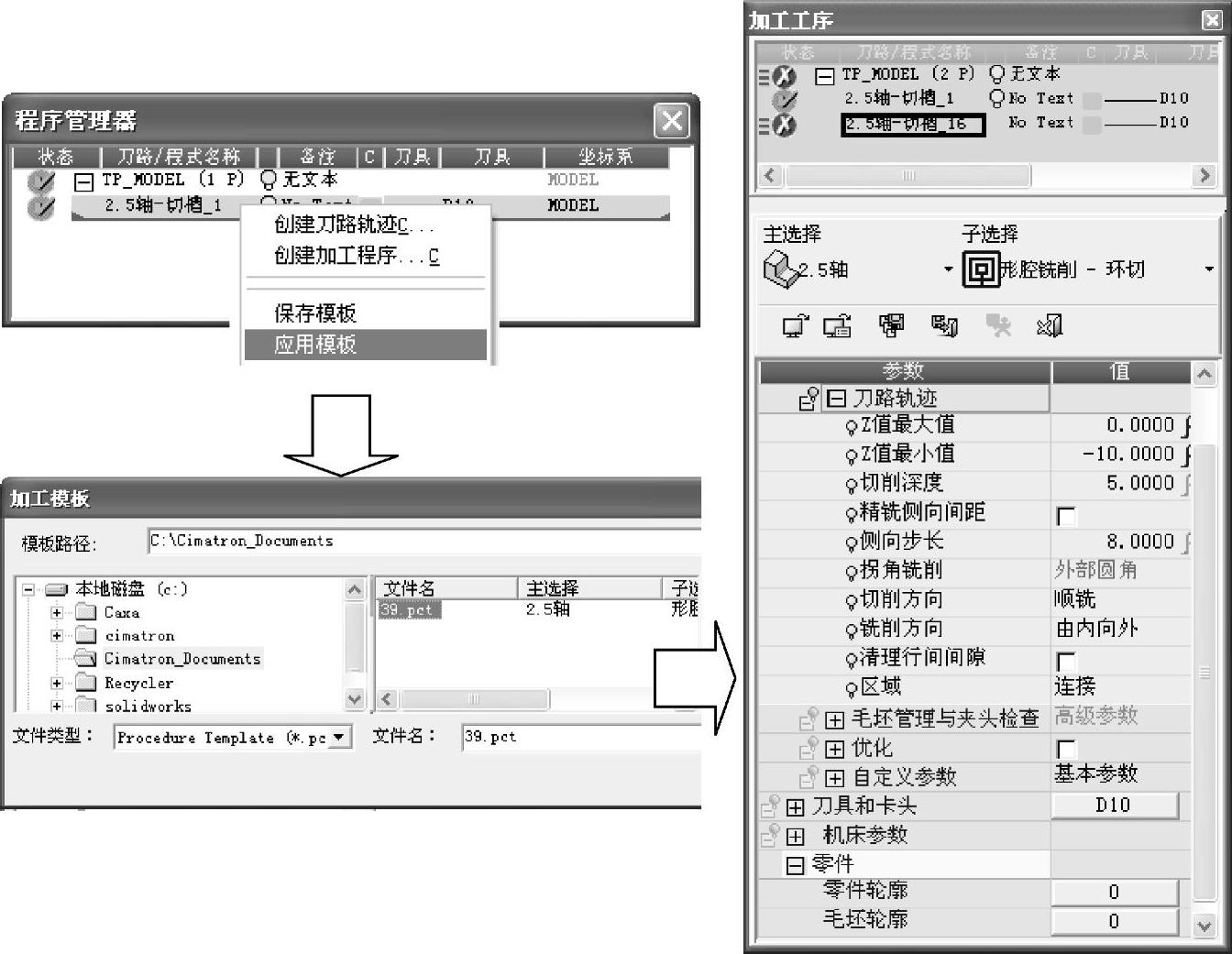

图6-46 应用模板

在“程序管理器”中选择一个程序后,单击主菜单的“加工-工具”→“模板”→“修改”,在弹出的“加工模板”对话框中选择模板文件,即可将模板文件中的加工程序代替当前的加工程序。

执行运算通过该模板生成的所有程序,即生成所有的刀路。对于生成的程序再进行检验,并可以进行切削模拟与后处理。

通过设置编程模板进行数控加工的程序编制,可以借鉴已有的工艺设计经验和经实践验证工艺参数,在此基础上快速地生成零件对应加工特征的合理加工参数,帮助工艺人员快速地完成零件的数控编程。通过编程模板的设置和完善,可以实现工艺与编程的标准化和规范化,并可以将知识进行传承,即使新手也可以应用模板编制出高质量的数控加工程序。
