创建半精加工的刀具路径

单击主工具栏上的“刀具路径策略”图标,弹出“新的”对话框,在“三维区域清除”标签中选择“偏置区域清除模型”选项。

打开“偏置区域清除[模型加工]”的对话框,进行如图5-51所示的参数设置。“刀具”选择为“D6R3”;“余量”为“0.2”,“行距”为“1”,“下切步距”为“0.5”。

设置“Z轴下切”的“类型”为“斜向”;在“高速加工”选项框中勾选“轮廓光顺”复选框,“连接”设置为“光顺”,勾选“光顺余量”复选框,“摆线移动”选择为“无”。

勾选“残留加工”复选框,指定“刀具路径”为“Rough”,单击“应用”按钮,计算生成半精加工的刀具路径,如图5-52所示。

图5-48 “斜向选项”的设置

图5-49 粗加工的刀具路径

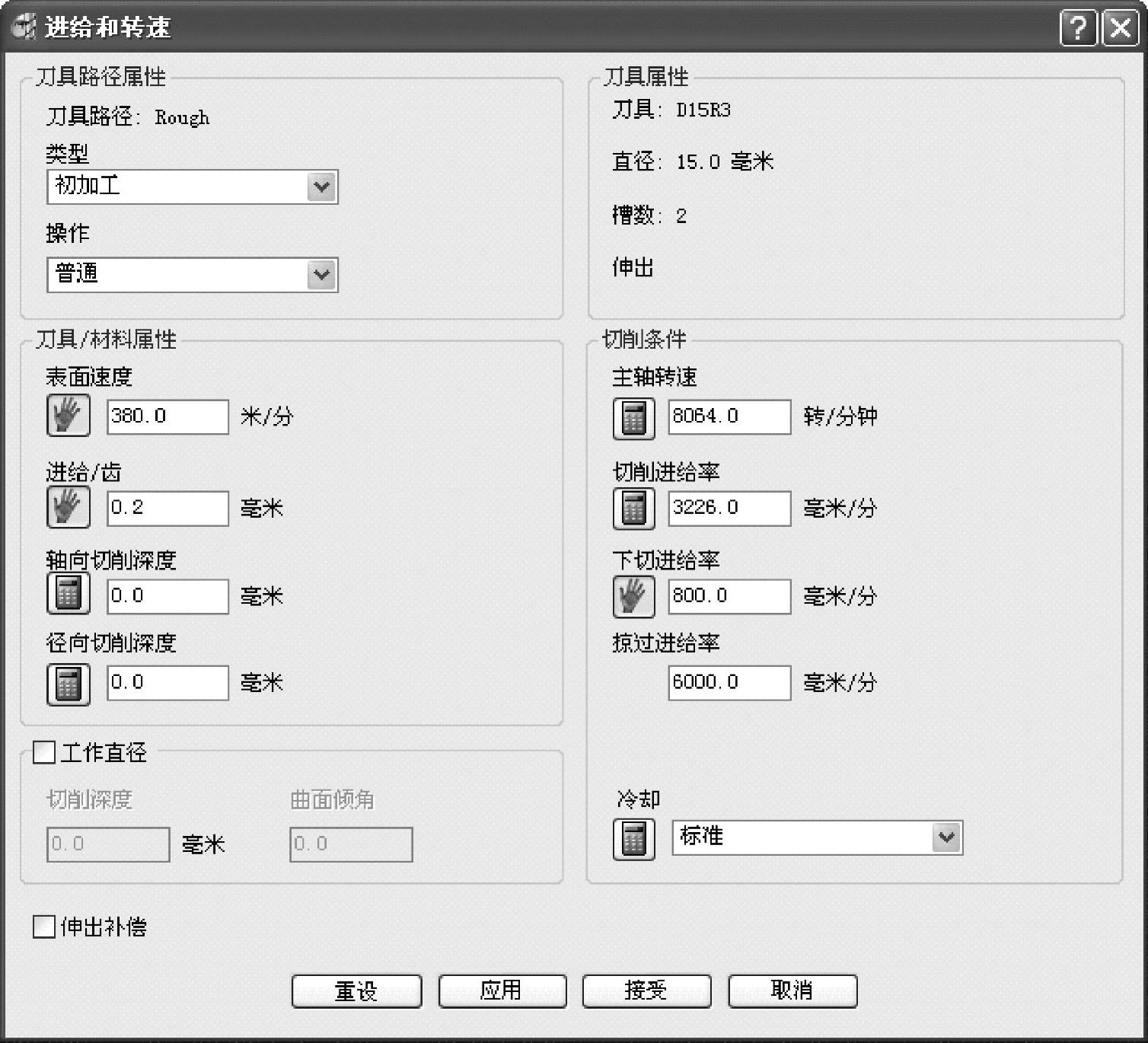

图5-50 粗加工时“进给和转速”的设置

关键:半精加工时,使用残留加工方式进行二次开粗。
