设置切削参数

在“工序”对话框中,单击图标,系统进入“切削参数”对话框的设置。打开“策略”选项卡,参数的设置如图7-97所示。

单击“切削参数”对话框中的“余量”标签,打开“余量”选项卡,按图7-98所示设置部件参数,“部件侧面余量”为“0.1”;内、外公差值为“0.01”。

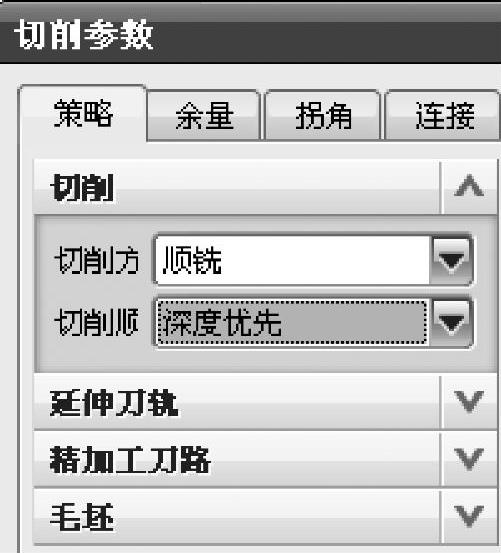

图7-97 “剩余铣”的“策略”设置

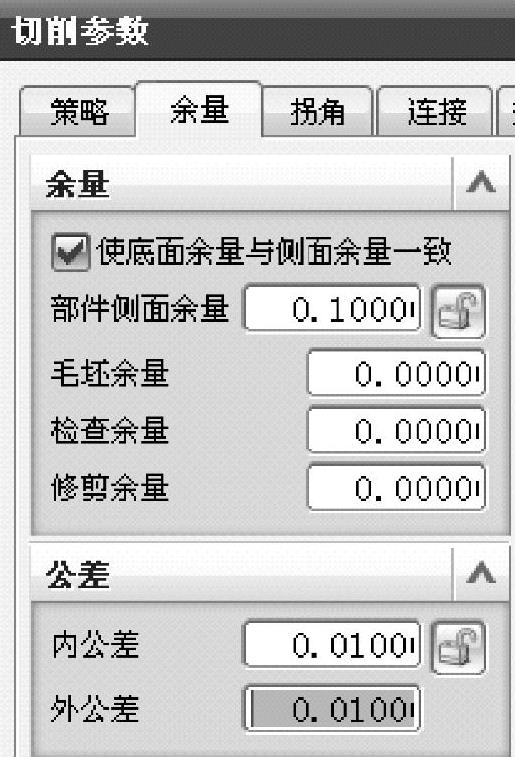

图7-98 “剩余铣”的“余量”设置

单击“切削参数”对话框中的“拐角”选项卡,按图7-99所示设置各选项参数,“光顺”为“所有刀路”;“减速距离”为“当前刀具”。关键:进行拐角设置时,将所有刀路作光顺,并在圆角处作减速处理,防止刀路方向的突变与切削载荷的剧变。

单击“切削参数”对话框中的“连接”选项卡,按图7-100所示设置各选项参数,“开放刀路”为“变换切削方向”。关键:开放刀路作“变换切削方向”,避免过多的抬刀次数。

设置完成后单击“确定”按钮,完成“切削参数”的设置,返回“工序”对话框。
