7.2.1  摆线设置

在型腔铣的切削模式选择中,可以选择“摆线切削”,使用摆线方法可以在窄槽加工或初始切削中的全刀宽切削部位,产生回旋的刀路,避免全刀宽的切削,从而保持相对稳定的切削载荷。

选择“切削模式”为“摆线”时,切削参数的策略可以进行摆线设置。摆线设置用于控制摆线切削的刀轨形状。

“刀路^[1]方向”为“向内”时,只有“摆线宽度”一个选项。而“刀路方向”为“向外”时,包括有“摆线宽度”“最小摆线宽度”“步距限制%”“摆线向前步长”选项,如图7-1所示,各参数含义如图7-2所示。

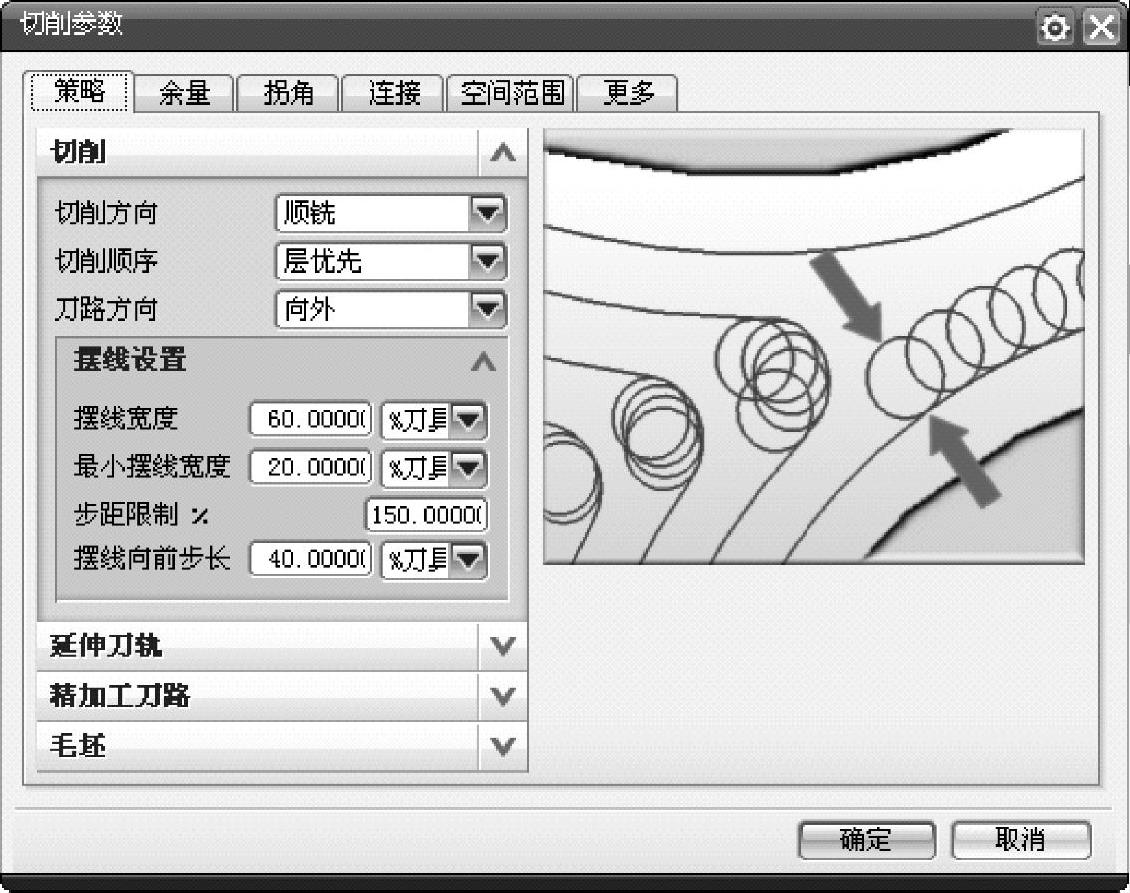

图7-1 摆线设置切削参数

(1)摆线宽度 是在刀轨中心线处测量的摆线圆的直径。

(2)最小摆线宽度 允许的摆线圆的最小直径。使用可变宽度可加大在尖角和狭槽中对刀轨的控制。

(3)步距限制% 输入实际步距可超过在主工序页面上指定的步距的最大数量。摆线环可防止出现更大的步距。

(4)摆线向前步长 摆线圆沿刀轨相互间隔的距离值。

要形成摆线切削,通常选择“刀路方向”为“向外”,从远离部件壁处开始,向部件壁方向行进。并且在参数设置时“摆线宽度”“最小摆线宽度”“步距限制%”和“摆线向前步长”的值相互作用,如果设置不合适的值,将不能产生摆线切削的刀轨。对于硬铣削,步距约为刀具直径的10%。

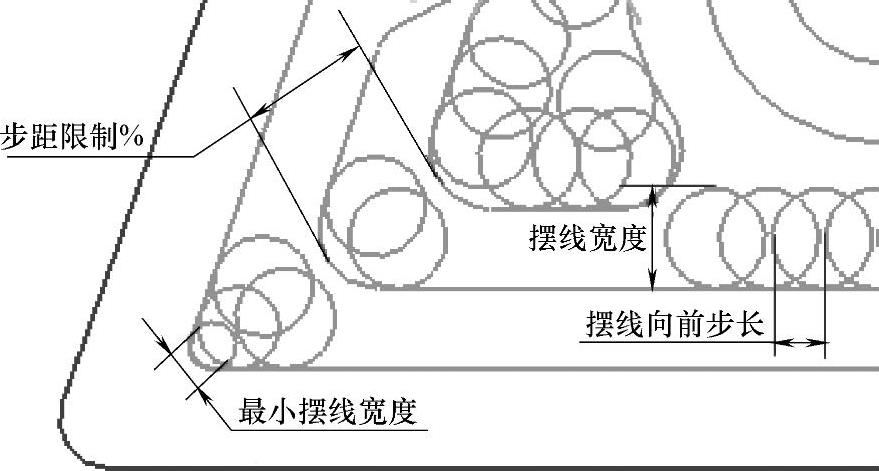

图7-2 摆线参数
