DMC105Vlinear

DMC 105 V linear是德马吉(DECKEL MAHO简称DMG)推出的一款立式精密加工中心,如图2-27所示。DMC 105 V linear所有轴都采用高动态性能的直线电动机,生产率高、精度高、轮廓尺寸精确及表面质量好仅是这款机床在创新中表现出的几个最主要的特性。DMC 105V linear带有创新的选项,如大转矩电动机驱动的B轴。这样的配置可使机床成为五轴联动加工中心。DMC 105V linear配有种类繁多的选项,可提高机床自动化的程度。

DMC 105 V linear所有轴都采用直线电动机驱动,保证了加速度可达2g,快移速度可达90m/min,这样可使生产率提高20%。为了保证机床正常运行和工件最好的表面质量,采用稳定的铸铁龙门式结构以及通过有限元分析得到的最优化的坚固床身。光栅尺直接测量系统可以保证加工时卓越的精度和精确的轮廓尺寸。在转扭矩电动机驱动的摆动轴上安装铣头及快速CNC回转工作台,保证了此加工中心的动态性和精度要求。

此加工中心为便于排屑而扩大的工作空间,以及便于操作人员接近的床身尺寸。另外,通过侧门和附加的前门可以观察到整个工作平面的情况。

DMC 105 V linear立式精密加工中心的控制系统采用Highspeed-3D的Hei-denhain iTNC 530控制系统。带15in(1in=0.0254m)彩色液晶显示器、3D软件的DMG控制面板和最新3D软件,以及ATC。轻按按钮便可以把与工件表面质量、速度和精度等要求相匹配的最佳加工参数在工件程序单自动保存。

DMG在DMC V linear的基础上开发了新型的HSC系列五轴高速立式加工中心,有HSC 20 linear、HSC 55 linear、HSC 75 linear、HSC 105 linear共四个型号,图2-28所示为德马吉HSC 20 linear五轴龙门高速立式加工中心。该机床配有数控摆动回转工作台的龙门设计,可以实现五轴联动加工,非常紧凑的2.5m²的底面和200mm/200mm/280mm的X/Y/Z轴 行程,主轴转速达42000r/min,X/Y/Z轴快移速度为40m/min,最高加速度大于2g,同时带有精密冷却装置的直线电动机及直线驱动装置,具有最高的精度、轮廓可靠性和Ra小于0.2μm的表面质量,特别适合刀具和模具制造以及石墨电极的加工使用。

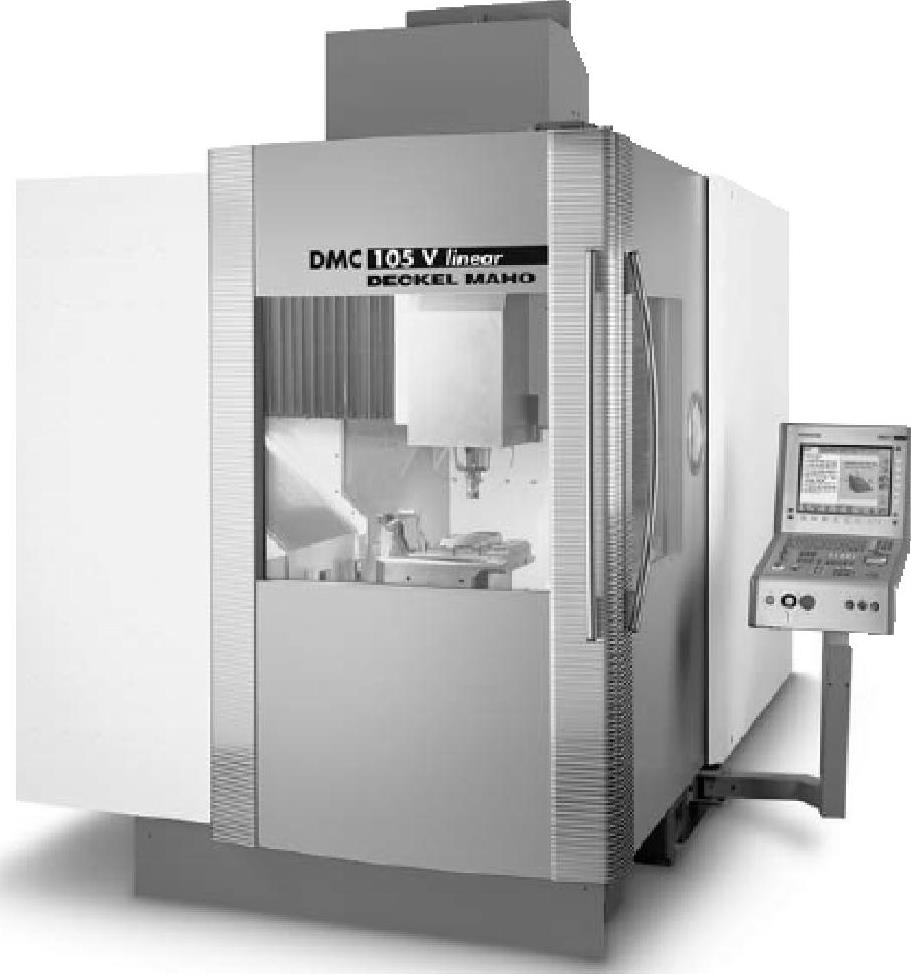

图2-27 DMC 105 V linear

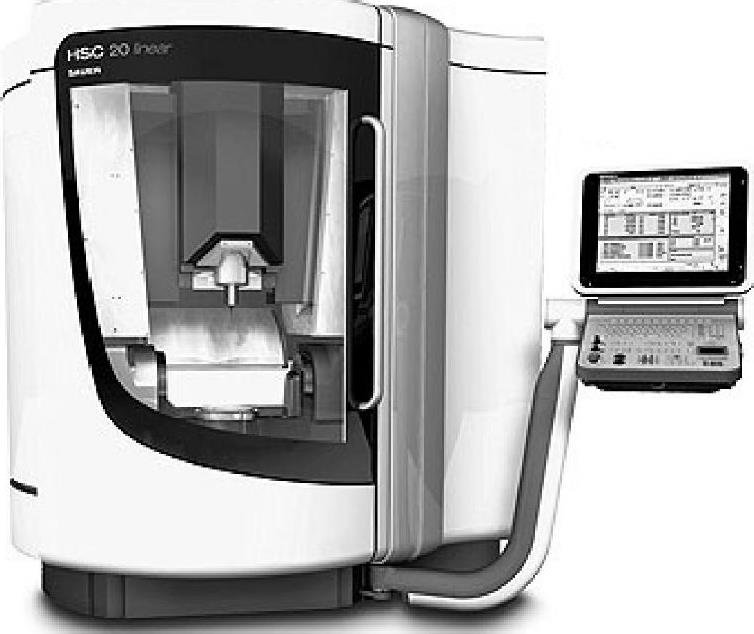

图2-28 HSC 20 linear五轴龙门高速立式加工中心
