设置非切削移动

单击“非切削移动”图标,系统弹出“非切削移动”对话框,打开“进刀”选项卡,按图7-112所示设置进刀参数,“开放区域”的“进刀类型”为“圆弧”,“半径”为刀具直径的50%。

单击“起点/钻点”选项卡,设置“重叠距离”为“1”,如图7-113所示。

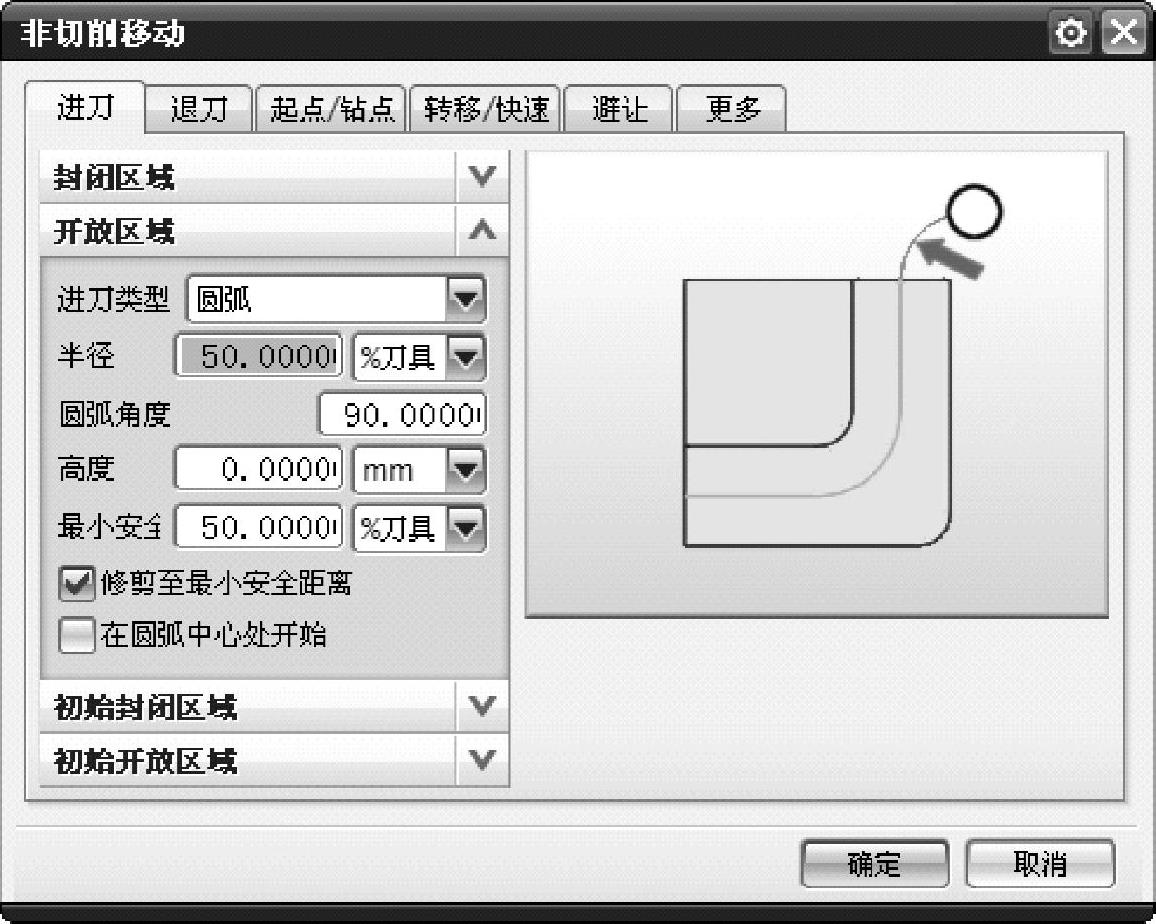

图7-112 “进刀”的设置

单击“转移/快速”选项卡,设置“区域之间”的“转移类型”为“安全距离-刀轴”,“区域内”的“转移类型”为“最小安全值Z”,如图7-114所示。

单击鼠标中键,返回“工序”对话框。

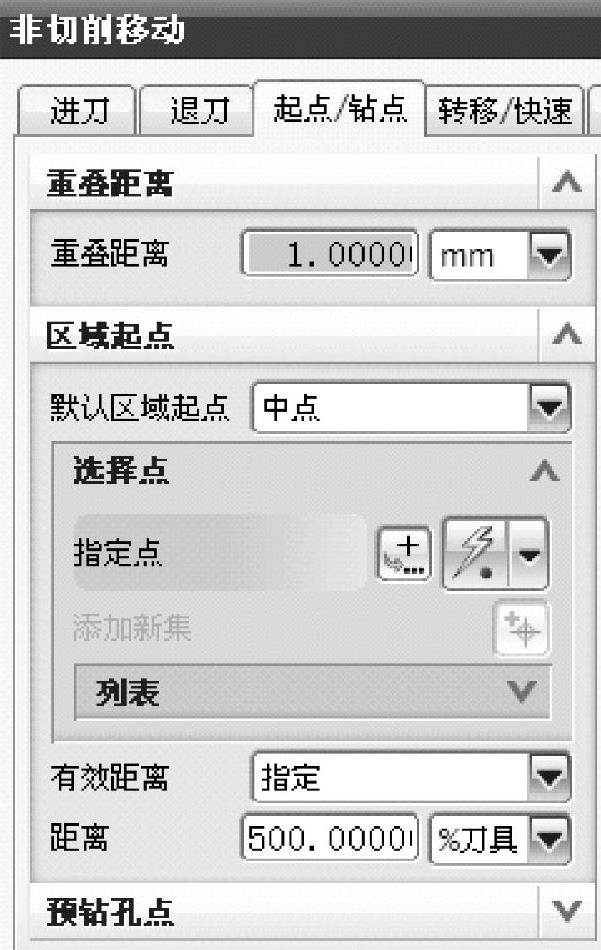

图7-113 “起点/钻点”的设置

图7-114 “转移/快速”的设置
