7.2.5 进、退刀的设置
非切削移动中的“进刀”选项用于定义刀具在切入零件时的距离和方向。
“进刀”选项卡对话框如图7-10所示,进刀分为封闭区域和开放区域,并且可以为初始封闭区域与初始开放区域设置不同的进刀方式。封闭区域是指刀具到达当前切削层之前必须切入材料的区域。开放区域是指刀具在当前切削层可以凌空进入的区域。
1.封闭区域
在封闭区域中,通常使用的进刀类型有以下几种。
(1)螺旋“进刀类型”选择为“螺旋”时,参数选项如图7-10所示,需要设置直径、斜坡角、高度等参数。进刀路线将以螺旋方式下降,生成的刀轨如图7-11所示。最小安全距离用来避免切削到零件侧壁;最小斜面长度忽略距离很小的区域,将采用插铣下刀。

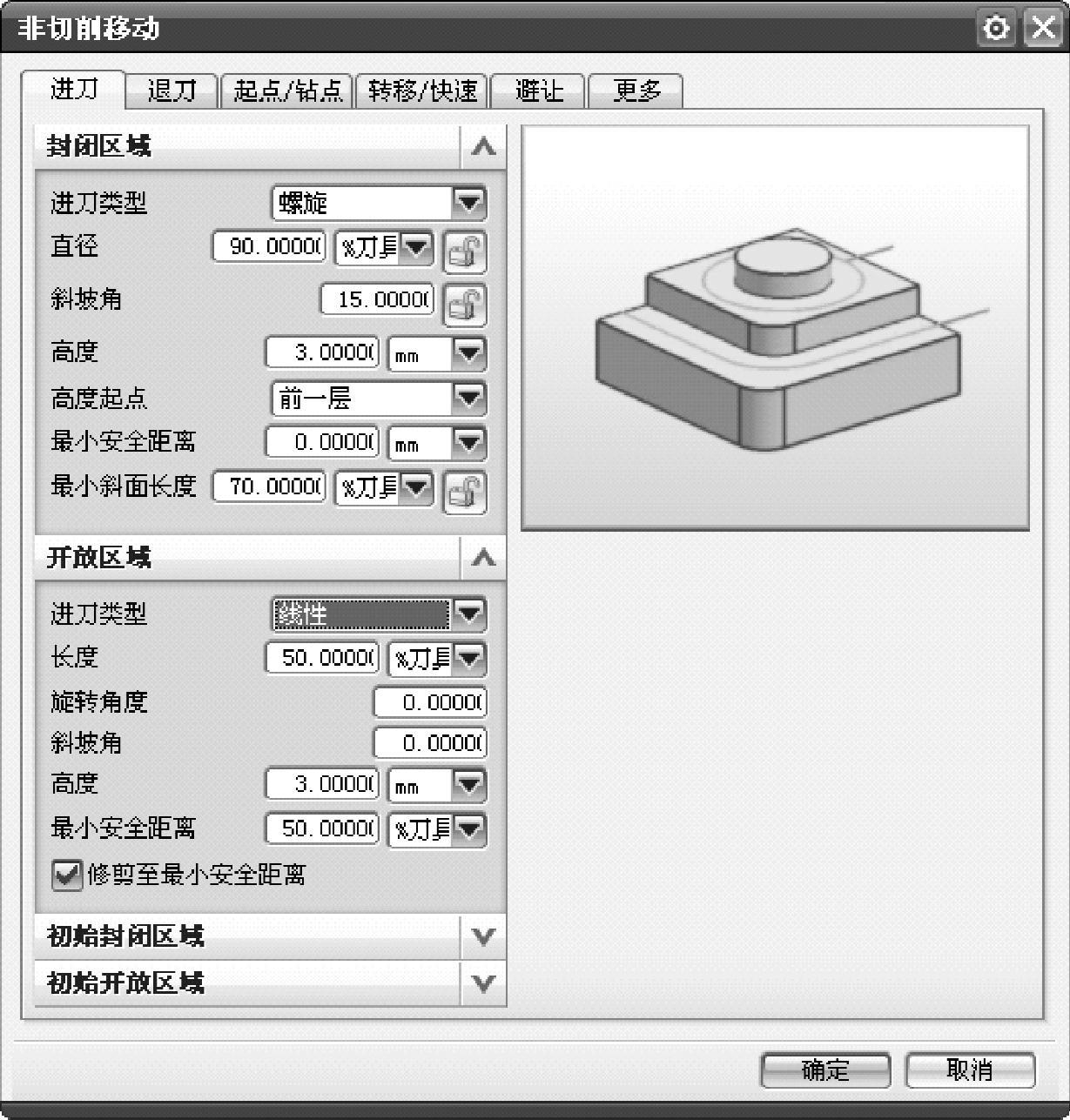

图7-10 “进刀”选项卡对话框
采用螺旋下刀方式可以避免刀具的底刃切削,螺旋线将在第一刀切削运动中创建无碰撞的螺旋形进刀移动。如果无法满足螺旋线移动的要求,则替换为具有相同参数的倾斜移动。
(2)沿形状斜下刀 与螺旋方式相似,不过其路径沿着所生成的切削行进行倾斜下刀,如图7-12所示。
(3)插削“进刀类型”选择为“插削”时,参数选项如图7-13所示,需要设置“高度”值,可以直接输入距离或者使用刀具直径的百分比,并指定高度起点为“前一层”或者“当前层”,进刀路线将沿刀轴向下,在指定高度值切换为“进刀进给率”,生成的刀轨如图7-14所示。插削直接从指定的高度进刀到部件内部,在切削深度不大,或者切削材料硬度不高的情况下可以缩短进刀运行的距离。

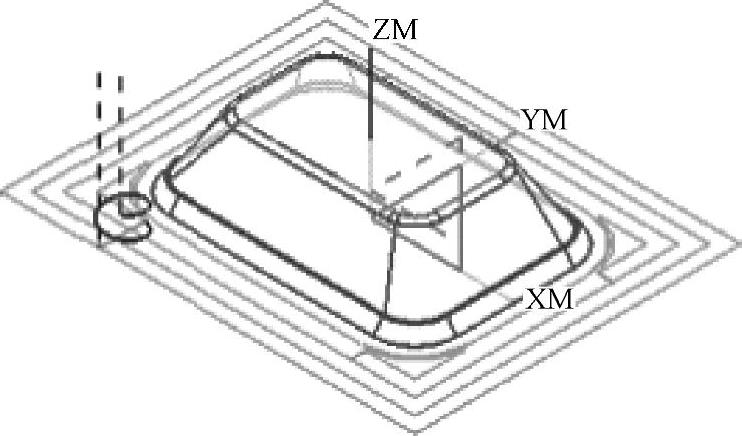

图7-11 螺旋进刀示例

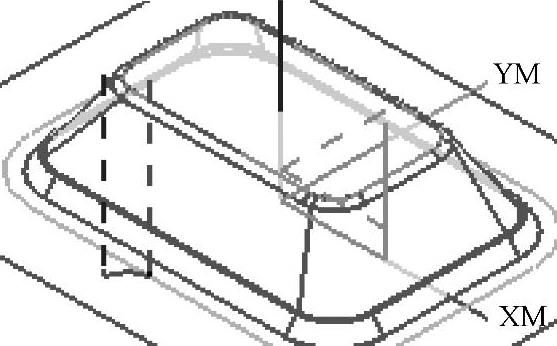

图7-12 沿形状斜下刀示例
(4)无 不设置进刀段,直接快速下刀到切削位置。
(5)与开放区域相同 处理封闭区域的方式与开放区域类似,且使用开放区域移动定义。

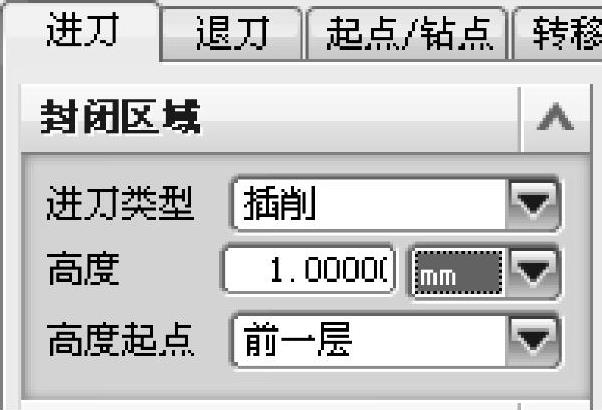

图7-13 插削进刀参数

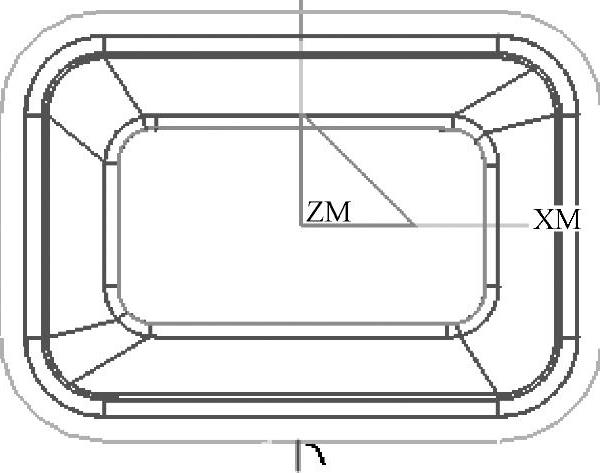

图7-14 插削进刀示例
2.开放区域
开放区域是指刀具可以凌空进入当前切削层的加工位置,也就是毛坯材料已被去除,在进刀过程中不会产生切削动作的区域。开放区域的进刀类型有多个选项,常用选项如下:
(1)与封闭区域相同 使用封闭区域中设置的进刀方式。
(2)线性 以与加工路径相垂直方向的直线作为切入段,如图7-15所示。
(3)线性-相对于切削 以与切削路径相切方向延伸出一进刀段。
(4)圆弧 以一个相切的圆弧作为切入段,如图7-16所示。

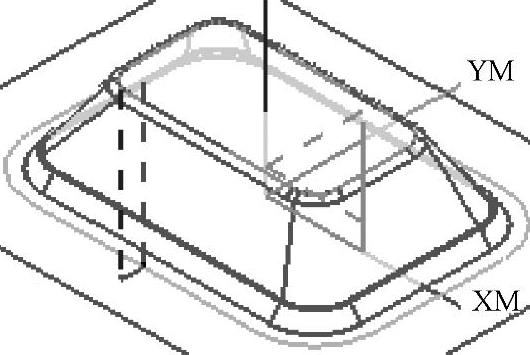

图7-15 线性示例
图7-16 圆弧示例
(5)无 没有进刀运动,或者取消已经存在的进刀设定。
3.退刀
“退刀”选项卡用于定义刀具在切出零件时的距离和方向。“退刀”选项的设置与“进刀”选项相同,即与开放区域的进刀类型及参数相同。也可以单独设置,其设置方法与“进刀”选项相同。
将开放区域的“进刀类型”设置为“圆弧”,“退刀类型”设置为“线性”,生成的刀轨如图7-17所示。
图7-17 退刀刀轨
