7.4.4  螺旋式驱动

螺旋式驱动是一个由指定的中心点向外作螺旋线而生成驱动点的驱动方法。螺旋式驱动方法没有行间的转换,它的步距移动是光滑的,保持恒量向外过渡,如图7-65所示。

螺旋式驱动方法受加工几何体的约束,不能使用修剪边界,它只受到最大螺旋半径值的限制,所以这种驱动方法一般只用于圆形零件。在驱动方法选项中选择“螺旋式”,系统将弹出如图7-66所示的“螺旋式驱动方法”对话框。需要指定螺旋中心点用于定义螺旋的中心位置,也定义了刀具的开始切削点;再指定最大螺旋半径与步距。

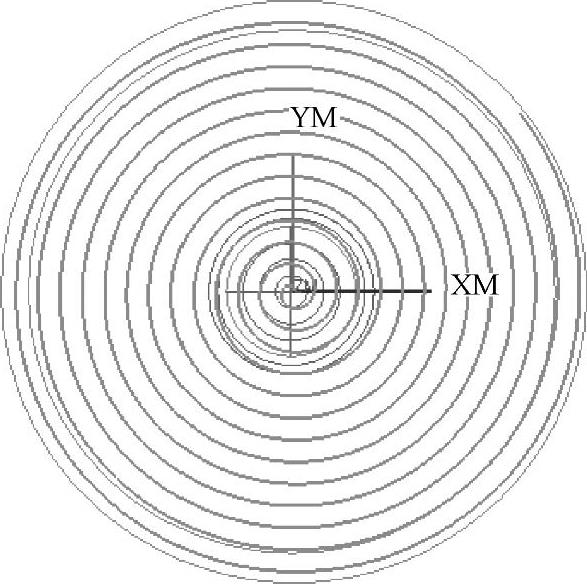

图7-65 螺旋式刀路轨迹

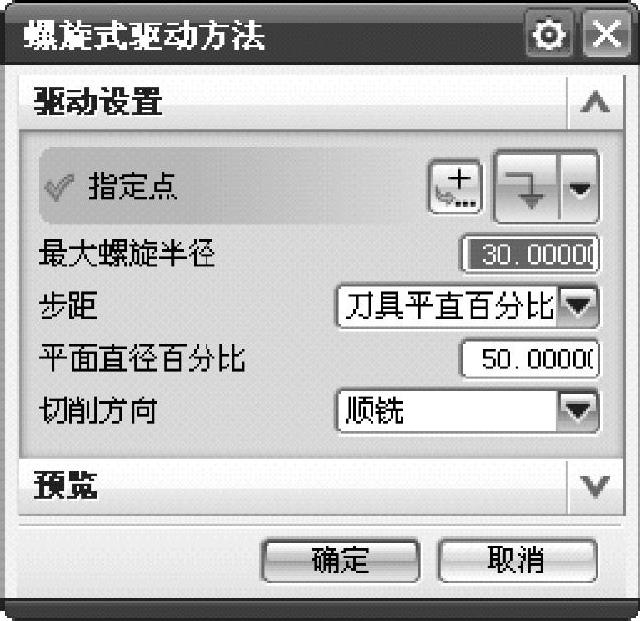

图7-66 “螺旋式驱动方法”对话框
