3.新建刀具

单击“创建刀具”图标,选择“类型”为“端铣刀”^[2],“名称”为“T1-D10R2”,如图7-82所示。单击“确定”按钮进入刀具参数设置,指定刀具“直径”为“10”,“下半径”为“2”,“刀具号”为“1”,如图7-83所示。单击“确定”按钮,完成刀具的创建。

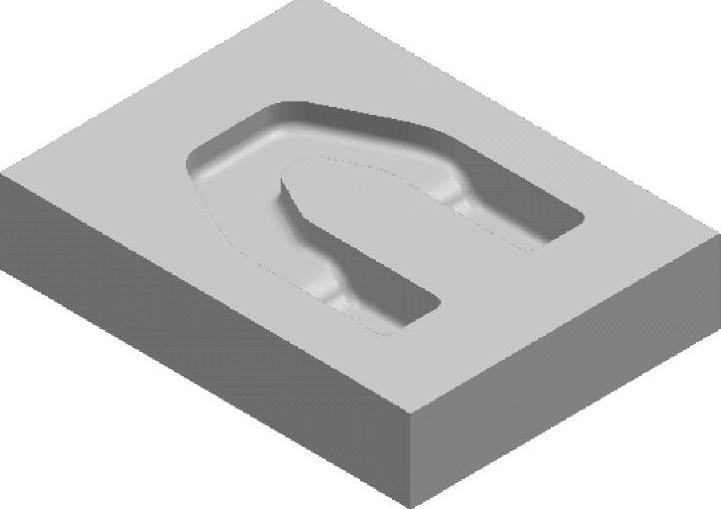

图7-81 锻模零件

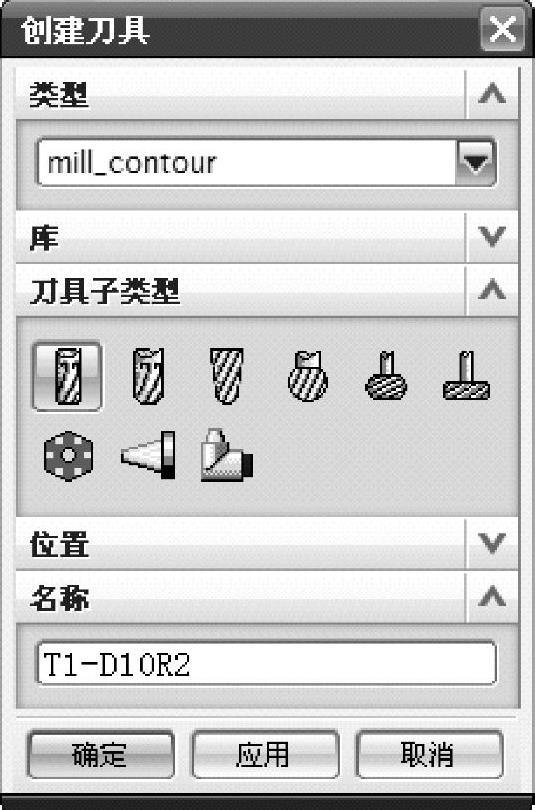

图7-82 创建刀具

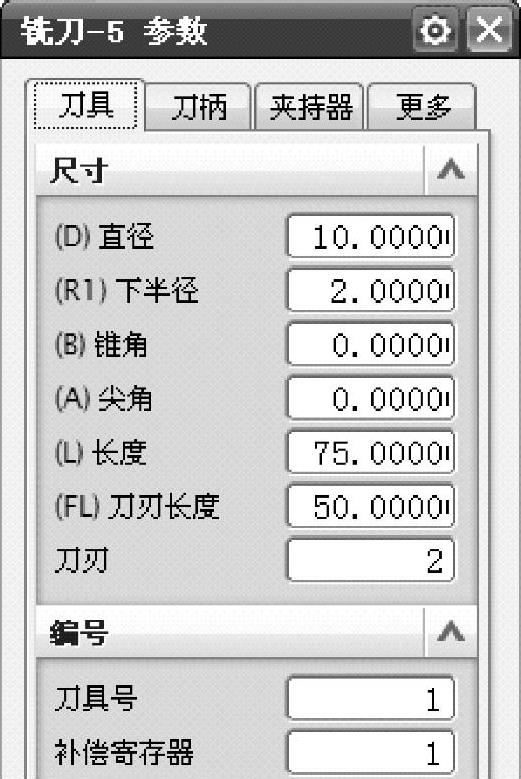

图7-83 指定铣刀参数

单击“创建刀具”图标,选择“类型”为“球头铣刀”,“名称”为“T2_- D6R3”,单击“确定”按钮进入刀具参数设置,指定刀具球“直径”为“6”,“刀具号”为“2”,单击“确定”按钮,完成刀具的创建;再创建“直径”为“4”,“刀具号”为“3”的“T3-D4R2”球头刀。
