6.根据角度精铣

螺旋加工和Z向等高分层策略各自只能加工特定斜度的斜面,而工件的表面往往斜率不同,为了简化编程,可以采取对上述两种刀具轨迹整合的优化方法。在刀具轨迹生成时,将选择曲面的加工部位进行陡峭程度的检查,区分平缓区域(水平区域)和陡峭区域(垂直区域),并可以分别选择是否加工以及各自使用的走刀方法。角度精铣是在一个程序中将零件加工曲面进行分区加工,采用不同的走刀方式,可以在每一区域均获得较好的加工质量。图4-30所示为水平区域使用螺旋加工方式,而垂直区域采用Z向等高分层策略生成刀具路径。

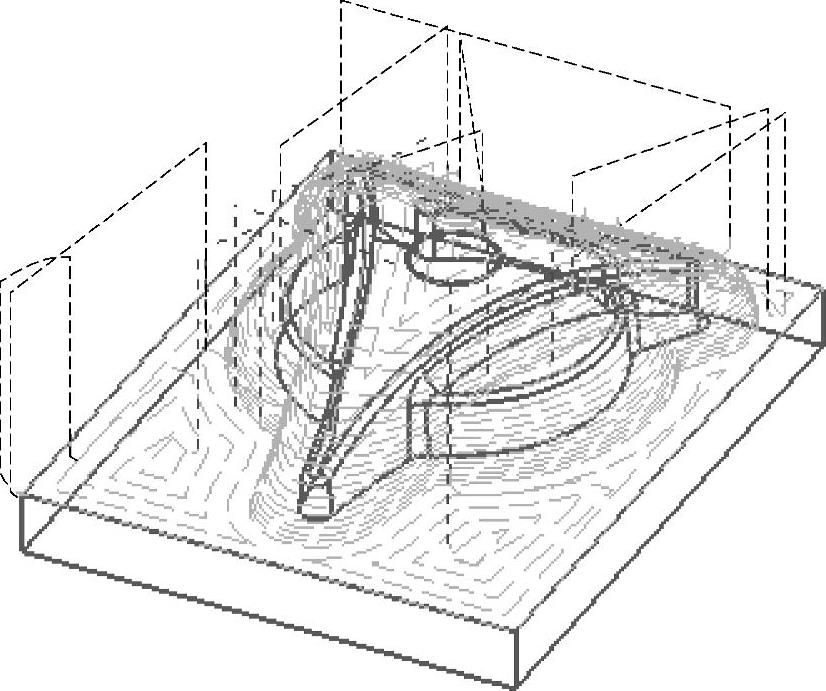

图4-30 根据角度精铣
