6.2.1 CimatronE的工艺类型
Cimatron E常用的加工工艺类型包括以下几种。
1.体积铣
体积铣采用层切加工方式,系统按照零件在不同深度的截面形状,计算各层的刀路轨迹。体积铣包括粗加工平行铣、粗加工环行铣与二次开粗等几种子选择。体积铣是最常用的粗加工加工方法。
2.曲面铣
曲面铣是一种精加工的加工方式,它生成刀路仅在加工零件的表面。其加工的对象是曲面,可以由轮廓限制加工范围。曲面铣可以选择不同的走刀方式,从而适应不同特征的加工表面。曲面铣适用于绝大多数的面精加工,其子选择包括有:精铣所有、根据角度精铣、精铣水平区域、开放轮廓铣与封闭轮廓铣。
3.流线铣
流线铣是曲面加工中的一种,用于生成按一定规则的路径走向的刀路。包括三轴瞄准曲面、三轴零件曲面、三轴直纹曲面三个子选择。三轴瞄准曲面流线铣按目标曲面的参数线投影到零件曲面生成刀路,如图6-6所示;三轴零件曲面流线铣生成按零件曲面的参数分布的刀路;三轴直纹曲面流线铣沿一个虚拟的直纹曲面的曲面参数线生成刀路。流线铣生成的刀路轨迹将沿曲面参数线分布,能够较好地保证加工质量。

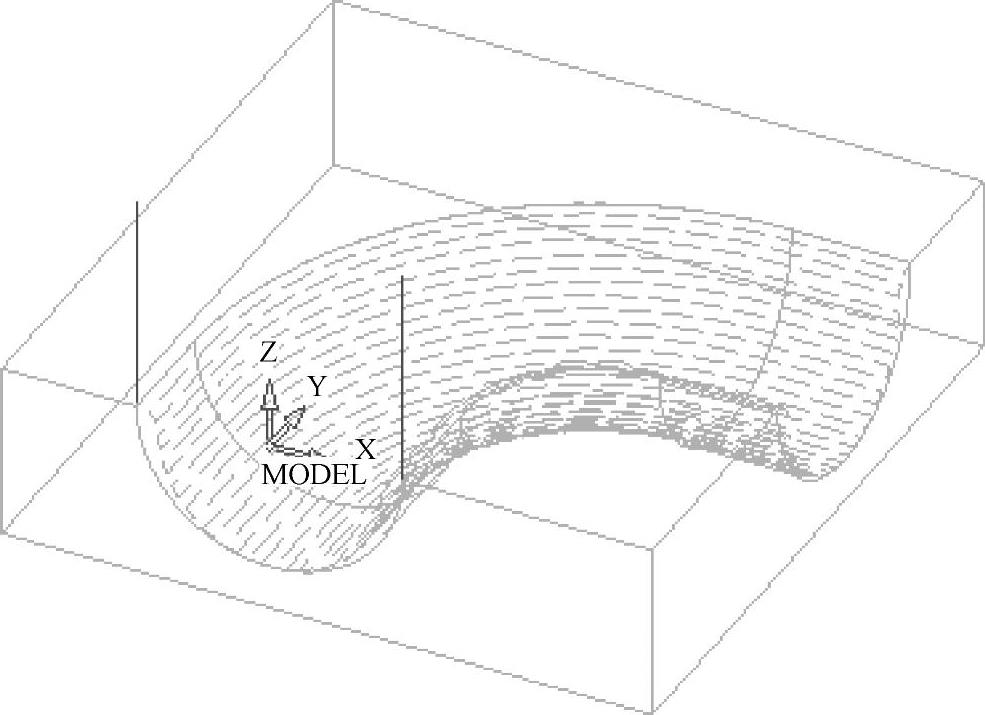

图6-6 三轴瞄准曲面流线铣示例
4.局部精细加工
局部精细加工也称为清角加工,沿着零件曲面的凹角和凹谷生成刀路轨迹。这种加工方法能查找零件在前面刀路中刀具没有到达的加工区域。局部精细加工常用来在前面加工中使用了较大直径的刀具而在凹角处留下较多残料的补充精加工,另外局部精细加工也常用于在精加工前做半精加工,以减缓精加工时凹角部位较大的残余量造成的不利影响。局部精细加工的子选择包括清根铣与笔式铣。清根铣常用于清除前一刀路所残留材料的刀路,如图6-7所示。笔式铣是沿着凹角与沟槽产生的一条单一刀路,它适用于在零件的凹角处生成一个光滑的圆角,如图6-8所示。
5.钻孔加工
钻孔加工可以指定多种参数进行加工,设定钻孔参数后,自动输出相对应的钻孔固定循环加指令,包括钻孔、铰孔、镗孔、攻螺纹等加工方法。

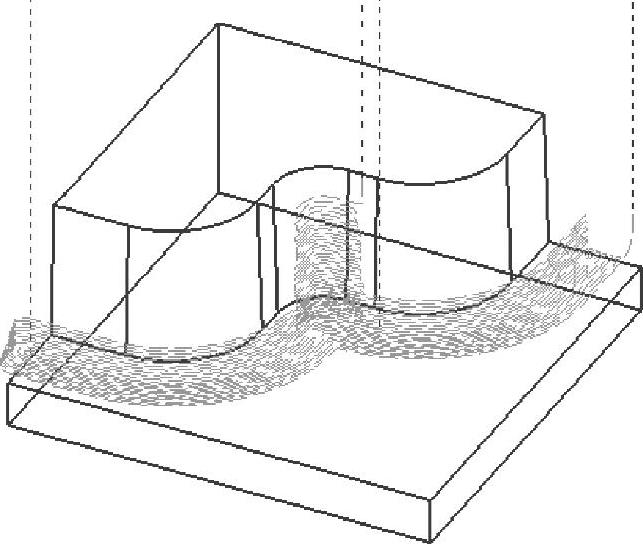

图6-7 清根铣示例

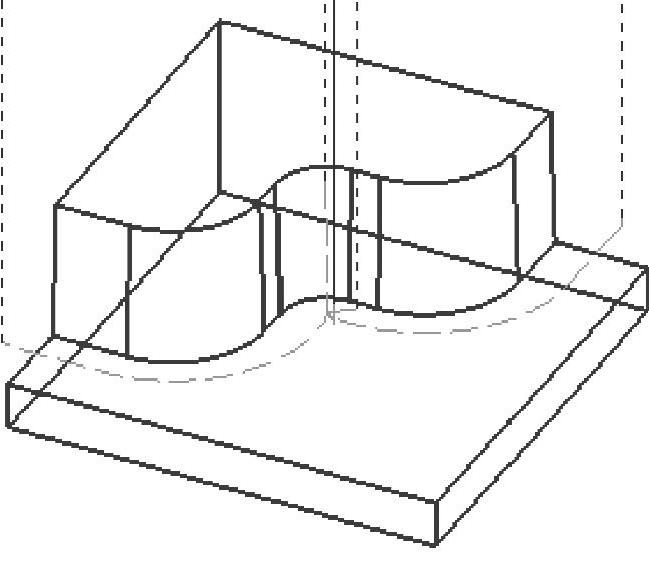

图6-8 笔式铣示例
