切入/切出运动

切入控制刀具在切削路径开始前的运动;切出控制切削路径末端离开刀具路径时的运动。“切入”选项的“第一选择”有:“无”、“曲面法向圆弧”、“垂直圆弧”、“水平圆弧”、“左水平圆弧”、“右水平圆弧”、“延伸移动”、“加框”、“直”、“斜向”和“型腔中心”等选项,如图5-27所示。

切出与切入对应,可使用的选项除没有“斜向”选项外,其他部分完全相同。切入、切出都有第一选择和第二选择,如果第一选择无法实施,系统将自动应用第二选择;如果两种选择均因“过切检查”选项的勾选而无法实施,则切入、切出将自动重新设置为无。

图5-28所示为在高速精加工中常用的“切入”、“切出”选项示例。

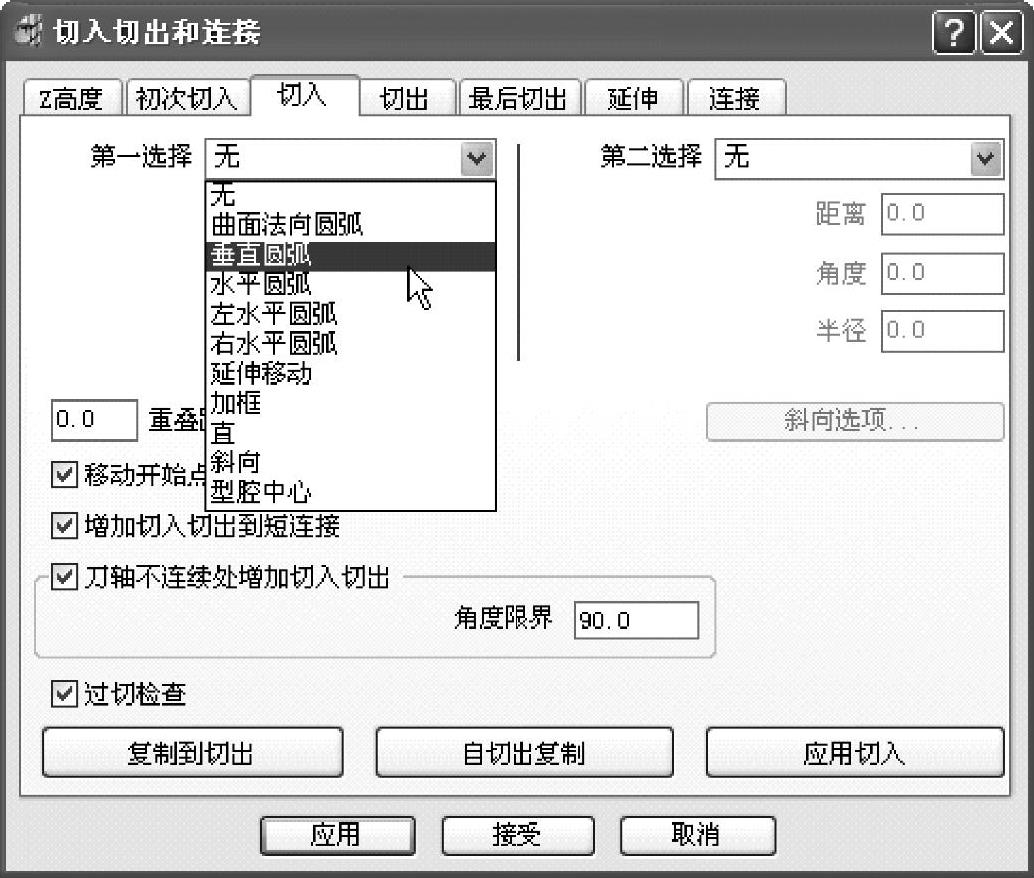

图5-27 “切入”选项
