1.平行轨迹加工

该类刀具轨迹又称为扫描行切或“Zigzag”类轨迹。该方法建立位于零件上方某水平面上的二维平行刀具轨迹阵列(Raster Pattern)并向加工模型表面投影,从而得到包络模型曲线,按刀具几何形状沿曲面法线矢量进行补偿后即可得到刀具轨迹。

该类加工策略优点为切削效率高、计算量小。缺点是对于平行于刀具轨迹的陡斜面,将得到Z向间隔很大的刀具轨迹,加工质量不高,如图4-25a所示,工件局部陡斜面较为粗糙。对此可以通过调整刀具轨迹摆放角度或采用补充垂直路径的方法加以修正,如图4-25b、c所示。

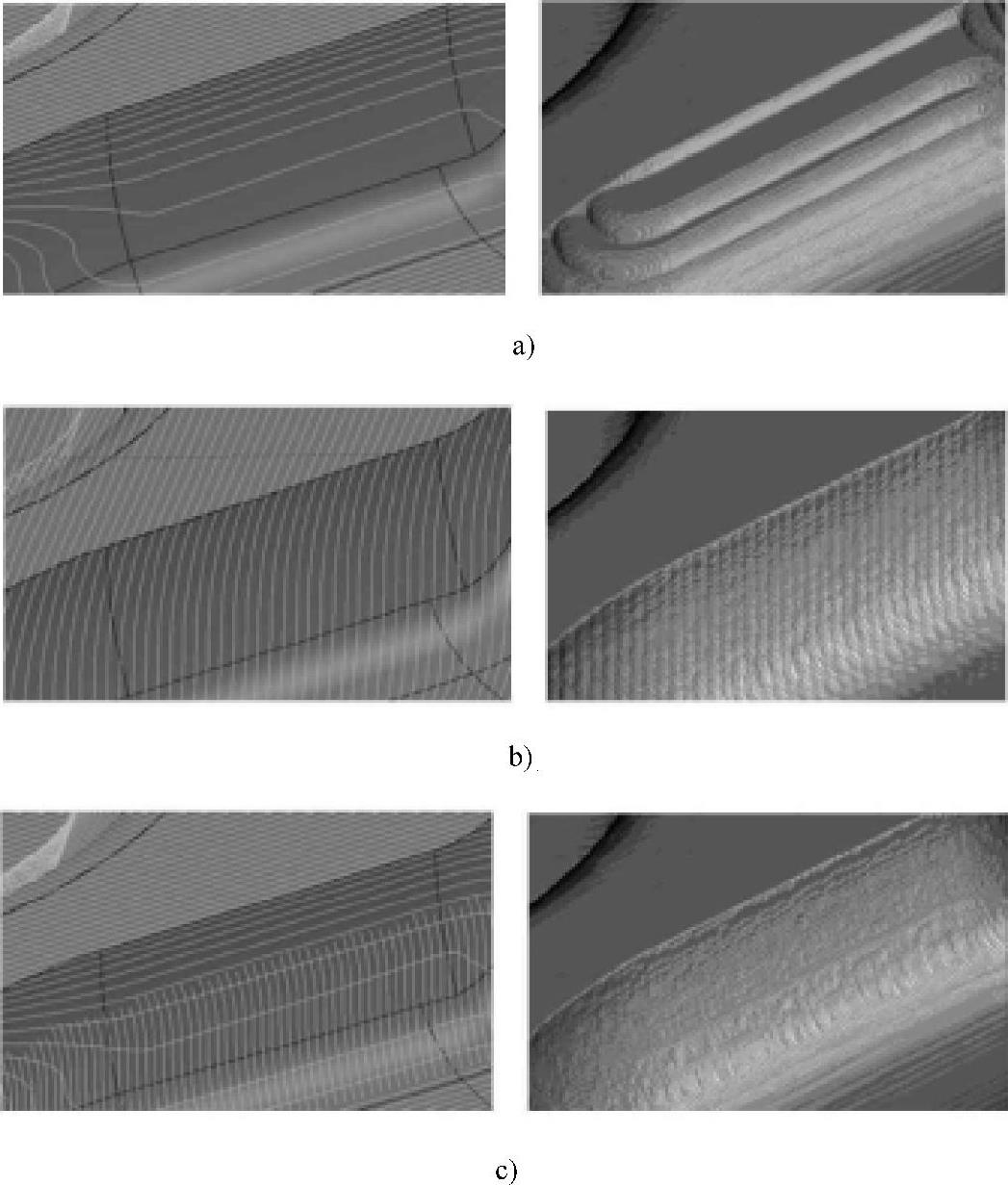

图4-25 平行加工

a)刀具轨迹角度为0° b)刀具轨迹角度为45° c)刀具轨迹为0°并补充垂直路径
