7.4.5 曲面区域驱动
曲面区域驱动方法创建一组阵列的、位于驱动面上的驱动点,然后沿投影矢量方向投影到零件面上而生成刀轨。
曲面区域驱动方法可以按曲面的参数线进行刀轨的分布,在曲面可以获得相对均等的刀轨分布,其残余高度分布较为均匀。最适合波形曲面的精加工。
创建固定轮廓铣工序时,在“工序”对话框的“驱动方法”选项中选择“曲面”选项,系统将弹出如图7-67所示的“曲面区域驱动方法”对话框。首先要指定驱动几何体,再进行驱动几何体参数的设置与驱动设置,完成设置后返回“工序”对话框,进行刀轨设置,生成刀轨。

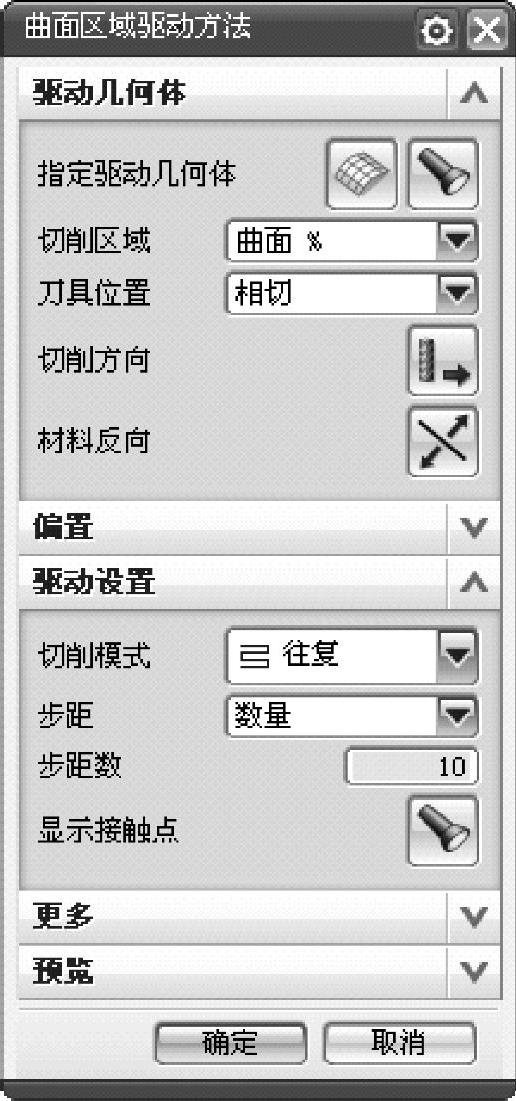

图7-67 “曲面区域驱动方法”对话框

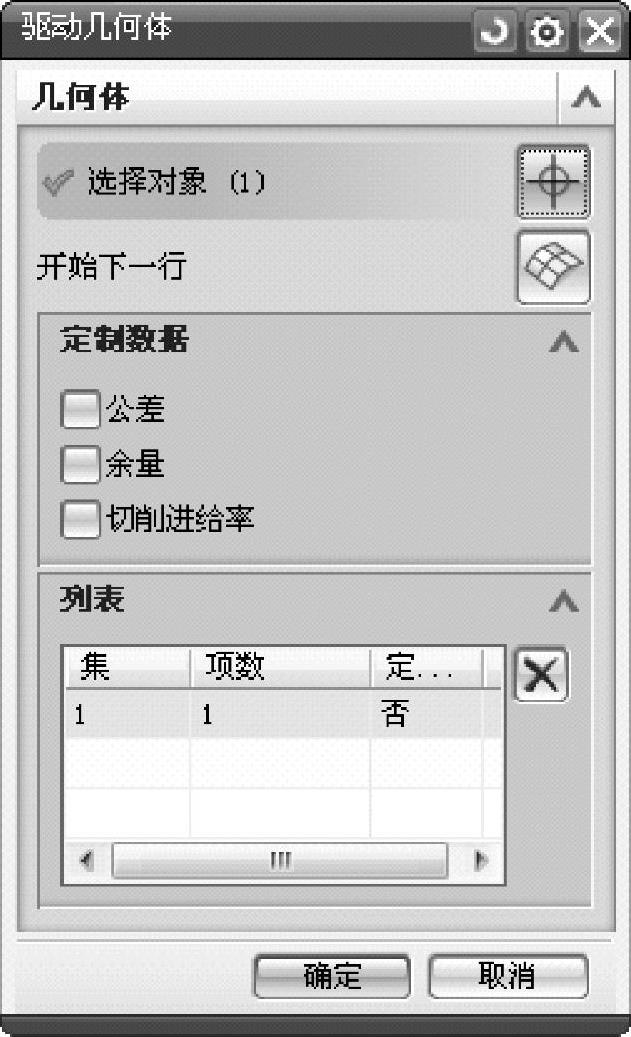

图7-68 “驱动几何体”对话框
1.指定驱动几何体
驱动几何体用于定义和编辑驱动曲面,以创建刀路。
在“曲面区域驱动方法”对话框中单击“指定驱动几何体”图标
,系统将弹出“驱动几何体”对话框,如图7-68所示。
在绘图区选取曲面,选择多个驱动面时,需按顺序选择第一行的曲面,选择完第一行曲面后,单击“开始下一行”再选择第二行曲面,依此类推完成所有曲面行的定义。选取曲面时必须逐个选取相邻的曲面,并且不能存在间隙,否则会因流线方向不统一而无法生成刀路或者生成混乱的刀轨。驱动面必须按行和列有序地排列,并且每行应有同样数量的曲面,每列也应有同样数量的曲面。
2.驱动设置
曲面驱动方式的“驱动设置”选项与“更多”选项共同定义驱动方法,如图7-69所示。
(1)切削模式 切削模式有“
跟随周边”“
单向”“
往复”“
往复上升”“
螺旋线”五个选项。图7-70所示为往复的刀轨示例。
(2)步距 用于指定相邻两道刀路的横向距离,即切削宽度。其选项包括“残余高度”与“数量”两个选项。
1)残余高度:通过指定相邻两刀路间残余材料的最大高度、水平距离与垂直距离来定义允许的最大残余面积尺寸。
当选择该选项时,需要输入残余波峰高度、水平限制、竖直极限距离。
2)数量:指定刀路横向进给的总数目。

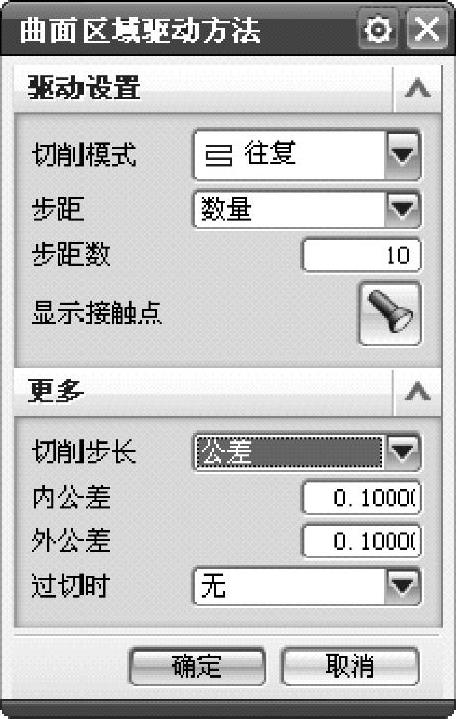

图7-69 驱动设置

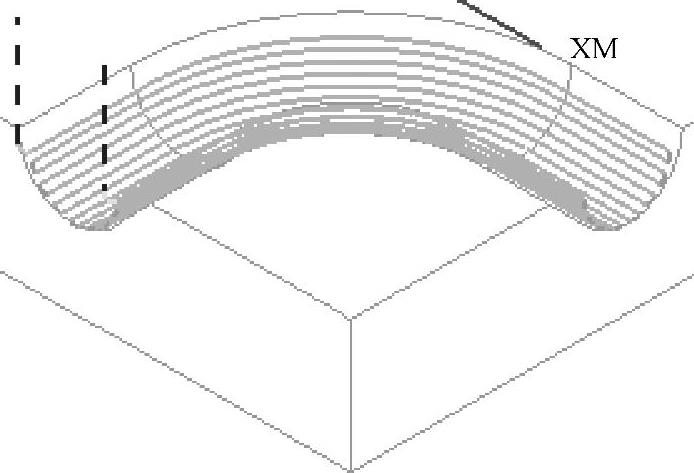

图7-70 往复的刀轨示例
(3)切削步长 控制在一个切削中的驱动点分布数量,可以通过公差或数量方式进行定义,如图7-71所示。

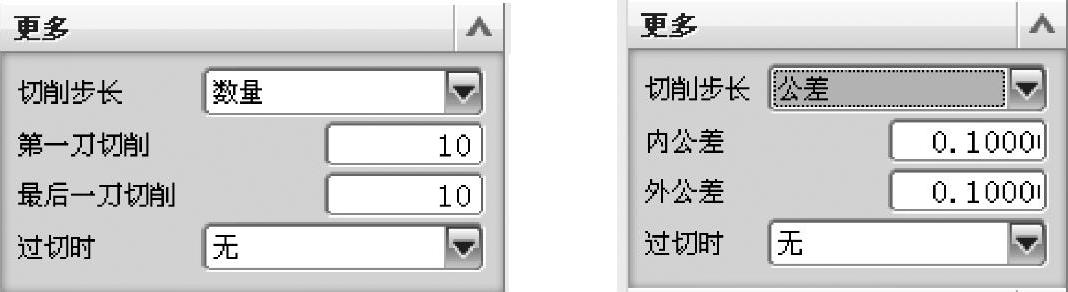

图7-71 定义切削步长
1)公差:指定最大偏差距离,由系统产生驱动点。而图7-72所示为使用公差指定切削步长显示驱动路径的示例。
2)数量:在创建刀路时,按指定沿切削方向产生的最少驱动点数。“数量”选项下方的参数文本框取决于选择的路径模式。若选择的是“平行线”,则需要输入第一刀切削、最后一刀切削;若选择的是“其他模式”,则需要输入第一刀切削、第二刀切削与第三刀切削。可以设置不同的数字,如图7-73所示。

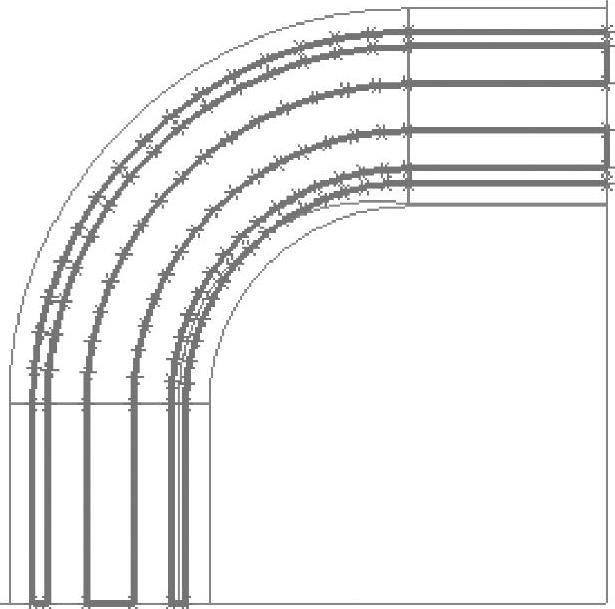

图7-72 公差指定切削步长

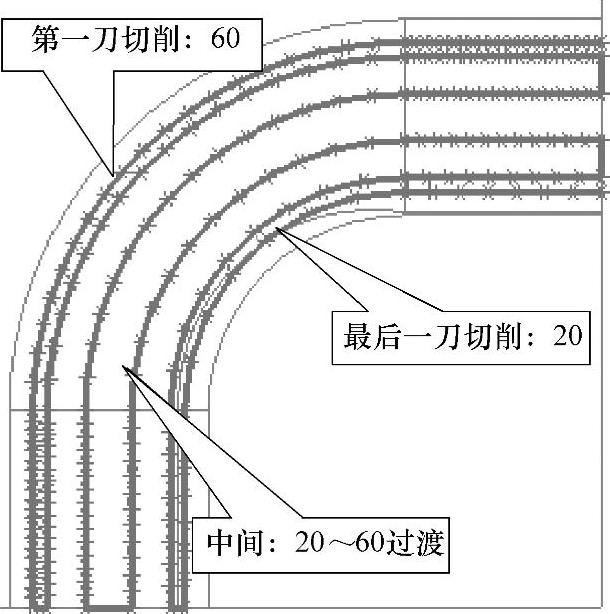

图7-73 数量控制切削步长
