7.2.4  更多

“更多”选项卡如图7-8所示,列出一些与切削运动相关的,而又没有列入其他选项卡的部分选项;其中,部分选项在高速加工设置中尤其需要注意。

1.安全设置

“部件安全距离”选项用于设置水平方向的安全间隔,定义了刀具所使用的自动进刀/退刀距离。它为部件定义刀具夹持器不能触碰的扩展安全区域。

2.边界逼近

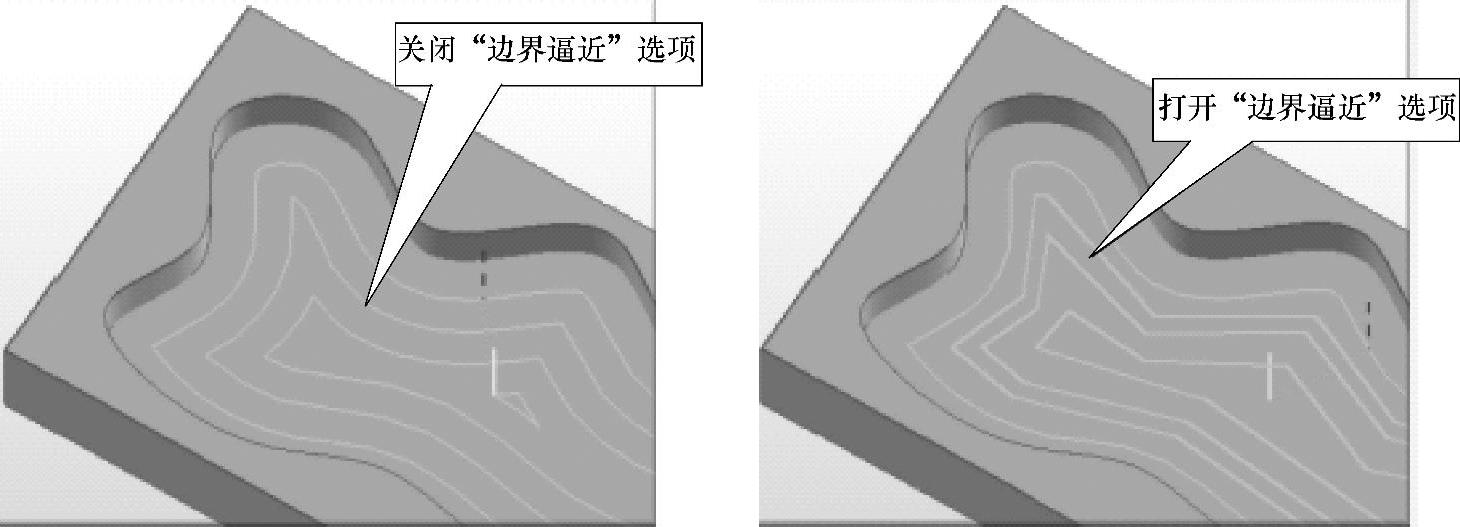

“边界逼近”方式打开后,在远离轮廓时使用近似的边界,而不保证完全准确。刀轨以步距的一部分作为近似公差,允许刀具作更长的直线运动,如图7-9所示。

当轮廓包含二次曲线或样条曲线,打开“边界逼近”选项可减少处理时间及缩短刀轨。

3.下限平面

下限平面是指定加工时刀具所能到的最低位置,常用于刀具长度不足时的限制。

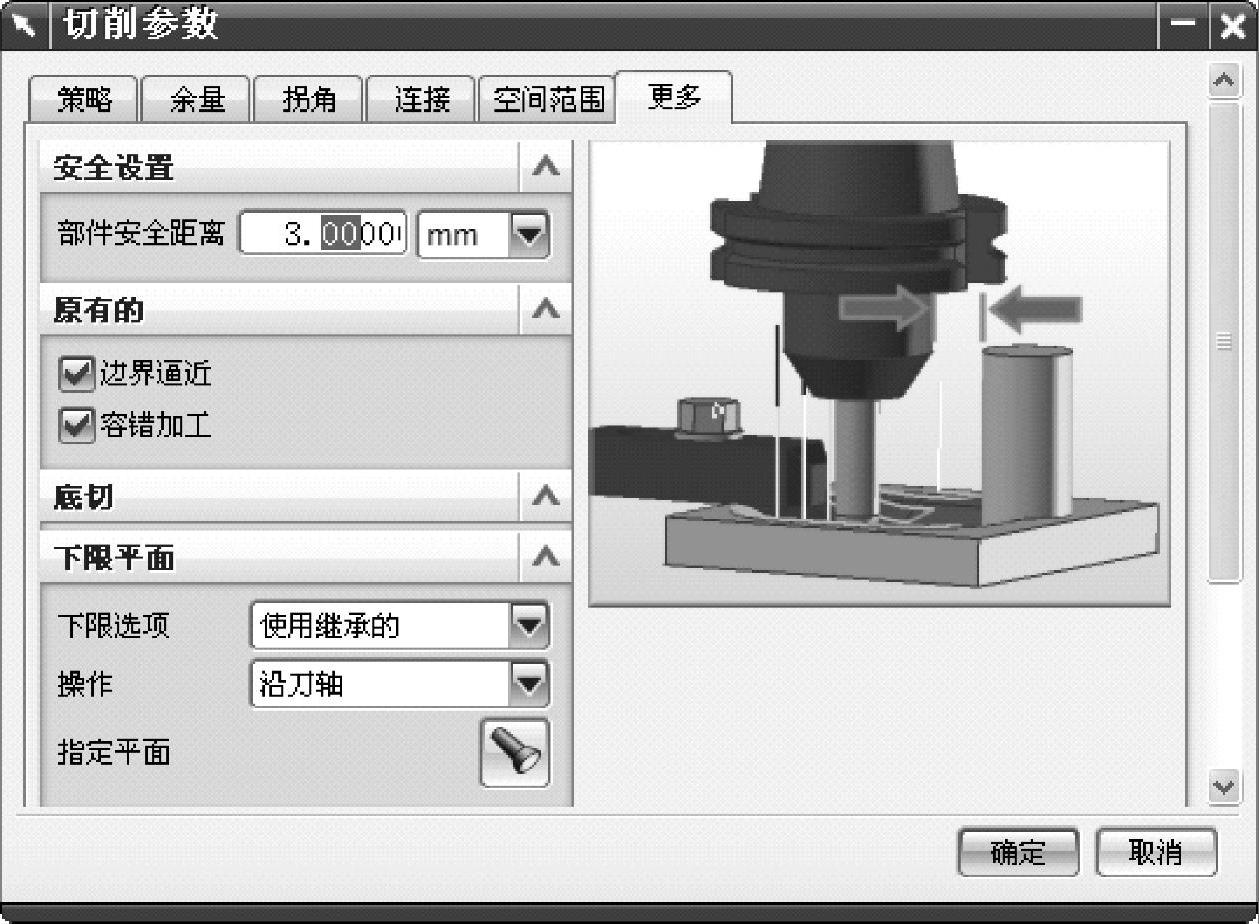

图7-8 “更多”选项卡对话框

图7-9 “边界逼近”选项的位置
