1.1.3 创建标高
1）新建标高
标高的创建和编辑，必须在立面或剖面视图中才能够进行。
（1）标高信息介绍

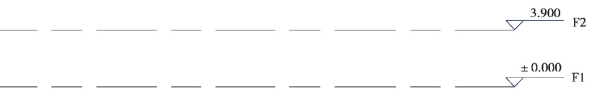

在项目浏览器中展开“视图”→“立面（建筑立面）”，双击视图名称“南”，进入南立面视图。在刚才新建的项目文件“5#教学楼项目-建筑”中默认有F1和F2两条标高信息，F1的标高为“±0.000”，F2的标高为“3.900 m”，如图1.1.26所示。
图1.1.26

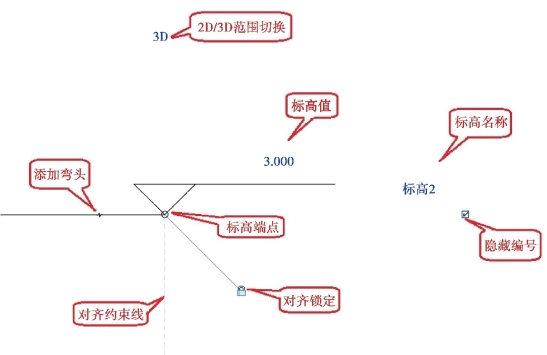

标高的相关信息如图1.1.27所示。标高端点：又称为端点拖拽点，拖动该点可以对标高线的长度进行修改。标高值：对应楼层的具体层高，单位为m。标高名称：为楼层名称，如F1、F2或标高1、标高2等。添加弯头：点击此符号可以对标高线的端头位置进行移动。对齐锁定：锁定对齐约束线，可以将各条轴线一起锁定，打开此锁可以取消与其他轴线间的锁定关系。对齐约束线：用于绘制轴线时与已经绘制的轴线起点端点一致，在对齐锁定的时候按住标高端点空心圆圈不松开，左右滑动鼠标，可以看到对齐约束线上的所有标高都随着地动；若只想拖动某一条标高线的长度，解锁对齐约束，然后再进行拖动即可。隐藏编号：勾选框若不勾选，则隐藏该端点符号。2D/3D范围切换：当被切换至2D状态后，标高端点变为实心点，所做的修改将仅影响本视图；3D状态下，所做的修改将影响所有视图。
图1.1.27
（2）绘制标高
Revit中提供了很多绘制标高的方式，如直接绘制、复制、阵列等。
①采用直接绘制的方法绘制标高：单击“建筑”选项卡→“基准”面板→“标高”命令
，打开“修改|放置标高”上下文选项卡，进入绘制标高模式。确认“绘制”面板中，绘制方式为“直线”

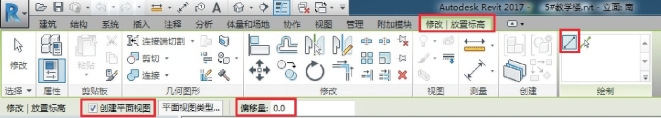

，确认选项栏勾选“创建平面视图”，“偏移量”为0，如图1.1.28所示。
图1.1.28
确认“属性”面板，在“类型选择器”中选择“标高：上标高”，鼠标移动到F2标高线的上方左侧，左右移动直到看到“对齐约束线”，上下移动鼠标可以看到临时尺寸值不断变化，键入“3900”回车，如图1.1.29所示。从左到右绘制标高线，直到右侧重新显示对齐约束线时停止，该标高名称为“F3”，标高值为“7.800”。由于在Revit中标高线的名称具有继承性，如果前一条标高线的名称为“F1”，再绘制的标高线的名称即为“F2”，以此类推，也可以根据需要手动修改标高名称。F3和F2的间距也可以在绘制完成F3后修改。
图1.1.29
修改标高名称的方法，例如，将标高“F8”修改为“F3”：a.双击标高名称“F8”，直接修改为“F3”，在弹出对话框“是否希望重命名相应视图”时，单击“是”；b.单击选中标高名称“F8”，在“属性”面板中，修改“标识数据”中“名称”为“F3”，在弹出对话框“是否希望重命名相应视图”中单击“是”；c.右键单击“项目浏览器”→“视图”→“楼层平面”→“F8”，选择“重命名”，在弹出的重命名视图对话框中修改“名称”为“F3”，单击“确定”按钮，在弹出“是否希望重命名相应标高和视图”时，单击“是”。

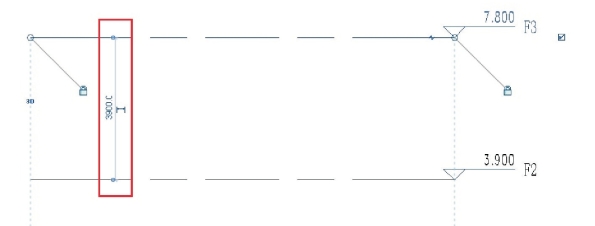

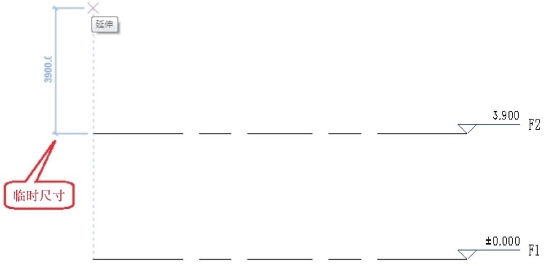

修改标高值的方法（如将F3的标高值由“7.800”修改为“7.200”）：a.直接双击F3标高值“7.800”，将其修改为“7.200”；b.单击F3标高，F3和F2之间会出现临时尺寸标注“3900”（图1.1.30），单击临时尺寸将其修改为“3300”。
图1.1.30

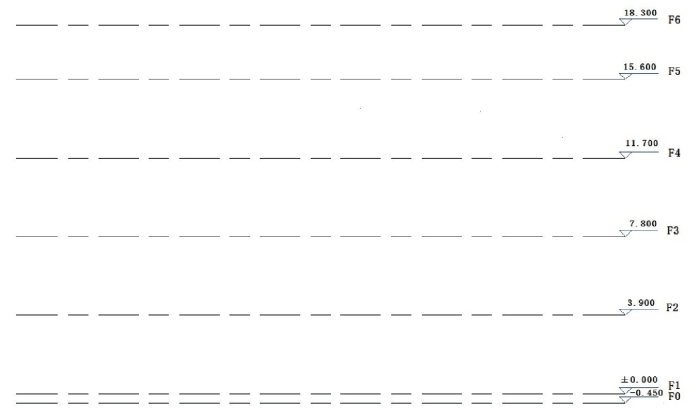

采用直接绘制的方法同样可绘制F4、F5、F6和F0，如图1.1.31所示。
图1.1.31

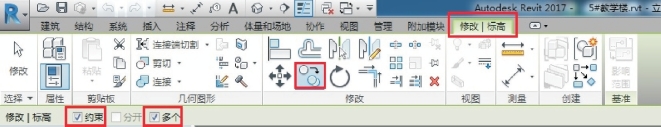

②采用复制的方法绘制标高：单击选择F2，进入“修改|标高”上下文选项卡，在“修改”面板，选择“复制”命令
，确认选项栏勾选“约束”，勾选“多个”，如图1.1.32所示。单击标高F2上任意点，向上移动鼠标，可以看到临时尺寸值不断的变化，键入“3900”，回车，即可放置标高，生成标高F3，继续向上放置F4、F5、F6，间距分别是3 900 mm、3 900 mm、2 700 mm，按“ESC”键退出复制命令。
图1.1.32
继续单击F2标高，进入“修改|标高”上下文选项卡，在“修改”面板，选择“复制”命令
，确认选项栏勾选“约束”，不勾选“多个”。单击F2上任意点，向下移动鼠标键入“4350”并回车，放置标高。该标高值为“-450”，双击标高名称修改为“F0”，完成所有标高绘制。

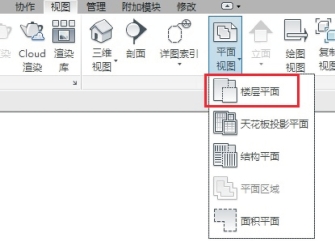

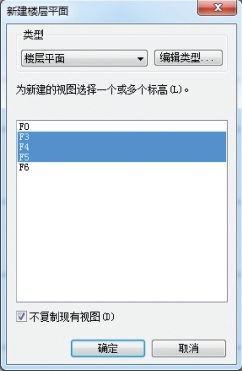

复制生成的标高不会自动生成楼层平面视图，仔细观察标高符号可以看出，生成楼层平面视图的F1、F2的标高符号为蓝色，而复制生成的F0、F3、F4、F5、F6的标高符号为黑色。单击“视图”选项卡→“创建”面板→“平面视图”下的“楼层平面”按钮，如图1.1.33所示。弹出“新建楼层平面”对话框如图1.1.34所示，确定“类型”为“楼层平面”，按Ctrl键选择F3、F4、F5，勾选“不复制现有视图”，单击“确定”按钮。生成F3、F4、F5楼层平面视图。单击“项目浏览器”中“立面（建筑立面）”→“南”，进入南立面视图，可以看到生成楼层平面视图的F3、F4、F5的标高符号也变为蓝色。
图1.1.33
图1.1.34
③采用阵列的方法绘制标高：由于F1到F5的层高都是3900 mm，所以可以采用“阵列”命令绘制标高。单击选择F2，进入“修改|标高”上下文选项卡，在“修改”面板，选择“阵列”命令

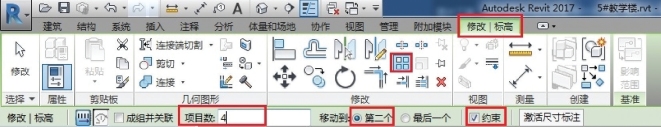

，确认选项栏不勾选“成组并关联”，项目数为“4”，移动到“最后一个”，勾选“约束”，如图1.1.35所示。
图1.1.35
单击F2上任意点，向上移动鼠标，输入“15600”，单击Enter键，放置标高F3、F4、F5。
在阵列中，“项目数”为“4”代表除了选中图元外，另外生成3个，一共4个图元。“移动到”“第二个”表示移动鼠标输入的是第二个图元的位置，那么Revit会自动按相同的距离生成其他两个。移动到“最后一个”表示移动鼠标输入的是第四个图元的位置，那么Revit会自动均分在第一个和最后一个中间生成其他两个，4个图元等间距。
阵列生成的标高也不会生成楼层平面视图。
2）编辑标高
由于F0和F1距离比较近，可以对F0添加弯头或采用下标高形式。
（1）添加弯头

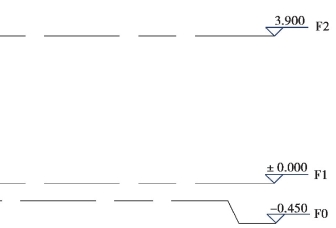

单击选择F0，再单击“添加弯头”符号，如图1.1.36所示，可以防止由于两条标高过近导致标高信息重合。
图1.1.36
如果需要取消添加弯头，选中F0，如图1.1.37所示，拖动圆点a到圆点b的位置即可取消。
图1.1.37
（2）采用下标高

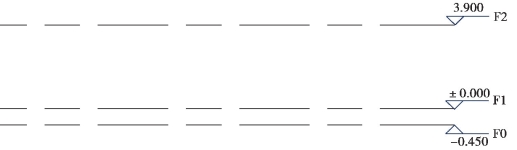

选中F0，在“属性”面板中，选择“下标高”，然后单击“应用”，F0变成下标高形式，如图1.1.38所示。
图1.1.38
