6.3.3　导入多张CAD底图

在F1楼层平面视图中导入CAD底图并完成F1快速建模后，还需要导入其他层的CAD底图进行建模，前后多次导入的CAD底图间要求在平面位置上是一致的，也就是各底图的轴线必须上下对齐。本节以教学楼二层平面CAD底图的导入为例，介绍对齐方法。

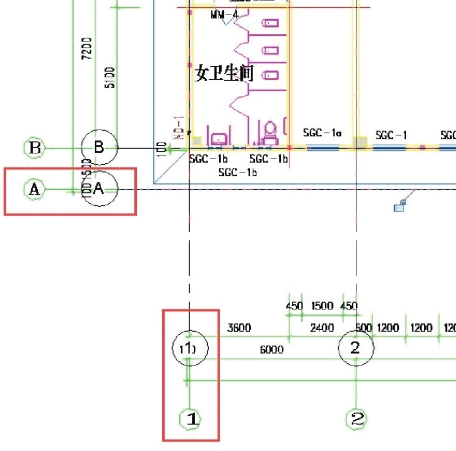

接上一节案例，进入F2楼层平面视图，可以看到在此视图中，已有之前创建完成的轴网。导入二层平面CAD底图，将CAD底图中的1轴与A轴分别与F2楼层平面视图中已有轴网的1轴与A轴进行对齐，即完成本层CAD底图的对齐工作，如图6.3.7所示。

图6.3.7
