6.3.1　导入CAD底图

6.3.1　导入CAD底图

1）导入方式及设置

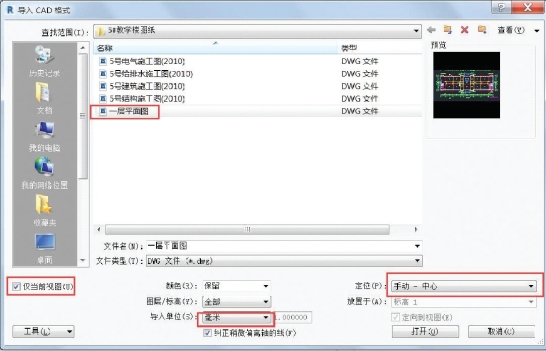

调用“5#教学楼样板文件”，新建项目文件，进入F1楼层平面视图，在“插入”菜单栏下“导入”功能区单击“导入CAD”命令，出现如图6.3.1所示窗口。

图6.3.1

①明确CAD底图存放路径，选中该CAD底图文件——“一层平面图”。

②注意勾选“仅当前视图”。当前视图是F1楼层平面视图，“仅当前视图”即仅将CAD底图放置在F1楼层平面视图中。如果不勾选该项，则CAD底图不仅会出现在F1楼层平面视图，在其他平面视图中也会出现。

③导入单位设置，选择“毫米”为单位。

④定位方式选择。CAD底图定位到Revit项目中的方式一般分两种：一种是自动定位，另一种是手动定位。自动定位方式又分两种：一种是“自动-中心到中心”，另一种是“自动-原点到原点”。手动定位方式有3种：“手动-原点”“手动-基点”“手动-中心”。如果在绘制CAD底图时，已将图形放置到原点周围，Revit项目文件中同时也处理好项目的原点，则可以采用“自动-原点到原点”方式进行定位。本例中定位方式采用“手动-中心”，这样可以快速将CAD底图定位到视图的中心位置。

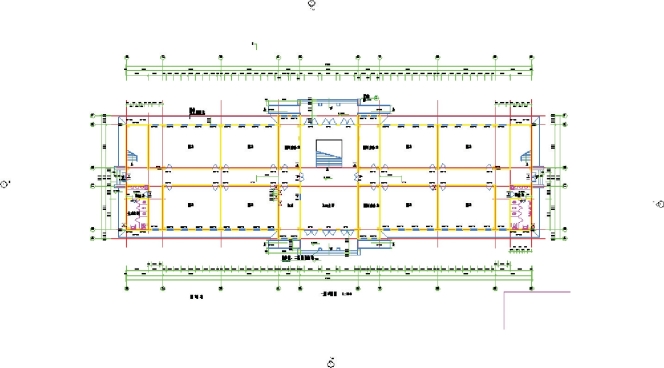

⑤“颜色”和“图层/标高”采用默认设置即可。单击“打开”按钮，导入后的CAD底图如图6.3.2所示。

图6.3.2

2）CAD导入后的管理

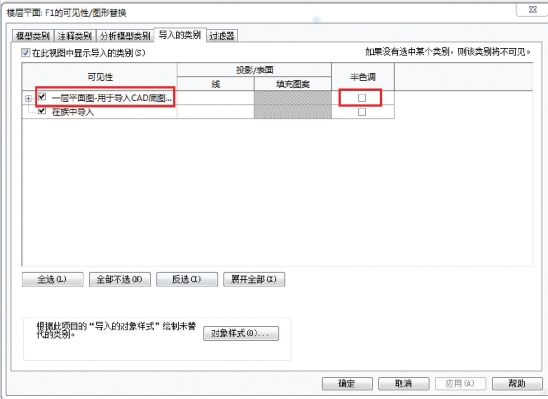

在“可见性”编辑对话框中，在“导入的类别”标签下，如果取消勾选可见性，则CAD底图将在F1平面视图中不可见，如果要采用“半色调”，则将该项勾选即可，如图6.3.3所示。

图6.3.3
